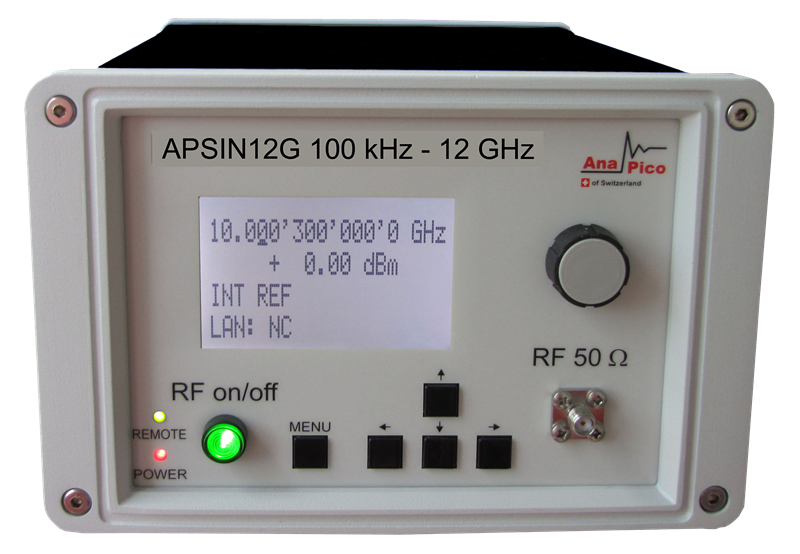

首页 > 产品展示 > 射频、微波信号产生与分析 > 射频/微波信号源 > Anapico APSIN12G便携式12GHz微波信号发生器
APSIN12G拥有较宽，且精准平衡的输出功率范围，以及高杂散抑制。凭借完整小数分频器进行的高级频率合成带来低SSB相位噪声和μHz频率分辨率。
也可延伸功率电平，精确至-90 dBm。
APSIN12G包含AM、直流耦合、低失真、宽频带-FM、PM、FSK和PSK、频率啁啾音，以及高速脉冲调制，并采用内部脉冲序列发生器作为标配。共有三个内部调制源可用。APSIN12G的所有调制模式均可结合使用。这样可产生用于现代通信和定位系统的复合调制信号。脉冲调制和FM结合模拟多普勒效应或线性调频信号。同步的AM和脉冲调制提供带旋转天线的脉冲雷达应用中出现的信号类型。FM和AM的结合可用于检查FM接收器的衰落效应。
APSIN12G可实现高速模拟和数字扫描，包括灵活的列表扫描，其中频率、功率和停留时间可以单独设置。灵活的触发功能简化了测试环境中的同步。
APSIN12G采用超稳定的温度补偿100 MHz基准（OCXO），以确保低偏差，并且可锁相至1至200 MHz之间任何稳定的外部基准。此外，通过直接提供100 MHz的基准，可以获得不错的相位同步信号。
APSIN12G支持各种标准接口，如USB-TMC、LAN和GPIB。
针对需要具备各种调制的高质量CW微波源的应用，APSIN12G能够替代昂贵的微波信号发生器的，适用于需要高性价比实现小型微波高性能的应用。

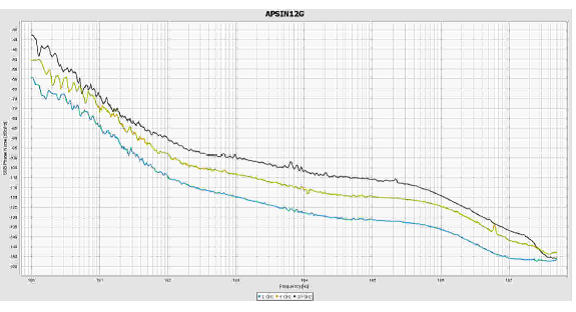

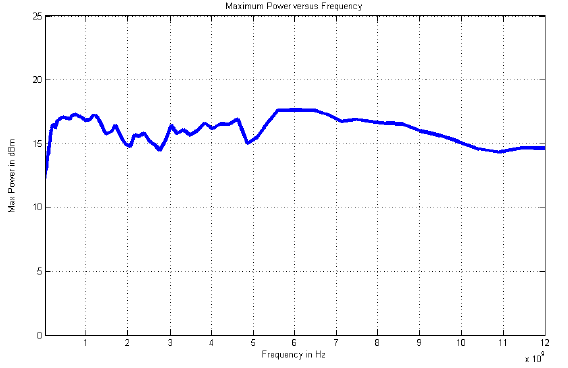

SSB相噪特性 典型最大输出功率特性
技术指标：
参数 | 最小值 | 类型 | 最大值 | 注释 | |||
CW模式 | |||||||
频率范围 | 100 kHz | 12 GHz | |||||
分辨率 | 0.001 Hz | ||||||
相位分辨力 | 0.1 deg | ||||||
频率更新速率 列表/扫描模式 | 400 ms 400 ms | 时间从接收到SCPI命令开始 | |||||
SSB相位噪声@10 GHz | |||||||
@ 1 kHz，来自载波 | -100 dBc/Hz | ||||||
@ 20 kHz，来自载波 | -108 dBc/Hz | ||||||
宽频带噪声 | -150 dBc/ Hz | ||||||
总跳动 | 100 fs RMS | BW，超过10 Hz至20 MHz | |||||
振幅噪声@10 GHz | -130 dBc/Hz | Pout=+10 dBm，100 kHz偏差 | |||||
-140 dBm | 噪声层 | ||||||
残余FM @ 10 GHz | 15 Hz | 0.3 kHz至3 kHz，加权（ITU-T），RMS | |||||
残余AM @ 10 GHz | 0.02 % | RMS值（0.01 kHz至15 kHz） | |||||
输出电源 | 最高输出功率曲线图请见第10页 | ||||||
无选件PE3范围 | |||||||
100 kHz至100 MHz | -20 dBm | +10 dBm | |||||
100 MHz至12 GHz | -20 dBm | +14 dBm | |||||
有选件PE3范围 | |||||||
100 kHz至100 MHz | -90 dBm | +10 dBm | |||||
100 MHz至12 GHz | -90 dBm | +13 dBm | |||||
电平分辨率 | 0.01 dB | ||||||
电平不确定性，ALC开 | <1 dB | -15至+10 dBm | |||||
<1.5 dB | >-90 dBm <+10 dBm | ||||||
用户平直度校正 | 不超过2000点 | ||||||
输出阻抗 | 50W | ||||||
VSWR | 2.0 | ||||||
逆功率保护 | |||||||
直流电压 | ±15 V | ||||||
射频功率 | 30 dBm | ||||||
电平分辨率 | 0.01 dB | ||||||
频谱纯度@ +5 dBm | |||||||
输出谐波 | -40 dBc | -35 dBc | 0.1至5.0 GHz | ||||
-35 dBc | -30 dBc | 5.0至12.0 GHz | |||||
非谐波杂散 | |||||||
-75 dBc | -60 dBc | +5 dBm下的输出功率 | |||||
