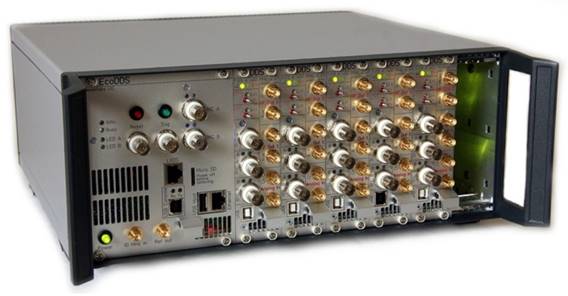

FlexDDS-NG多通道相位连续相干捷变射频源

主要特征：

•千兆以太网接口控制

•单个机箱可提供12个独立的射频输出通道和ADC采集通道

•双核900MHz ARM处理器运行Linux系统

•多种存于GitHub上的应用程序示例

典型应用：

•驱动 AOM（声光调制器）

•超冷原子实验；相干原子操作

•需要模拟调制的控制回路

•玻色-爱因斯坦凝聚（BEC）指数蒸发斜坡

FlexDDS-NG主要由两部分组成：

•FlexDDS-NG Rack：系统控制机箱平台，该平台集成了千兆以太网计算机接口和电源。单个机箱最多可容纳6个独立的射频发生器板卡；

•FlexDDS-NG-1GS：双通道1GS/s采样率，400MHz频率射频发生器（DDS）板卡。

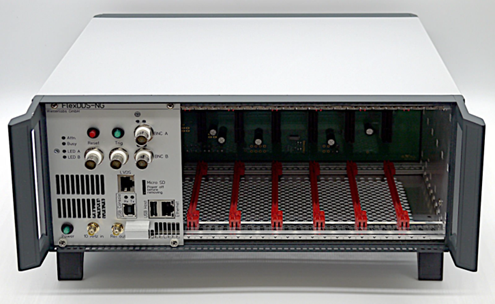

FlexDDS-NG Rack机箱：

•多通道直接数字合成(DDS) 平台：配备 6个FlexDDS-NG-1GS 发生器板卡时，可提供多达12个独立但同步的输出通道

•快速实时控制所有信号参数，执行具有确定性时序的复杂序列

•多功能信号生成：请参阅板卡部分的说明

•出色的信号质量（低相位噪声、杂散、谐波）

•具有双核 900MHz ARM 处理器并运行 Linux 的集成计算机：机箱中超过500MB 的命令存储器，您可以在其上运行自己的程序

•GBit以太网接口：通过网络的高速实时命令流 消除了USB 电缆的长度限制和操作系统驱动程序的需要

•支持外部 10MHz参考时钟输入和输出

FlexDDS-NG-1GS双通道1GS/s射频波形发生器板卡：

• 1 GS/s和14 位分辨率的直接数字合成(DDS) ：

            精确可重复的信号生成，频率范围为0.3 至 400 MHz（分辨率 0.23 Hz）

• 每个通道一个DDS 指令处理器 (DCP)

            具有 8 ns 定时分辨率和独立的指令缓存（4096 个条目）

            快速实时控制所有信号参数

            具有确定性时序的复杂序列的执行

• 多功能信号生成：

            具有外部保持和方向输入的相位连续线性频率/振幅扫描、相位斜坡、快速配置文件切换、RAM 回放、独立的振幅 扫描发生器、延迟/定时发生器

• 两个独立的高速模拟调制输入：

            模拟信号源的幅度、相位、频率或极性调制，带宽可达20 MHz

            传递函数的斜率和截距可以数字化设置

• 出色的信号质量（低相位噪声、杂散、谐波）

             射频输出电平高达+10 dBm (2 Vpp) 至 50 Ω，可直接驱动混频器；

             200 MHz 载波相位噪声为 -100 dBc/Hz@3kHz

• 快速输出开/关功能，关断状态无信号泄漏

• 三个实时数字 IO，用于外部触发和其他功能

多功能信号生成：

• 射频信号产生由于是基于DDS生成，因此相位基本上是连续的

• 如果需要，可以在输出通道之间建立精确和已知的相位关系

高速模拟调制

•  两个独立的模拟输入通道允许您对生成的射频信号进行调制

• 支持幅度、频率、相位( 16 bit )和极性( 2 × 8 bit )调制格式

•  全数字设计：模拟调制输入以62.5 MHz ( 12或14位分辨率 )的采样率进行数字化。调制参数由这些具有可 调系数的采样值( 偏移量和斜率 )计算，并以62.5 MHz的速率馈入DDS

• 0.3 μs的超短延迟允许您实现快速模拟控制环路。

• 输入规范：± 1 V范围，50 Ω阻抗，20 MHz带宽

订货指南：

• 首次购买：

      1.第一步：选择FlexDDS-NG Rack机箱

      2.第二步：选择FlexDDS-NG-1G板卡，每个板卡有2对输入输出通道，最多可选6块板卡

• 升级购买：

     1.选择FlexDDS-NG-1G板卡，每个板卡有2对输入输出通道，小于等于FlexDDS-NG Rack机箱所剩余的空闲槽位
