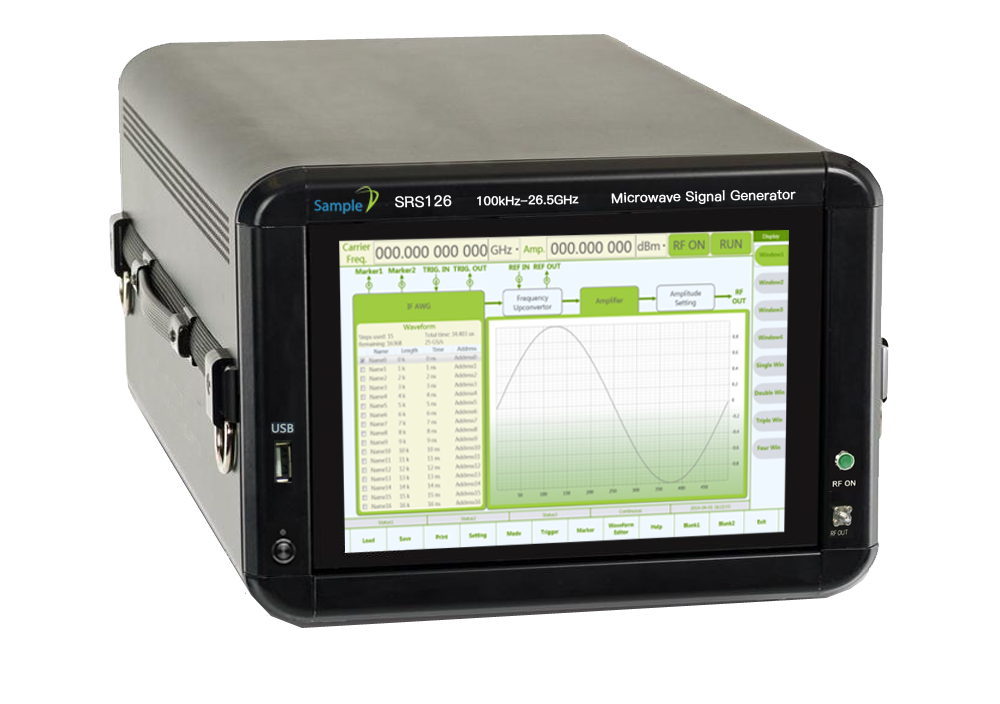

盛铂科技SRS100系列低噪声、高速转换的微波信号发生器，覆盖的频率范围从100kHz到12、20和26.5GHz，其频率分辨率可达到0.001Hz。
SRS100系列微波信号源拥有准确的输出功率电平和高杂散信号抑制。盛铂科技通过自己独特的小数分频方案实现的频率合成技术有效降低了SSB相位噪声，并带来了mHz级的频率分辨率。同时盛铂科技的快速频率切换技术使SRS100系列的频率和功率输出切换时间低至30µs。
体积小巧，功能强大，性能好。
意想不到的调制能力
SRS100系列标准配置包含调幅（AM）、直流耦合、低失真宽频带频率调制（FM）、PM、FSK、PSK、线性调频和高速脉冲调制，并配有内部脉冲序列发生器。仪器内部共有三个调制源可供使用。
调制--为应用而生
SRS100系列的调制模式均可组合使用，从而可以产生现代通信和定位系统中的复合调制信号。
所有SRS100型号的设备均可进行高速模拟和数字扫描，包括灵活的列表模式，其中频率、功率和驻留时间都可以单独设置。灵活的触发功能简化了测试环境中的同步要求。
用稳定树立信心：
所有SRS100型号均采用超稳定的温度补偿100 MHz基准（OCXO）以确保最小限度的偏差，并且在1~250 MHz的任意区间内可被锁相到任意稳定的外部基准上。除此之外，还可通过内部旁路直接提供一个100 MHz信号基准，以达到很好的相位同步信号。
为用户带来很好的体验：
SRS100系列采用5英寸TFT-LCD彩色触屏控制，所有操作仅在触摸屏上即可完成，摆脱了使用传统面板按键操作的繁琐。更为关键的是，您还可以将常用的仪器设置文件通过前面板的USB接口存储在U盘内，以后每次使用同样操作时只要通过U盘调用设置文件即可，您还可以远程分享您的仪器设置，这极大的提升了测试效率。
主要信号技术指标：
参数 | 最小值 | 典型值 | 最大值 | 备注 |
CW模式 | ||||
频率范围 | 100 kHz 100 kHz 100 kHz | 12.0 GHz 20.0 GHz 26.5 GHz | SRS112 SRS120, 可设到20.5 GHz SRS126, 可设到30 GHz | |
频率分辨率 | 0.001 Hz | |||
相位分辨率 | 0.1° | |||
频率/幅度稳定时间 | 200 µs | 300 µs 30 µs | 从接收到SCPI命令开始 选购SFS30快速切换选件 | |
SSB相位噪声（标配） | ||||
20 GHz @10 Hz @1 kHz @100 kHz |
-51 dBc/Hz -91 dBc/Hz -104 dBc/Hz | |||
宽带噪声 | -150 dBc/Hz | |||
SSB相位噪声（SLPN低相噪选件） | ||||
20 GHz @10 Hz @1 kHz @100 kHz @10 MHz |
-74 dBc/Hz -100 dBc/Hz -113 dBc/Hz -130 dBc/Hz | |||
幅度噪声@10 GHz | -130 dBc/Hz -140 dBm | Pout=+10dBm, @100kHz偏置 本底噪声 | ||
输出功率 | ||||
标配 100 kHz至最大频率 |
-20 dBm |
+15 dBm | ||
SPE90选件 100 kHz至最大频率 |
-90 dBm |
+13 dBm | ||
SHP25选件 | -20 dBm -20 dBm -20 dBm | +25 dBm +23 dBm +18 dBm | 0.2 ~ 10 GHz 10 ~ 16 GHz >18 GHz | |
SPE90& SHP25选件 | -90 dBm -90 dBm -90 dBm -90 dBm | +22 dBm +20 dBm +18 dBm +15 dBm | <10 GHz 10 ~ 16 GHz 16 ~ 20 GHz >20 GHz | |
电平分辨率 | 0.01 dB | |||
电平不确定性，ALC开 温度效应 用户平坦度修正 | 0.3 dB
0.015 dB/°C ≤2000点 | 1.0 dB | -15 ~ +15 dBm
0 ~ 45°C | |
输出阻抗 VSWR | 50 Ω 2.0 | |||
逆功率保护 | ||||
直流电压 | ±15V | |||
射频功率 | 30 dBm | |||
频谱纯度@+5 dBm 输出谐波 |
-40 dBc |
-30 dBc | ||
次谐波 | -75 dBc -50 dBc | -65 dBc -40 dBc | < 20 GHz >20 GHz | |
非谐波杂散 < 312 MHz >312~625 MHz >625 MHz~1.5 GHz >1.5 GHz ~2.5 GHz >2.5 GHz~5 GHz >5 GHz~10 GHz >10 GHz~20 GHz >20 GHz |
-80 dBc -75 dBc -75 dBc -70 dBc -65 dBc -60 dBc -55 dBc -50 dBc |
-66 dBc -70 dBc -65 dBc -65 dBc -60 dBc -55 dBc -50 dBc -45 dBc | CW +10 dBm, >3 kHz偏置 | |
剩余FM@10 GHz |
15 Hz | 0.3 kHz~3 kHz，加权（ITU-T），RMS | ||
剩余AM@10 GHz | 0.02% | RMS值（0.01kHz~15kHz） | ||

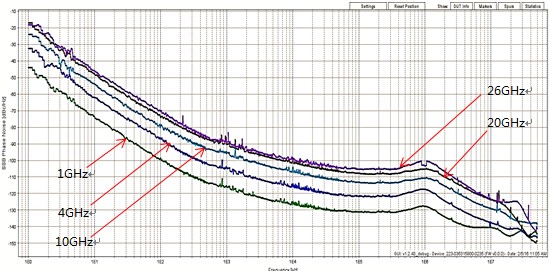

标准相位噪声性能（10Hz至50MHz频偏@1、4、10、20和26GHz）

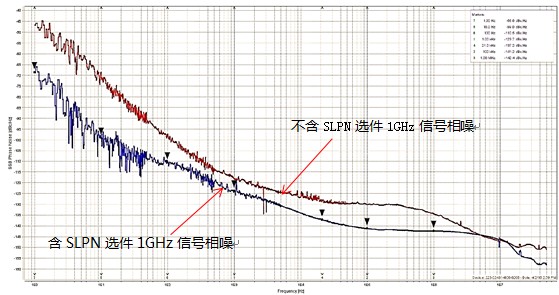

SLPN低相噪选件性能

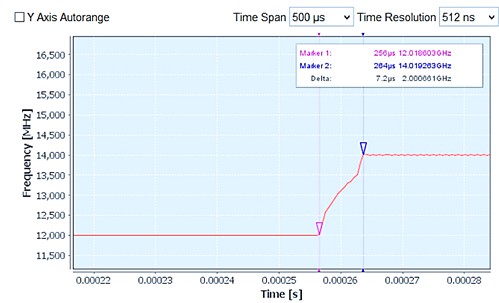

12GHz到14GHz快速切换

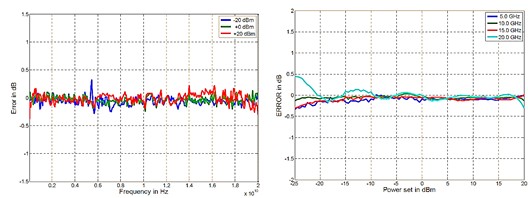

0~20 GHz, @-20, 0, +20 dBm, 典型频率响应

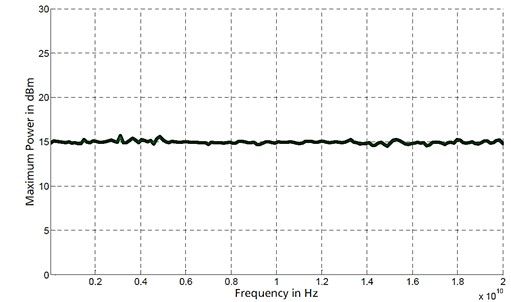

典型最大输出功率(标配)

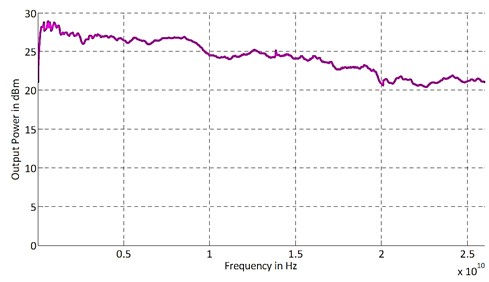

典型最大输出功率(SHP25选件)
典型最大输出功率(SPE90和SHP25选件)

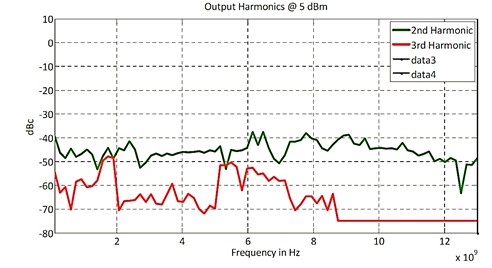

谐波（SPE90选件）
订货指南：
SRS100系列S1U选件可提供标准1U机箱版本便于用户ATE系统集成应用
主机 | |
SRS112 | 频率范围：100kHz~12GHz，输出功率：-20dBm~+15dBm |
SRS120 | 频率范围：100kHz~20GHz（可设到20.5GHz），输出功率：-20dBm~+15dBm |
SRS126 | 频率范围：100kHz~26.5GHz（可设到30GHz），输出功率：-20dBm~+15dBm |
选件 | |
SHP25 | 高输出功率选件：-20dBm~+25dBm@0.2~10GHz；-20dBm~+23dBm@10~16GHz；-20dBm~+18dBm@>18GHz |
SPE90 | 步进衰减器模块，100kHz至最大频率输出时，功率范围-90dBm~+13dBm（可与SHP25同时选装） |
SLPN | 超低相位噪声选件，提高频率稳定性 |
SFS30 | 频率和功率输出切换速度增强选件 |
SGB | GPIB，IEEE-488.2,1987编程接口 |
S1U | 19”标准1U尺寸机箱版本，AC电源输入。尺寸：高42mm x 宽426 mm x 长460mm （高1.7in x 宽16.8in x 长18.1in） |
