首页 > 产品展示 > 射频、微波信号产生与分析 > 射频/微波信号源 > Anapico APSIN3000HC高转换速度低噪声3.3GHz信号发生器

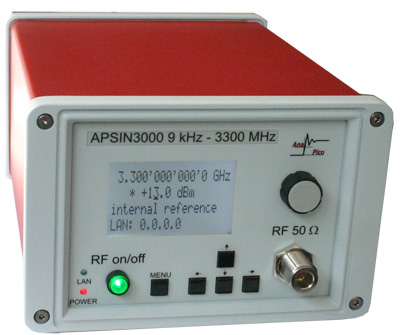

APSIN3000HC信号发生器安装在一个很小但很牢固的外壳内，结合了的技术性能与真正的可便携性。适用于需要高质量CW源的应用，无论是在拥挤的室内环境，或是（通过内置电池通电）室外应用。它是昂贵的射频信号发生器的替代品，适用于需要以具有吸引力的价格实现小型射频性能的应用。
APSIN紧凑、坚固的设计允许在实验室或生产测试车间等拥挤的环境中将多个装置堆叠使用。也可选择19英寸机架安装套件。重量轻（装备齐全后低于3千克）和可选的内置可充电电池使APSIN成为便于使用的真正便携式仪器。
APSIN内置超稳定温度补偿100 MHz基准（OCXO，精度<100 ppb），并可锁相至可选外部基准。多台装置可以同步，并将装置的基准输入和输出进行串级链接。在生产测试环境内集成多个信号源现在变得十分简单、经济、可重复。
APSIN使用标准的以太网LAN接头（RJ-45）和TCP/IP协议，并采用SCPI 1999命令语言，可通过LAN或任何PC或笔记本电脑实现远程控制。此仪器配有可快速安装的图形用户界面（GUI）。额外提供的软件（API、DLL）直接将信号发生器集成至更大的自动化测试系统或测量设备。带旋钮的直观前板可方便地直接使用APSIN的所有功能。

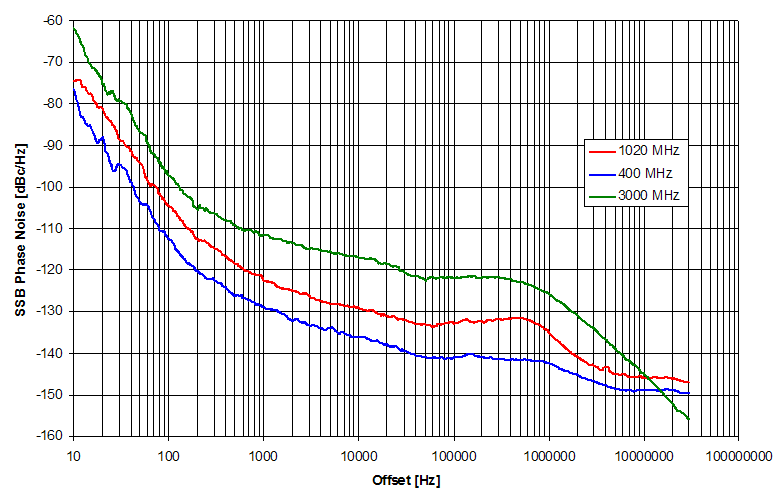

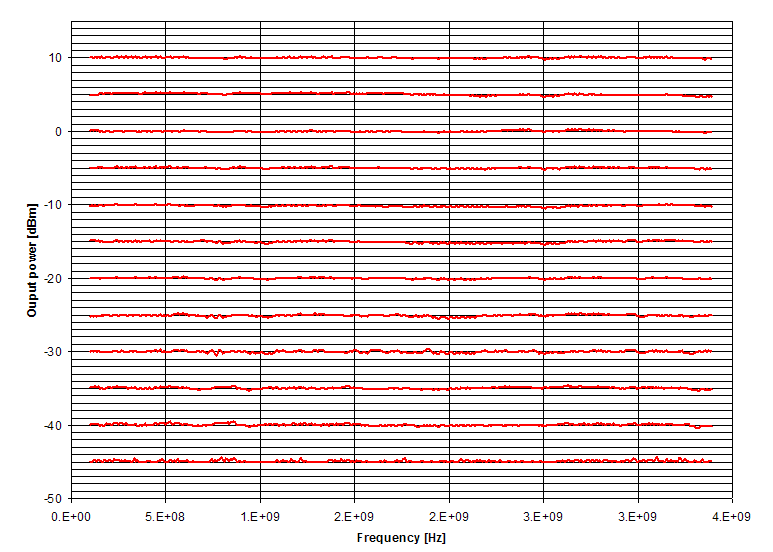

SSB相位噪声 电平精度
技术指标：
参数 | 最小值 | 类型 | 最大值 | 注释 |
频率范围 | 9 KHz | 3300 MHz | 最多可设定为3400 MHz | |
分辨率 | 0.001 Hz | 1 | ||
相位分辨率 | 0.1 deg | |||
解决时间 | 20 ms | 200 ms | ||
频率更新速率列表/扫描模式 | 2 ms | 1 ms | 2 | |
SSB相位噪声 | ||||
@ 1 kHz，来自载波 | -120 dBc/ Hz | 3 | ||
@ 20 kHz，来自载波 | -130 dBc/ Hz | 3 | ||
@ 100 kHz，来自载波 | -132 dBc/ Hz | 3 | ||
宽频带噪声 | -146 dBc/ Hz -150 dBc/ Hz | 载波<1.5 GHz 载波>1.5 GHz | ||
总跳动 | 120 fs RMS | BW，超过10 Hz至20 MHz（f=1 GHz） | ||
功率级 | ||||
范围 9 kHz至10 MHz 10 MHz至3.3 GHz 9 kHz至3.3 GHz 9 kHz至3.3 GHz |
-30 dBm -30 dBm -100 dBm -120 dBm |
+8 dBm +13 dBm |
4 4 选件PE 选件PE3 | |
分辨率 | 0.1 dB | 0.02 dB，经由SCPI | ||
电平不确定性 | ±0.2 dB | ±1 dB | 5 | |
输出阻抗 | 50Ω | |||
频谱纯度 输出谐波 次谐波 |
-40 dBc -70 dBc |
-30 dBc
|
6
| |
接近载波（偏移<1 MHz）宽频的非谐波杂散 |
-80 dBc -70 dBc |
-60 dBc -55 dBc |
6 | |
残余FM @ 1GHz | 1.5 Hz RMS | 0.3 kHz至3 kHz，加权（ITU-T） | ||
15 Hz RMS | 0.01 kHz至15 kHz | |||
残余AM @ 1GHz | 0.01 % | RMS值（0.01 kHz至15 kHz） | ||
频率扫描 扫描类型：线性、对数、随机 | ||||
步骤时间 | 1.0 ms | |||
停站时间 | 50 ms | 10 s | ||
关闭时间（包括瞬态时间） | 0或50 ms | 步骤时间 | 7 | |
定时精度/点 | 0.2 ms | 0.6 ms | ||
功率扫描 扫描类型：直线、列表 | ||||
步骤时间 | 400 ms | |||
停站时间 | 50 ms | 10 s | ||
关闭时间（包括瞬态时间） | 0或50 ms | 步骤时间 | 7 | |
时间分辨率 | 0.2 ms | |||
定时精度/点 | 0.2 ms | 0.6 ms | ||
通用列表扫描 允许单独设定各点的频率、功率、停留时间和关机时间 | ||||
列表尺寸 | 2 | 3’501 | ||
步骤时间 | 1.0 ms | |||
停站时间 | 50 ms | 10 s | ||
关闭时间（包括瞬态时间） | 0或50 ms | 步骤时间 | 7 | |
时间分辨率 | 0.2 ms | |||
定时精度/点 | 0.2 ms | 0.6 ms | ||
