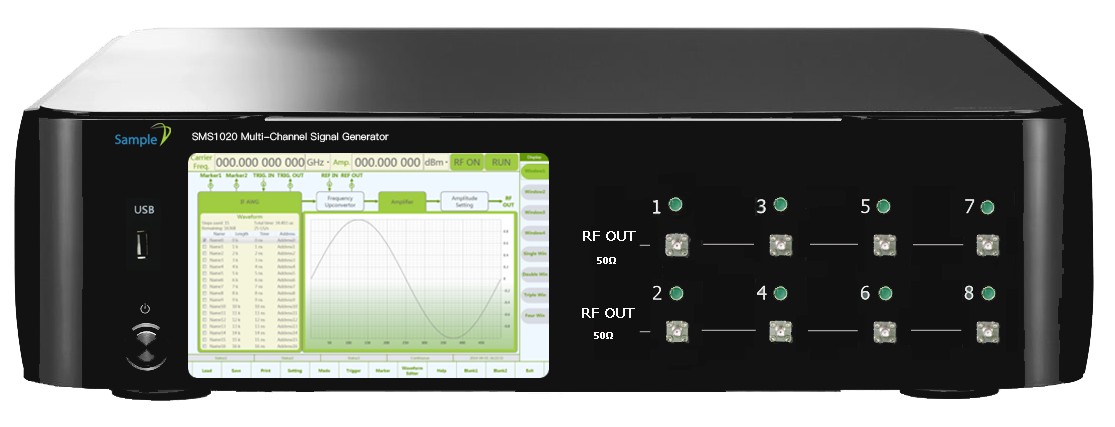

SMS1006系列超低相噪多通道相参信号源

       SMS1006系列信号源是采用盛铂科技创的QpaSync多通道快速相位校准技术实现的真正意义上的多通道相参输出信号源,单台设备最多可提供高达8个独立可设置的输出通道,每个通道的相位独立连续可调,并可在长达9小时内保持通道间的相位漂移小于2°的相对稳定度。


产品概述:

       SMS1006系列信号源四个不同的型号选择,它们的频率输出范围为10 MHz~6.2GHz,通道数分别为2348个。同时SMS1006系列拥有超低相噪、超快频率转换速度、优秀的杂散抑制和谐波抑制等特点。SMS1006系列的高稳定OCXO参考提供了高频率精度和稳定性。该系列的信号源还可接收101001000MHz外部参考输入。


       SMS1006系列信号源采用TFT-LCD的触屏操作并提供多种控制接口,例如USBLANGPIB。每个接口均可使用SCPI 1999命令集来达成便捷快速通讯。通过任何主系统均可快速实现仪器的遥控。同时提供的应用程序接口(API)或编程示例如MatlabLabviewC++和其他通用工具使得仪器使用十分简便。

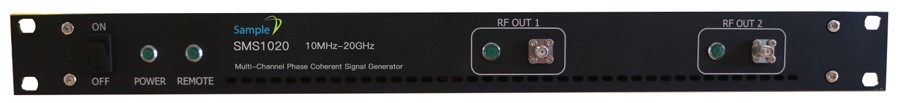

       SMS1006系列信号源4通道及以下的型号更有标准1U版本的机型便于用户在ATE系统上集成使用。


主要特点:

l  单台设备最多8个独立可设置的真正相参输出通道

l 高的通道间相位稳定度:通道间9小时小于2°的相位漂移

l  20µs超快频率转换时间

l  0.1Hz超低频率分辨率

l  ±0.25dB功率不确定度

l  支持数字功率、频率、列表扫描模式

l  提供内外部脉冲调制方式,更支持扫描与脉冲两种调制复合生成

l  简单易用,5英寸TFT-LCD彩色触摸屏操作

l  USB接口支持U盘保存仪器设置和其它文件输入仪器或从仪器输出

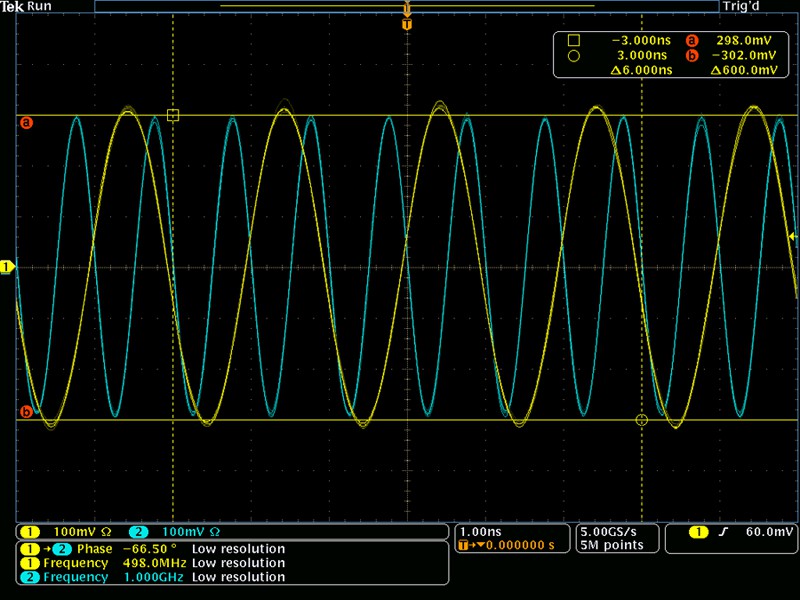

SMS1006系列各通道间信号首次上电输出延迟时间小于2ns,且每通道相位连续可调

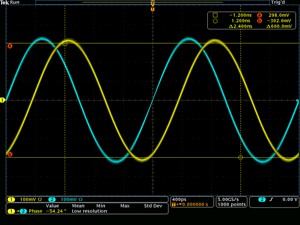

SMS1006系列各通道频率、幅度、相位等独立可调

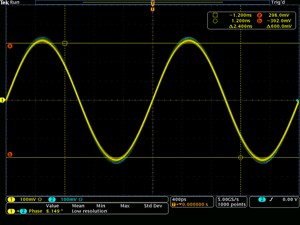

SMS1006系列多通道间相位稳定度:9小时小于2°漂移



主要技术指标:

参数

最小值

典型值

最大值

备注

CW模式

频率范围

10 MHz


6.2 GHz


频率分辨率


0.1 Hz



相位分辨率


0.1°



频率转换速度

频率/振幅稳定时间




10 µs

20 µs

15 µs


SSB相位噪声

500 MHz

@10 Hz

@20 kHz

@100 kHz




-105 dBc/Hz

-141 dBc/Hz

-147 dBc/Hz



4 GHz

 @10 Hz

 @20 kHz

 @100 kHz




-83 dBc/Hz

-123 dBc/Hz

-127 dBc/Hz



输出功率

 标配

-20dBm


+16dBm


 SPE80选件

-80dBm


+13dBm

<6.2GHz

电平分辨率


0.01 dB



电平不确定性


0.25 dB

±1.0 dB


 VSWR


1.5

2


逆功率保护

 直流电压


15V



 射频功率



+26 dBm


频谱纯度

 输出谐波




-30 dBc

-40 dBc



-25 dBc

-30 dBc

@10 dBm输出功率

<100 MHz

100 MHz ~ 6.5 GHz

 非谐波杂散


-75 dBc


频偏 > 1kHz

通道至通道

相位稳定性

相参转换




2°/9H

各通道初始相位一致






SPS选件

温度稳定性(10~45 °C



0.02ppm


 老化(第一年)



0.05ppm


 /外部参考源


10/100/1000 MHz




扫描性能:

参数

最小值

典型值

最大值

备注

数字功率/频率/列表扫描

扫描类型:线性,对数,随机

所有通道可被调制并且独立运行或同步运行。

步进时间(τstep

20 µs


200s

1个通道,若N个通道同时扫描,最小步进时间是N20µs

驻留时间(τval

10 µs


100s


关断时间(含瞬态时间)(τoff

0


100s


瞬态时间(τinv



15 µs


时序延迟(τde


50ns



时间分辨率


5ns



时间精度/


5ns




调制性能:

扫描可与内/外部脉冲调制任意结合使用。

参数

最小值

标准值

最大值

备注

脉冲调制

关断比




70dB




@ +10 dBm

重复频率

0.1 Hz


20 MHz

内部每个通道独立或外部用户自选通道

占空比

1%步进1%~99%

指定最小脉冲宽度内

最小脉冲宽度

50ns




脉冲上升/下降时间


10 ns



外部输入振幅

TTL



订货指南:

SMS1006系列4通道及以下可提供S1U选件的标准1U机箱版本便于用户ATE系统集成


主机

SMS1006-2

2通道,频率范围:10MHz~6.5GHz,输出功率:-20dBm~+16dBm

SMS1006-3

3通道,频率范围:10MHz~6.5GHz,输出功率:-20dBm~+16dBm

SMS1006-4

4通道,频率范围:10MHz~6.5GHz,输出功率:-20dBm~+16dBm

SMS1006-8

8通道,频率范围:10MHz~6.5GHz,输出功率:-20dBm~+16dBm

选件

SPE80-06

步进衰减器模块,小于6.2GHz输出时,功率范围-80dBm~+13dBm,需根据主机通道数量选择对应数量的模块

SPS

相参切换选件,每个通道打开时自动确定并调整相位初始位置,并使不同通道同频信号的相位差保持更加稳定

SGB

GPIBIEEE-488.2,1987编程接口

S1U

19”标准1U尺寸机箱版本,适用于SMS1006系列4通道及以下型号,AC电源输入。尺寸:高43mm x 426 mm x 460mm   (高1.7in x 16.8in x 18.1in
