首页 > 产品展示 > 射频、微波信号产生与分析 > 射频/微波信号源 > Anapico APSIN20G便携式20GHz微波信号发生器
APSIN20G共有两种型号可选：APSIN20G和APSIN20G-NM。APSIN20G包含一整套模拟调制，但APSIN20G-NM不支持任何调制，仅用作CW信号源。
APSIN20G包含调幅（AM）、直流耦合、低失真宽频带调制（FM）、PM、FSK和PSK、频率啁啾，以及高速脉冲调制，并配有内部脉冲序列发生器。仪器内部共有三个调制源可用。APSIN20G的所有调制模式均可结合使用。这样可产生用于现代通信和定位系统的复合调制信号。脉冲调制和FM的结合应用模拟了多普勒效应或线性调频信号。同步的AM和脉冲调制提供了带旋转天线的脉冲雷达应用中出现的信号类型。FM和AM的结合应用则可用于检查FM接收器的衰落效应。
APSIN20G可实现高速模拟和数字扫描，包括灵活的列表扫描，其中频率、功率和停留时间可以单独设置。灵活的触发功能简化了测试环境中的同步。
APSIN20采用超稳定的温度补偿100 MHz基准（OCXO），以确保低偏差，并且可锁相于1至200 MHz之间任何稳定的外部基准。此外，通过直接提供100 MHz基准，可以获得不错的相位同步信号。
APSIN20支持各种标准接口，如USB-TMC、LAN和GPIB。
可根据目标需要具备各种调制类型的高质量CW微波源应用。可选择添加昂贵的微波信号发生器，其具有小型尺寸、微波性能和诱人的价格。
APSIN20G的应用包括
低噪声微波源应用
生产测试（转换时间；高动态范围）

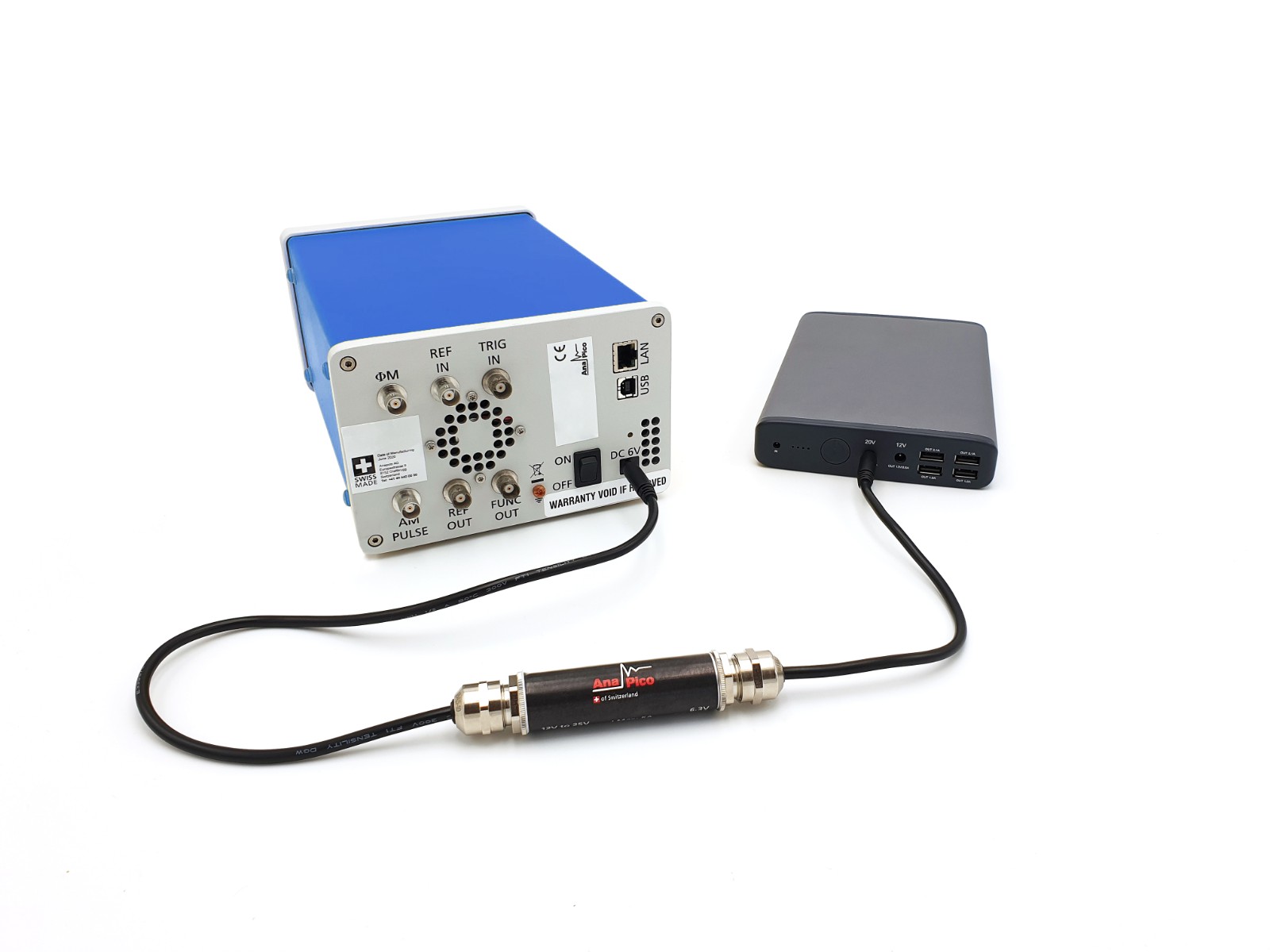

服务与维护（电池运行）
信号模拟（雷达、WiMax、UWB）
航空航天与国防（脉冲调制器，啁啾）
主要指标：

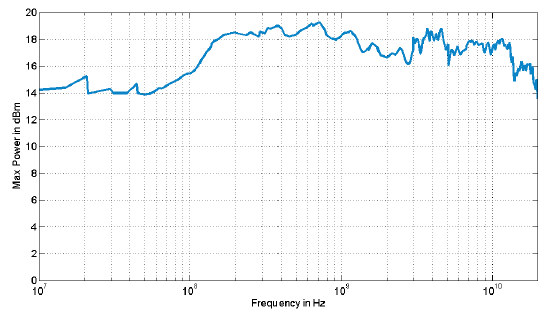

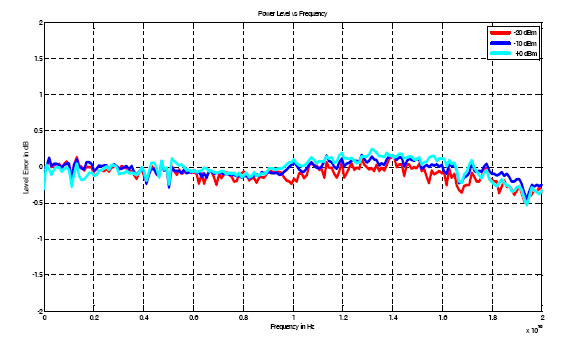

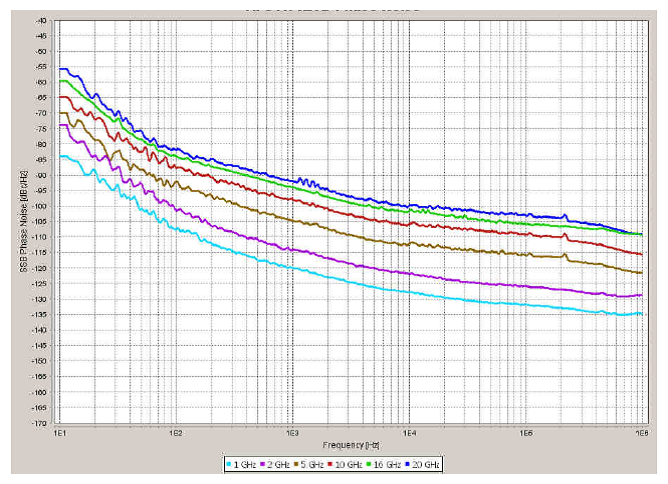

相位噪声性能 标准最高输出功率 典型频率响应0至20 GHz @ -10、0和+10 dBm
参数 | 最低 | 类型 | 最大 | 注意 |
频率范围 | 100 kHz | 20.4 GHz | ||
分辨率 | 0.001 Hz | |||
相位分辨率 | 0.1 deg | |||
设定时间 | 20 μs | 100μs | ||
频率更新速率列表/扫描模式 | 400 μs 400 μs | 从接收到SCPI命令开始的时间 | ||
SSB相位噪声@10 GHz | ||||
@ 1 kHz，来自载波 | -100 dBc/Hz | |||
@ 20 kHz，来自载波 | -108 dBc/Hz | |||
宽频带噪声 | -150 dBc/Hz | |||
总跳动 | 100 fs RMS | BW，10 Hz ~ 20 MHz | ||
振幅噪声@10 GHz | -130 dBc/Hz -140 dBm | Pout=+10 dBm，100 kHz抵消噪声层 | ||
输出功率等级 | 检查最高输出功率图 | |||
范围 100 kHz ~ 10 MHz | -20 dBm | +8 dBm | ||
10 MHz ~ 100 MHz | -20 dBm | +10 dBm | ||
100 MHz ~ 18 GHz | -20 dBm | +13 dBm | ||
>18 GHz | -20 dBm | +10 dBm | ||
100 kHz ~ 20 GHz | -90 dBm | +8 dBm | 带有选备件PE3 | |
分辨率 | 0.01 dB | |||
电平不确定性，ALC开启 | <1 dB <1.5 dB | > -15 dBm > -90 dBm | ||
用户平直度校正 | 达到2000点 | |||
输出阻抗VSWR | 50Ω 2.0 | |||
频谱纯度@ +5 dBm 输出谐波 | -40 dBc -35 dBc | -35 dBc -30 dBc | 0.1 ~ 5.0 GHz 5.0 ~ 9.0 GHz | |
-50 dBc | -40 dBc | 10.0 ~ 20.0 GHz | ||
次谐波 | -75 dBc | -60 dBc | 0.01 ~ 20.0 GHz | |
非谐波杂散 | -75 dBc | -60 dBc | @+5 dBm输出功率 | |
剩余FM @ 10 GHz | 15 Hz | 0.3 kHz ~ 3 kHz，加权（ITU-T），RMS | ||
剩余AM @ 10 GHz | 0.02 % | RMS值（0.01 kHz ~ 15 kHz） | ||
逆功率保护 | ||||
直流电压 | 15 V | |||
射频功率 | 30 dBm | |||
