同轴检波器与二极管检波器的区别与应用选型指南

检波器，作为从射频信号中提取调制信息的核心器件，其性能直接关系到通信、雷达及各类测试设备的精度。在众多检波方案中，同轴检波器与基础的二极管检波器代表了两种不同层次的技术路径。

它们不仅在外观和集成度上迥异，更在频率响应、灵敏度及适用场景上有着深刻分野，理解这些区别是进行正确设计与设备选型的关键。

01 检波核心：基本原理与功能

检波，本质上是解调的过程，目的是从已调制的射频信号中恢复出原始的基带信号。实现这一功能的核心是利用器件的非线性特性。

最简单的检波器仅需一个二极管就能搭建，它利用二极管的单向导电性对射频信号进行整流，再通过电阻电容组成的低通滤波器滤除高频载波，最终得到信号的包络（即调制信息）。

这种基础的二极管包络检波器电路简单，是理解检波原理的经典模型。然而，现代复杂的射频系统对检波性能提出了更高要求，如同步检波、对数检波等更复杂的技术被开发出来，以适应单边带调

制或大动态范围信号的检测需求。

02 本质差异：分立电路与集成模块的较量

二极管检波器和同轴检波器的根本区别，在于前者是一个基于分立元件的电路功能概念，而后者是一个完整封装的集成化器件产品。

传统的二极管检波器通常指由二极管、电容、电阻等分立元件在电路板上搭建的特定功能电路。其性能（如频率范围、灵敏度）高度依赖于外部电路的匹配与设计，一致性和稳定性往往面临挑战。

相比之下，同轴检波器是一个将检波二极管、匹配网络、滤波电路以及SMA等同轴连接器高度集成在一个金属屏蔽外壳内的独立模块。用户无需关心内部复杂的微波设计，只需将其接入系统，即可

获得稳定、可预测的检波性能。

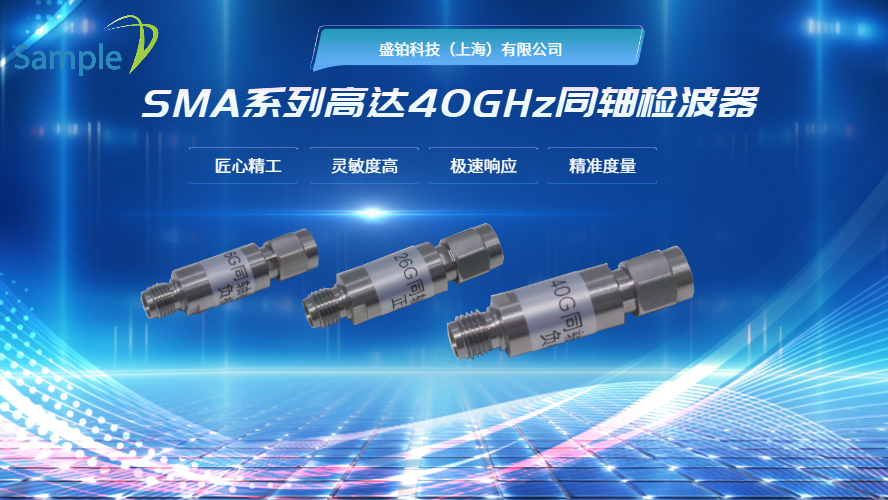

03 专业之选：盛铂科技SMA系列同轴检波器

对于要求性能高和可靠性的应用，选择成熟的集成化同轴检波器是更优方案，可选盛铂科技的SMA系列同轴检波器。

该系列产品采用低势垒肖特基二极管作为核心检波器件，实现了高灵敏度和快速响应。其核心优势在于宽广的频率覆盖范围，根据具体型号不同，可覆盖10MHz至6GHz、18GHz、26.5GHz乃至40GHz。

这种优良的宽带幅频特性使其在测量宽带调制信号时能有效降低误差。

在关键性能指标上，该系列检波器最大输入功率为+20dBm（100mW），在输入1μW小信号时能提供不低于0.5mV的灵敏度，确保了从微弱到较强信号的宽动态范围检测能力。

此外，其优良的驻波比性能有助于减小测量系统中的失配误差，而高速脉冲响应特性则使其能够精准检测脉冲信号的边沿，减少失真。

04 应用场景：从实验室到复杂系统

盛铂科技SMA同轴检波器的设计使其能够满足多样化的需求。它非常适用于通信、雷达、电子对抗和导航设备中的功率检测与视频检波。

在测试测量领域，它可用于信号源的输出稳幅、网络分析中的传输与反射扫频测量等。其具备的连续波和脉冲检波输出能力，让它能灵活应对不同类型的射频信号。

使用该系列检波器时需注意，产品属于静电敏感部件，需做好防护；其输入端口无隔直功能，严禁输入直流信号；同时在订货时需明确选择正检波或负检波电压输出的对应型号。
