在射频与微波测试中,功率计读数不稳定、数据“飘忽不定”是很多工程师的日常困扰。这往往不是仪器坏了,而是测量方法或系统匹配出了状况。本文将从零位校准、信号平均、
驻波比失配三个维度,系统拆解功率测量“飘”的原因,并结合盛铂科技的功率计产品,提供从理论到实践的解决方案。
一、 第一步:把“秤”归零——零位校准为何是精度基石
功率计本质上是一杆极其灵敏的“秤”。任何测量系统都存在固有的零点失调电压——环境温度变化、传感器内部噪声,甚至开机后的热机时间,都会让这杆“秤”在没有信号时
也显示一个底数。
忽略零位校准,是读数“飘”的第一大元凶。 正确的操作流程应该是:功率计开机充分热机后,断开探头与任何被测信号的连接,按下“Zero”键执行归零操作。对于盛铂科技

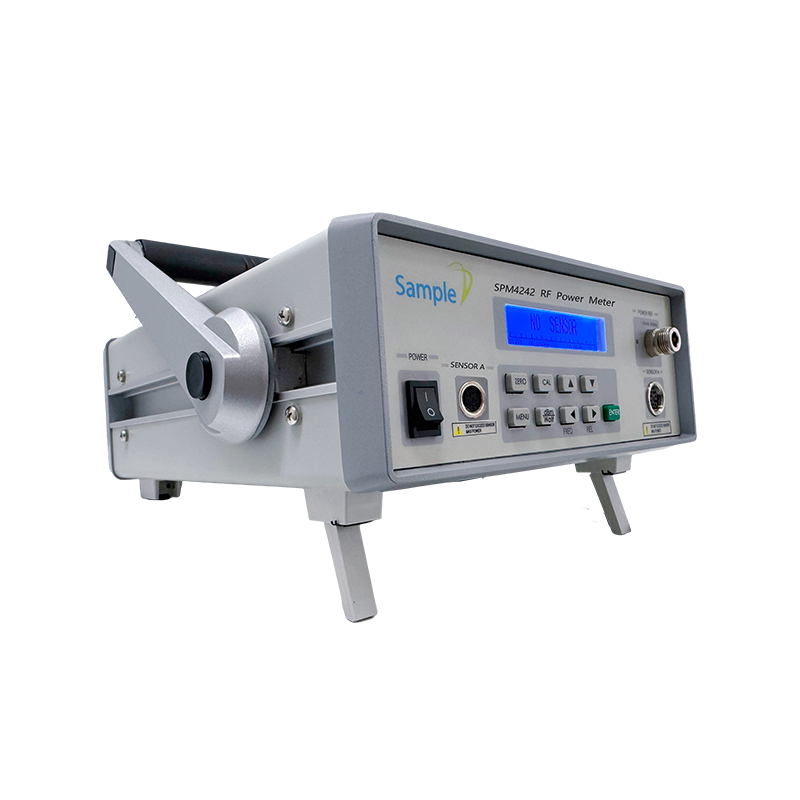

SPM4240系列射频微波功率表主机,其内置50MHz校准源,配合自动调零功能,能一键消除内部电路的温度漂移和噪声干扰,确保每一次测量的起点都是真实的“零”。

二、 第二步:滤掉“杂音”——用平均功能驯服不稳定信号
如果归零后读数依然跳动频繁,大概率是被测信号本身不“干净”。无论是高频噪声叠加,还是负载波动导致的低频抖动,都会让有效值读数“上蹿下跳”。
此时需要的是“信号平均”功能。指数平均适合滤除信号中的高频杂波,通过调节衰减常数可以在稳定性和响应速度间取得平衡;移动平均则更适合应对因负载变化导致的周期
性波动,相当于对连续采样的N个点做滑动平滑处理。盛铂科技SCP4000系列USB功率计的配套软件支持灵活设置平均参数,即便是现场快速巡检,也能通过软件滤波获得稳定读数。
三、 第三步:解剖“驻波比”——阻抗失配才是隐形误差大户
替换最容易被忽视,却对精度影响最深远的环节。当功率计探头或定向耦合器的输入驻波比(VSWR)不佳时,入射波会在传输线连接界面发生反射。反射波不仅损耗了能量,更
严重的是,它会与入射波叠加,在传输线上形成驻波,导致测得的电压/功率值随频率和线缆长度剧烈变化——也就是“飘”。
衡量这一指标的关键是方向性。在测量反射功率或驻波比时,如果仪器的方向性只有25dB,那么由反射引入的正向泄漏功率会严重污染反射功率读数,导致算出的驻波比在1.33
到1.70之间剧烈摆动(实际值可能仅为1.5)。这就解释了为什么同一个天线,换个功率计测,驻波比结果天差地别。
解决之道在于源头控制。 选用低驻波比的功率探头是从硬件上降低失配误差的根本手段。这方面,盛铂科技的SCP4000系列及SPM4240系列配接的传感器,在宽频段内保持了极
低的驻波比指标(如部分频段可低至1.15以下),从物理层面减少了反射干扰。此外,SPM4242型号支持双通道比值测量,可直接同时测出入射和反射功率,实时计算驻波比(SWR)
和反射系数,避免了单端口测量时因阻抗失配带来的二次计算误差。

总结:从校准到匹配的闭环
要彻底告别“飘”的烦恼,请遵循以下三步闭环:
硬件归零:热机后、测试前,必须调零。
软件滤波:信号波动时,启用平均功能(指数或移动)。
系统匹配:关注探头的驻波比指标,或选用支持比值测量的方案(如盛铂SPM4242)直接消除失配误差。
盛铂科技(Sample Technology)的射频微波功率计产品线——从便携的SCP4000系列USB功率计,到高精度的SPM4240系列台式主机,再到专攻脉冲的SPP5000系列——不仅提供了高性
能的射频前端(低驻波比、宽动态范围),通过式功率计,更在软件集成和校准便利性上切中了工程师的痛点,为国产功率测量提供了一个高性价比且安全可控的选择。
