首页 > 产品展示 > 射频、微波信号产生与分析 > 射频/微波功率计 > SMA系列射频/同轴检波器10MHz~40GHz

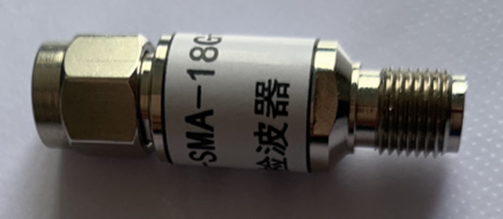

SMA系列射频/同轴检波器10MHz~40GHz

盛铂科技SMA系列同轴/射频检波器适用于通信、雷达、电子对抗、导航、微波测量等各种军用或民用电子设备中功率检测、视频检测、信号源的稳幅以及传输与反射的扫频测量等。采用低势垒肖特基二极管作为检波器件， SMA同轴接头输入，正检波或负检波电压输出，具有体积小、灵敏度高、响应速度快、频率响应好、使用频带宽等优良性能。

产品特点

频率范围：10MHz~40GHz
最大输入功率：+20dBm（100mW）
最小电平灵敏度：≥0.5mV@1μW

应用广泛

SMA同轴检波器系列产品，适用于射频微波信号的包络检波，具备连续波检波输出、脉冲检波输出能力。

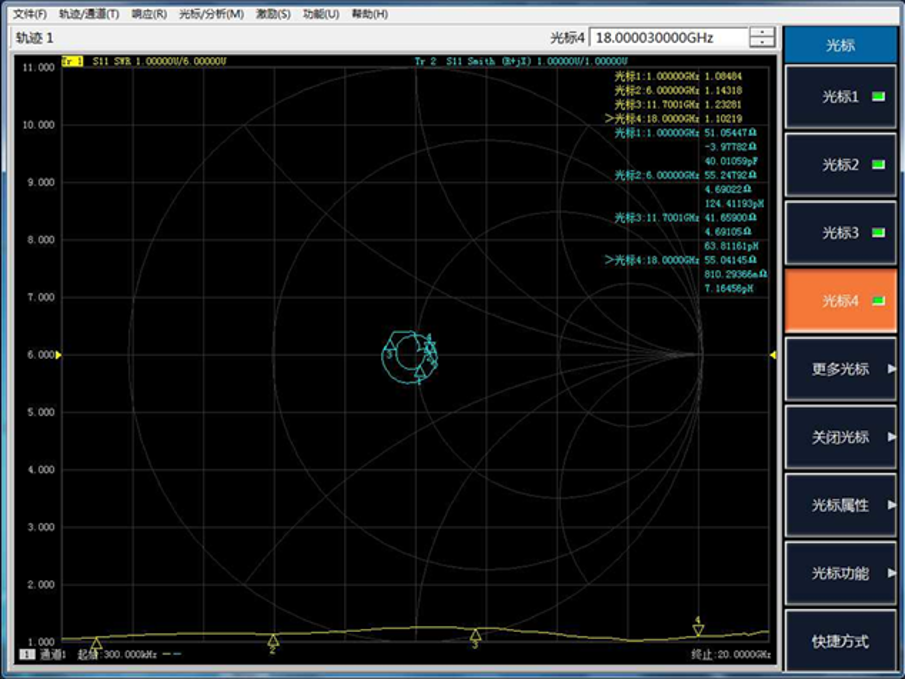

检波器优良的驻波比性能：减小测量不确定性误差；
良好的宽带幅频特性：用于宽带调制信号检波测量时降低测量误差；
高速脉冲响应特性：用于脉冲信号检测时，减小边沿失真

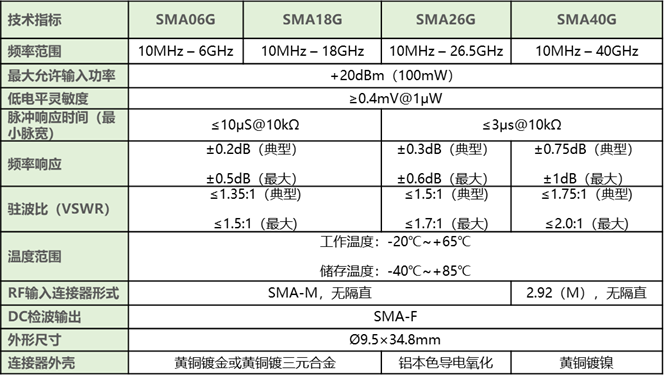

技术指标

注意事项

本品属于静电敏感部件，储存、运输、使用时注意静电防护；

输入无隔直功能，不允许输入直流信号；
请在订货时务必注意对应不同输出极性（正或负）的型号。

订货信息

SMA06G+：10MHz~6GHz同轴检波器，正检波电压输出；

SMA06G- ：10MHz~6GHz同轴检波器，负检波电压输出；

SMA18G+：10MHz~18GHz同轴检波器，正检波电压输出；

SMA18G- ：10MHz~18GHz同轴检波器，负检波电压输出；

SMA26G+：10MHz~26.5GHz同轴检波器，正检波电压输出；

SMA26G- ：10MHz~26.5GHz同轴检波器，负检波电压输出；

SMA40G+：10MHz~40GHz同轴检波器，正检波电压输出；

SMA40G- ：10MHz~40GHz同轴检波器，负检波电压输出；
