 | 型号：SCGP8-292MGPPF-XXX 描述：8通道柔性电缆组件 ,2.92公头-GPPO母头，DC-40GHz，配接Micro-Coax原装进口电缆HFE100D 阻抗：50Ω |
 | 型号：SCGP8-J8MD 描述：GPPO(Mini-SMP)(公)端接连接器，8通道，配接PCB， DC-40GHz 阻抗：50Ω |

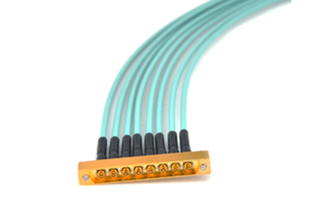

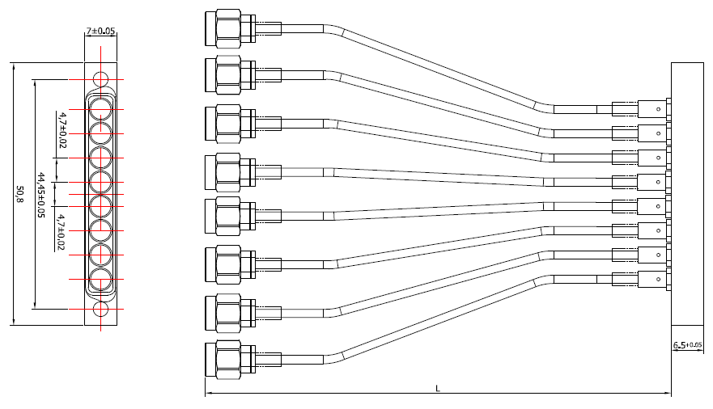

SCGP8-292MGPPF-XXX

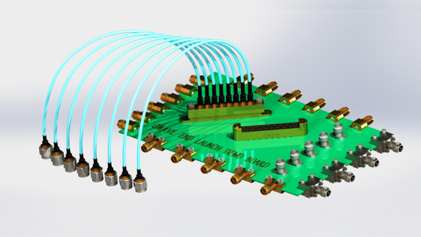

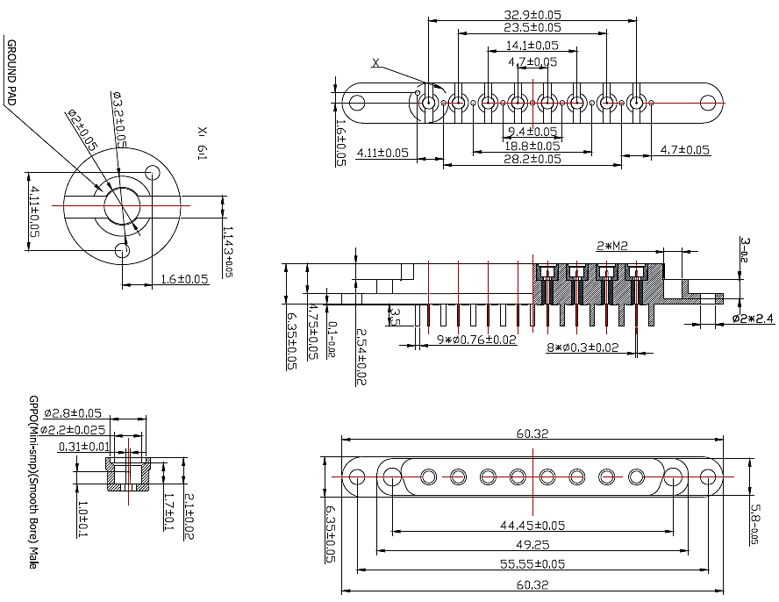

SCGP8-J8MD
基本信息 | SCGP8-292MGPPF-XXX |
连接器1类型 | GPPO（Mini-SMP），母 |
连接器1体型 | 直 |
连接器1极性 | 标准 |
连接器1材质 | 铍铜镀金 |
连接器2类型 | 2.92mm，公 |
连接器2体型 | 直 |
连接器2极性 | 标准 |
连接器2材质 | 不锈钢 |
配接电缆 | HFE100D |
铠甲类型 | 无 |
电气性能参数 | |
阻抗 | 50Ω |
频率范围 | DC-40GHz |
驻波比 | ≤1.5 |
插入损耗 | 详见产品规格资料 |
相位匹配 | 8通道间±30°@40GHz |
屏蔽性能 | <-100dB@1GHz |
额定功率 | 110W@2GHz，VSWR1.0 |
环境参数 | |
工作温度范围 | -40°C至+125°C |
2002/95/EC（RoHS） | 符合 |
电缆参数 | |
中心导线 | 镀银铜线 |
绝缘体 | 实芯PTFE |
护套 | FEP |
电容（pF/m） | 96.1 |
传播速度（%） | 70 |
最小弯曲半径 | 6.35mm |
护套直径 | 2.54mm±0.13 |
基本信息 | SCGP8-J8MD |
连接器1类型 | GPPO（Mini-SMP），公 |
连接器1体型 | 直 |
连接器1极性 | 标准 |
连接器1材质 | 铍铜镀金 |
端接方式 | 接PCB |
电气性能参数 | |
阻抗 | 50Ω |
频率范围 | DC-40GHz |
插入损耗 | ≤0.1 xSqt.(f_GHz) |
环境参数 | |
工作温度范围 | -55°C至+165°C |
2002/95/EC（RoHS） | 符合 |
电缆参数 | |
中心导体 | 镀金铜 |
外部导体 | 不锈钢 |
壳体 | 镀金铜 |
针脚 | 镀金铜 |
绝缘体 | PTFE |
