盛铂科技推出的40GHz的低损测试电缆，根据工作的频率所配置的接口为2.92mm或者2.4mm。主要满足的是测试需求，以及部分高频率的光电系统内部连接线需求。频率较高，所以选择的线缆一般比较细，插损相对较高，这也是为了更高的截止频率做出的让步。由于高频的测试电缆比较精细和“娇贵”，所以可以选择给此类测试电缆加上铠甲护套，铠装电缆组件有专门的板块可供参考。

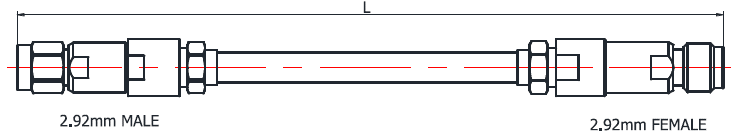

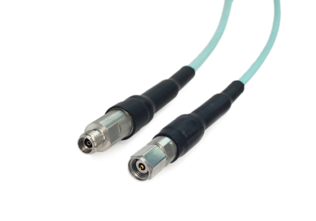

 | 型号：SCAP40-292M292F-XXX 描述：2.92mm公-2.92mm母接头测试电缆组件，超低损稳相，DC-40GHz，配接电缆UFB142A 阻抗：50Ω |

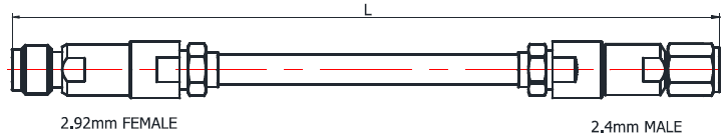

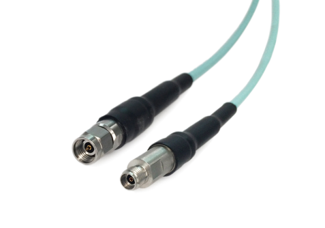

 | 型号：SCAP40-292F24M-XXX 描述：2.92mm母-2.4mm公接头测试电缆组件，低损稳相，DC-40GHz，配接电缆GT147A 阻抗：50Ω |

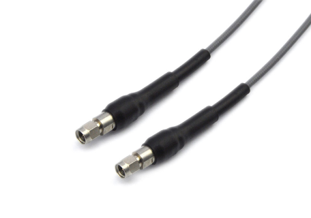

 | 型号：SCAP40-292M292M-XXX 描述：2.92mm公-2.92mm公接头测试电缆组件，超低损稳相，DC-40GHz，配接电缆CXN3507 阻抗：50Ω |
SCAP40-292M292F-XXX
SCAP40-292F24M-XXX
SCAP40-292M292M-XXX
基本信息 | SCAP40-292M292F-XXX | SCAP40-292F24M-XXX | SCAP40-292M292M-XXX | |
连接器1类型 | 2.92mm，公 | 2.92mm，母 | 2.92mm，公 | |
连接器1体型 | 直 | |||
连接器1极性 | 标准 | |||
连接器1材质 | 不锈钢 | |||
连接器2类型 | 2.92mm，母 | 2.4mm，公 | 2.92mm，公 | |
连接器2体型 | 直 | |||
连接器2极性 | 标准 | |||
连接器2材质 | 不锈钢 | |||
配接电缆 | UFB142A | GT147A | GT3507 | |
铠甲类型 | 无 | |||
电气性能参数 | ||||
阻抗 | 50Ω | |||
频率范围 | DC-40GHz | |||
驻波比 | ≤1.44 | |||
插入损耗 | 详见产品规格资料 | |||
相位均衡 | 2°@10GHz，3°@18GHz | 5°@18GHz | / | |
屏蔽性能 | <-100dB@1GHz | <-100dB@1GHz | <-90dB@1GHz | |
额定功率 | 70W@40GHz，VSWR1.0 | 220W@5GHz，VSWR1.0 | 200W@5GHz，VSWR1.0 | |
环境参数 | ||||
工作温度范围 | -40°C至+165°C | |||
2002/95/EC（RoHS） | 符合 | |||
电缆参数 | ||||
中心导线 | 镀银铜线 | |||
绝缘体 | 低密度PTFE | ePTFE | ||
护套 | FEP | |||
电容（pF/m） | 80.38 | 86 | / | |
传播速度（%） | 83 | 77 | 85 | |
最小弯曲半径 | 9.65mm | 6.35mm | 6.35mm | |
护套直径 | 3.61mm±0.13 | 3.73mm | 3.60mm±0.13 | |
