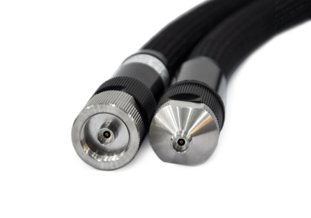

 | 型号：SCVA3-35F35M-800VA 描述：NMD接口，3.5mm母-3.5mm公VNA专用测试电缆，DC-26.5GHz，配多层复合铠甲 阻抗：50Ω |

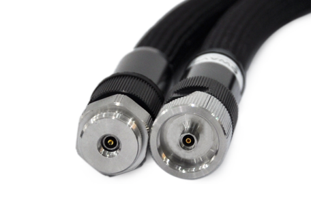

 | 型号：SCVA3-185F185F-630VA 描述：NMD接口，1.85mm母-1.85mm母VNA专用测试电缆，DC-67GHz，配多层复合铠甲 阻抗：50Ω |

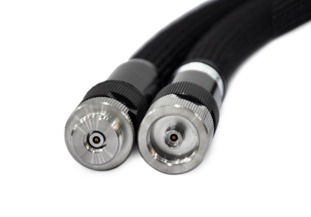

 | 型号：SCVA3-24F24F-630VA 描述：NMD接口，2.4mm母-2.4mm母VNA专用测试电缆，DC-50GHz，配多层复合铠甲 阻抗：50Ω |

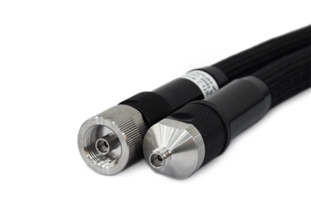

 | 型号：SCVA3-185F185M-630VA 描述：NMD接口，1.85mm母-1.85mm公VNA专用测试电缆，DC-67GHz，配多层复合铠甲 阻抗：50Ω |
SCVA3-35F35M-800VA
SCVA3-185F185F-630VA
SCVA3-24F24F-630VA
SCVA3-185F185M-630VA
基本信息 | SCVA3-35F35M-800VA | SCVA3-185F185F-630VA | SCVA3-24F24F-630VA | SCVA3-185F185M-630VA |
连接器1类型 | NMD3.5mm, F | NMD1.85mm, F | NMD2.4mm, F | NMD1.85mm, F |
连接器1体型 | 直 | |||
材料与电镀 | 钝化不锈钢 | |||
连接器2类型 | NMD3.5mm, M | NMD1.85mm, F | NMD2.4mm, F | NMD1.85mm, M |
连接器2体型 | 直 | |||
材料与电镀 | 钝化不锈钢 | |||
电缆长度 | 800mm | 630mm | 630mm | 630mm |
电气性能参数 | ||||
阻抗 | 50Ω | |||
频率范围 | DC-26.5GHz | DC-67GHz | DC-50GHz | DC-67GHz |
驻波比 | ≤1.25 | ≤1.50 | ≤1.35 | ≤1.50 |
插入损耗 | ≤1.8dB | ≤5.8dB | ≤3.2dB | ≤5.8dB |
相位均衡 | ≤±2.5° | ≤±6.5° | ≤±3.5° | ≤±6.5° |
幅度均衡 | ±0.05dB | |||
环境参数 | ||||
工作温度范围 | 0°C至+40°C | |||
存储温度范围 | 从-40°C至+75°C | |||
机械参数 | ||||
铠甲类型 | 多层复合铠甲 | |||
最小弯曲半径 | 50mm | |||
护套外径 | 15.2mm | |||
插拔次数 | >2000 | |||
