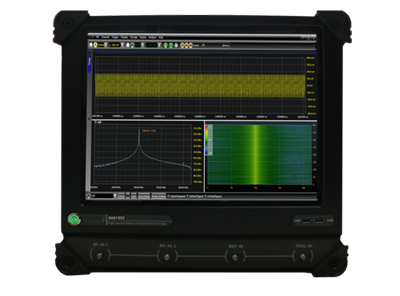

SAS1000系列高速信号采集存储分析仪

盛铂科技SAS1000系列高速信号采集存储分析仪采用盛铂科技创新的软件定义无线电系统平台专为高速信号采集存储而设计，共有16个型号，依据不同型号采集输入通道数分别有1、2、4、8，最高采样率可达5GS/s，其输入带宽最高为1.5GHz，同时其经过优化设计的8位ADC仍能保障较高的采样精度。盛铂科技咨询热线：400-621-8906

X-Stream高速存储流盘技术

SAS1000系列高速信号采集存储分析仪采用了盛铂科技独有的 X-Stream技术，因此流盘存储器的读写效能相较于其它传统解决方案成几何倍数的提升，其连续顺序写入速度可达8.2GB/s，连续顺序读取速度更是达到惊人的12GB/s！

SAS1000系列所有型号为了客户基本的应用需求均标配了基于X-Stream技术的1TB高速存储流盘，并可依据客户不同应用需求选购最大8TB的高速存储流盘。

先进和精巧的采集前端设计

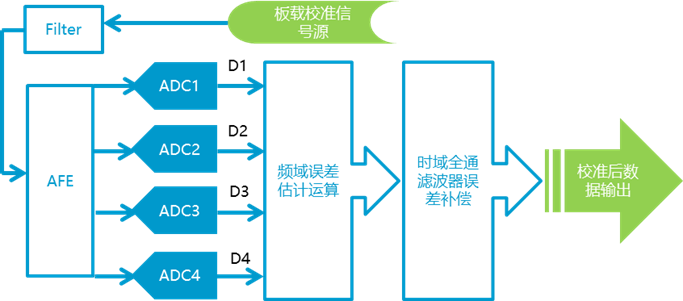

板载交织采样实时校准技术

盛铂科技的射频信号源技术可提供精准的板载校准源和优异的校准算法支持动态和静态适配误差校准，可使得高速采样的SNR和SFDR达到单个ADC所能达到的性能。

DFS动态精益采样技术支持射频直采

盛铂科技通过创新设计，在SAS系列高速信号采集存储分析仪的采集前端除了提供传统的标准固定采样时钟利用倍频或分频对采样率进行设置外还额外集成了一个频率步进变化分辨率低至1Hz的高稳定高精度的信号源，这个信号源也可作为ADC的采样时钟来使用，这就是盛铂科技的DFS动态精益采样技术。

利用DFS动态精益采样技术1Hz步进频率调节，SAS系列可实现在10MHz至最大采样率范围内以1Hz步进精确设置采样频率，可保证带通采样后的信号频谱不发生混叠，这就意味着SAS系列可以更加容易应对不同信号处理要求的下的采样率设置。

小电压输入量程和极低本底噪声

SAS1000系列虽然只有8bit的ADC，但却提供了小电压输入量程选项，其最小可选输入量程可低±40mV，此时电压分辨率也可达0.3mV，而本底噪声也小于0.2mV。

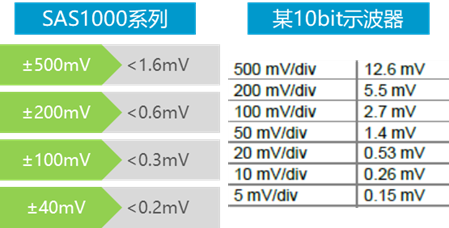

SAS1000系列8bit的ADC本底噪声与某知名品牌10bit示波器本底噪声对比。

灵活、开放和强大的GPU异构处理

盛铂科技SAS1000系列创新的引入了信号采集到FPGA+GPU+CPU的数据运算异构处理方式，其在信号实时运算分析功能上展现出了能力并同时兼具了灵活的二次开发能力，用户只需要对基于PC操作系统的C或C++等通用编程语言有所了解就可以完成对仪器的二次定义而无需对仪器硬件实现的过程有任何了解。

实时GNSS信号分析

基于GPU异构实时运算，SAS1000系列还提供了功能强大的GNSS分析功能选件—SX-GNSS，使用该选件，从某种意义上SAS1000系列可以被理解为一台专业的GNSS数字中频信号软件接收机！

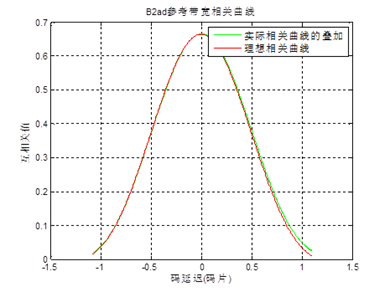

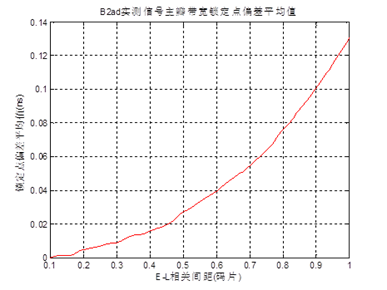

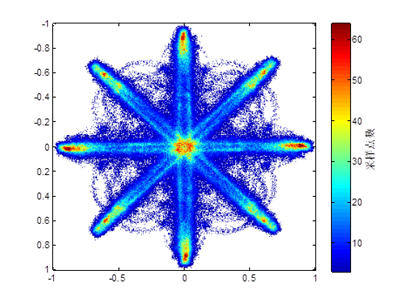

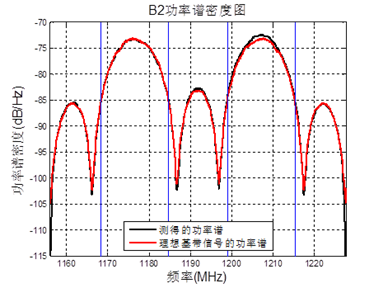

SAS系列使用SX-GNSS选件对北斗2信号进行实时分析。

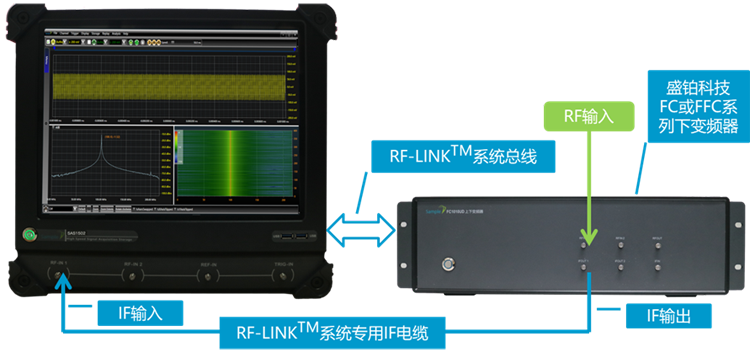

RF-Link智能下变频系统技术

当SAS系列采用RF-LinkT智能下变频系统技术与盛铂科技FC和FFC系列下变频器进行系统集成时，将会变身为一个很棒的射频微波信号采集存储分析系统。整个RF-Link的系统搭建过程十分简单也很智能，系统搭建完毕后SAS系列将会自动获得FC或FFC系列下变频产品的具体型号和所有变频相关参数，并取得对整个系统的控制权，此后无需再独立操作外部下变频产品即可获得系统参数的匹配方式。

SAS1000系列高速信号采集存储分析仪主要订货信息

主机型号*	描述
SAS1121	500MHz带宽，8bit，1.25GS/s，1通道信号采集存储分析仪
SAS1122	500MHz带宽，8bit，1.25GS/s，2通道信号采集存储分析仪
SAS1124	500MHz带宽，8bit，1.25GS/s，4通道信号采集存储分析仪
SAS1124E	500MHz带宽，8bit，1.25GS/s，经济型4通道信号采集存储分析仪
SAS1128	500MHz带宽，8bit，1.25GS/s，8通道信号采集存储分析仪
SAS1251	1.5GHz带宽，8bit，2.5GS/s，1通道信号采集存储分析仪
SAS1252	1.5GHz带宽，8bit，2.5GS/s，2通道信号采集存储分析仪
SAS1252E	1.5GHz带宽，8bit，2.5GS/s，经济型2通道信号采集存储分析仪
SAS1254	1.5GHz带宽，8bit，2.5GS/s，4通道信号采集存储分析仪
SAS1254E	1.5GHz带宽，8bit，2.5GS/s，经济型4通道信号采集存储分析仪
SAS1501	1.5GHz带宽，8bit，5GS/s，1通道信号采集存储分析仪
SAS1502	1.5GHz带宽，8bit，5GS/s，2通道信号采集存储分析仪
SAS1502E	1.5GHz带宽，8bit，5GS/s，经济型2通道信号采集存储分析仪
SAS1504	1.5GHz带宽，8bit，5GS/s，4通道信号采集存储分析仪
SAS1504E	1.5GHz带宽，8bit，5GS/s，经济型4通道信号采集存储分析仪
SAS1508	1.5GHz带宽，8bit，5GS/s，8通道信号采集存储分析仪

* 所有型号均标配 1TB高速SSD流盘。

选件型号	描述

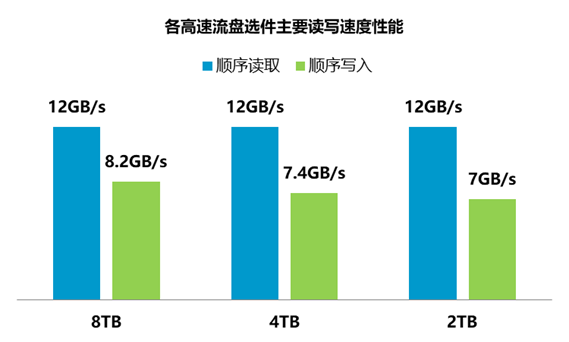

OPT-S10-02TE	2TB高速SSD流盘（仅适用于SAS1121）：顺序写入速度约2.88GB/s，顺序读取速度约3.14GB/s
OPT-S10-02T	2TB高速SSD流盘：顺序写入速度约7GB/s，顺序读取速度约12GB/s
OPT-S10-04T	4TB高速SSD流盘：顺序写入速度约7.4GB/s，顺序读取速度约12GB/s
OPT-S10-08T	8TB高速SSD流盘：顺序写入速度约8.2GB/s，顺序读取速度约12GB/s
OPT-S10-FS	动态采样模式，采样率可1Hz步进调整
OPT-S10-LV	±40mV, ±100mV, ±200mV, ±500mV小电压输入选件
S10-RFLink	智能下变频模式选件，与下变频相参并可以自适应模式进行不错的采集及分析模式匹配
S10-GNSS	GNSS信号采集分析，支持多个频点：GPS L1、BDII：B1、B2、B3等的信号解算等
OPT-S-GPS-T	GPS时间戳及位置信息（含天线）
OPT-S10-OL	换装Linux操作系统
