SOR160系列高速光纤海量存储记录系统

•多种光纤IO协议可用，包括Aurora，ODI，Interlaken，串行FPDP等

SOR160系列高速光纤记录系统是用于高速数据记录和回放的独特解决方案。该系统利用PXI Express架构来提供模块化，灵活的解决方案，可以针对几乎任何需求进行定制。主要记录引擎盛铂科技SOC40高速光纤数据交换板是具有高速RAM和高性能FPGA的PXIe板。该板管理往返存储设备的数据流，还提供用于高速数据输入或输出的光纤通道。SOC40板可以单独使用并提供高达5GB/s（40Gbps）的速度，也可以与其他SOC40板一起菊链使用，以达到20GB/s（160Gbps）的数据流性能。

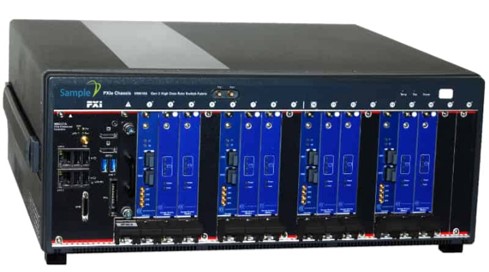

典型的系统配置将包括基于Intel处理器的控制器，一个或多个SOC40板以及一个或多个基于SDM-8T SSD的存储板。PXI Express背板支持多种配置以及存储和记录板的组合，几乎可以满足任何要求。如果需要，扩展系统还可以使用附加的机架来提供附加的存储容量。

盛铂科技的X-Stream技术体系结构提供了端到端（P2P）的方式在PCI Express总线结构上进行移动数据的功能。这允许硬件数据直接的从ADC或其他PCI Express源端流向数据存储端或从数据存储端流向DAC硬件或其他PCI Express设备端，同时不会受到X86系统瓶颈的影响。该体系架构下存储系统还可以同时与来自多个PCI Express设备端进行数据交互。

SOR160系列高速光纤记录系统中使用的存储设备是M.2 NVMe PCI Express标准固态驱动器。使用盛铂科技SDM-8T作为存储控制单元，每个SDM-8T存储控制单元占用一个PXI Express插槽，每个SDM-8T存储控制单元最多可安装4个NVMe SSD。每个SDM-8T的最大容量为8TB，未来的容量有望更高，每个SDM-8T可提供高达7.1GB/s的连续读/写速度。SDM-8T存储控制单元的使用即使在高水平的冲击和振动下也可提供一致的性能。当前的标准配置在4U 22英寸深的机箱中最多支持128 TB的存储。

SOR160系列中SOC40高速光纤串行数据交换板上的FPGA可选地包括多达24个通道（48根光纤）的高速光纤，并且支持许多不同的高速串行协议。这些接口上可能的协议包括ODI（光学数据接口），Interlaken，串行FPDP和Aurora。还可以根据客户要求添加其他接口。

光纤接口还可用于扩展记录器性能。例如，使用4个SOC40高速光纤串行数据交换板并通过菊链方式可将单个高速数据路径速度提升至20GB/s（160Gbps），当然也可以单独使用它记录多个相对慢速的数据通道。

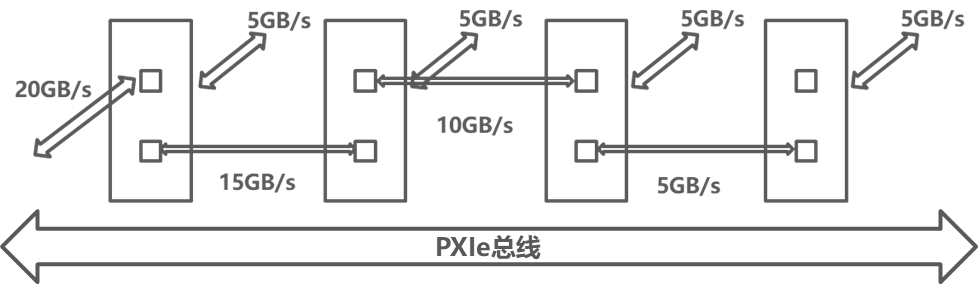

SOR160系列可使用4块SOC40高速光纤串行数据交换板以菊链方式获得对外高达20GB/s（160Gbps）的数据交互速率

SOR160系列高速光纤记录系统中的模块硬件通过连接到PXI Express背板时钟信号进行同步，同时它们还具有前面板信号输入输出连接器，这些输入输出接口可以适应客户的不同需求，以提供客户应用所需的触发，事件标记和跨平台同步等。

SOR160系列随附的软件开发工具包（SDK）包括对.NET开发环境的支持。这包括C＃，Visual Basic和C ++ CLI等语言。该SDK还包括一个完整的基于“ C”的界面，以兼容几乎所有编程语言的使用。这其中包括LabVIEW和MATLAB等编程环境。

•“3”对应XX表示：SDM-8T存储板卡的数量，填1表示一块板卡、填2表示两块板卡……SDM-8T存储板卡的数量必须大于或等于SOC40高速光纤串行数据交换板卡的数量，单台设备仅选择1块SOC40高速光纤串行数据交换板卡时最多可选16块SDM-8T存储板卡，且随着SOC40的数量递增SDM-8T的数量递减。
