Conduant存储和回放系统

Conduant的存储记录和回放系统克服了对RAID以及其它传统的储存和记录环境来说常见的瓶颈问题。Conduant的子系统以及电子板解决方案具有以下功能：
以高达1.6 GB/s的稳定速度对电子数据进行记录和回放；
单个系统的容量超过32TB；
硬件对硬件直接记录和回放（点对点）；
使用多种商业现货（COTS）数据采集、数据捕获以及输出硬件，创建适合您的高性能应用工具；
可靠性和可扩展性，能达到当前绝大多数的应用需求。

产品介绍：应用背景

透视当今和未来的发展趋势，Conduant存储和回放系统解决方案正在不断地扩大应用范围。

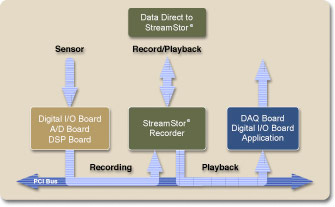

Conduant的存储和回放系统技术绕过了计算机系统中固有的常见瓶颈问题，即系统内存、CPU以及操作系统。Conduant的存储和回放系统通过PCI或FPDP总线直接进行硬件传输，接收来自数据采集源的数据流，然后将数据记录到IDE磁盘驱动器上。这种方法保证了性能的稳定，因此，在要求可靠、零错误、高速且/或进行长时间数据流传输的高级应用中，Conduant的存储和回放系统成为理想的记录和回放解决方案。

当前主要用途

Conduant的存储和回放系统最初用来替换老化的基于磁带的记录系统，现在它已经成为高速且拥有长时间记录空间的重要应用。在处理大量高速输入原数据的环境中，Conduant的存储和回放系统的优势在于零错误的记录和回放性能。Conduant的存储和回放系统现在的主要应用包括：

• 科学研究：高能物理学，射电天文学
• 超速雷达和声呐记录：导弹追踪、侦查、天气系统
• 高分辨率视频影像以及监控：科学、工业、商业
• 仪表化数据采集：振动、压力、数字信号处理

未来前景

Conduant突破性技术的应用范围可以根据客户的需求扩大到各种行业和学科，如：

• IT备份： 灾难复原、磁盘到磁盘备份、磁盘拷贝
• 油/气勘探：地震数据记录
• HDTV：直接将高清电视录制到磁盘上
• 大规模、高分辨率视频监控：机场安检
• 视频点播：存储和交付
• WCDMA记录：无线区域测量

机箱系统

Big River™ DM-125-3U Storage Unit Big River™ DM-125-3U存储单元可为基于PCI Express的系统提供磁盘存储资源。



Big River™ DM-8M-3U mSATA Big River™ DM-8M-3U存储单元可为基于PXI Express的系统提供磁盘存储资源。

LTX e PCI Express Storage Array LTXe是基于普通用途的存储阵列，位于浅埋式1U机架式机箱内。



Big River™ LTX3 Portable Recorder Big River™ LTX3记录系统装置封装紧凑，节能高效，并具有高达800MB/S的记录和回放性能。



Big River™ RTX16 Big River™ RTX16数字记录系统装置能为客户提供StreamStor®高速记录和回放技术，而该技术已被用于工业用重型19寸机架式机箱。该系统包括了用于增强商业现货（COTS）部件灵活性的PCI底板，一组用于数据存储的可单独拆卸的硬盘驱动器，以及一个可用来处理命令和控制以及用于数据操作的板载双核Xeon服务器。









Big River™ NTX16 Big River™ NTX16记录系统装置具有速率高达800MB/s的记录和播放性能，采用浅埋式3U机架式机箱。NTX16的深度仅略大于21寸，但在记录和回放应用中的表现和性能却极为出色。




Big River™ LTX2 Small Form Factor Recorder Big River™ LTX2数据记录器的特征是Conduan推出的Amazon高速磁盘控制器技术以及高达3.2兆兆字节的存储容量。

Big River™ DM-425-3U Big River™ DM-425-3U存储单元可以为基于PCI Express的系统、PXI或CompactPCI （CPCI）系统提供磁盘存储资源。DM-125-3U配备一个磁盘存储器外壳，因此能够围绕同一个标准来设计高速存储应用。

Mark 5 VLBI Data System 与MIT合作设计的Mark 5 VLBI数据系统是高速磁盘记录器系列产品中在经济型机架式机箱中为射电天文学家提供可扩展性能和容量的系统。

Mark 5C VLBI Data System Mark 5C VLBI数据系统为射电天文界带来了4+ Gb/s的原始记录性能。

StreamStor® Amazon Express StreamStor® Amazon Express存储控制器具有速率高达800MB/s的记录和回放功能。最多可支持16个SATA磁盘驱动器，最大总容量达32TB（使用2TB磁盘驱动器）。

StreamStor® Amazon 对于PCI总线来说，StreamStor® Amazon SATA磁盘控制器代表了实时记录和回放磁盘控制器技术的重大飞跃。StreamStor® Amazon还提供超过400兆字节/秒的稳定性能，因此它为您的数据采集系统带来了可靠性、安全性以及数小时的工作容量。

 夹层板

Optical High Speed Serial Mezzanine Board StreamStor® FPDP2夹层板可与StreamStor ®控制器兼容使用，从而使来自FPDP（前面板数据端口）源的数据能直接输入。

Copper High Speed Serial Mezzanine Board 铜线高速串行夹层板可与StreamStor®控制器兼容使用，并从各数据源（如串行FPDP端口、串行LiteII端口或10GigE端口）接收数据的直接输入。

LVDS Mezzanine Board StreamStor® LVDS夹层板可与StreamStor®控制器兼容使用，从而为低压差分信号（LVDS）输入数据提供直接的数据输入端口。

StreamStor® FPDP2 Mezzanine Board StreamStor® FPDP2夹层板可与StreamStor ®控制器兼容使用，从而使来自FPDP（前面板数据端口）源的数据能直接输入。

SNAP12 Optical FPGA Card Conduant SNAP12光学FPGA输入/输出板为用户提供了一个硬件平台，使数据能通过8线Gen2 PCI Express接口和12线光学接口维持全双工高带宽传输。
