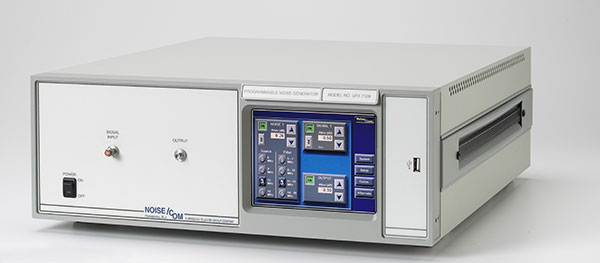

PNG7000A系列可编程白噪声信号源

Noisecom的PNG7000A可编程高斯白噪声信号源可以为误码率(BER)测试应用提供一个可控信噪比(SNR)或载噪比(CNR)的合路信号，具体功能是基于用户提供信号和内部产生的高精度高斯白噪声源，仪器的一个重要的特点是这种合路信号的低失真路径，而有关输出信号也可以作为时域的抖动测试所需的随机源。

有关信号路径的正常插入增益为0dB，并伴随以很低的幅度和相位脉动；仪器可以提供高波峰因子噪声，这使得精确的BER测试在大CNR或Eb/No(比特能量噪密度比)的情况下也可以完成；基于选件PNGopt07的DC耦合功能允许将噪声直接加到数字TTL，ECL或类信号中。

标准的PNG7000A是一个宽带仪器，但对于需要更广频段的应用，它可以选配包括最多含5个带通的噪声源，以在指定频段内达到优化平坦度，Noisecom可以为用户客户化定制。仪器装备有6.25”彩色TFT触摸屏,噪声功率,噪声开关切换,信号开关切换和噪声源的选择可透过触摸屏面板控制,或经过Ethernet，IEEE-488或RS232串口进行远程控制。仪表还可方便地集成到ATE系统中通过软件控制来减少生产用测试时间。通过外置的高精度功率计，C/N或的Eb/No设置可以准确的完成。

另当外部CNR校验完成后，比率更改可以在没有降低精度情况下,通过内置的高精度衰减器来改变噪声功率，这样可以将CNR的精度保持在原有的水平。正常的噪声输出功率在出厂时在0dB衰减器设定的情况下经过校验,并用dBm/Hz来显示。

通用指标

Ÿ   白噪声输出

Ÿ   最小18 dB的波峰因子

Ÿ   输出噪声功率：-3dBm

Ÿ   噪声衰减器：0 到63dB (0.25dB步进)

Ÿ   噪声衰减器精度：±0.2dB 或0.5% (1 -500 MHz)

                                ±0.2dB 或1% (500MHz –1GHz)

                                ±0.3dB 或2% (1GHz –2GHz)

Ÿ   信号路径增益：0 ±1dB

Ÿ   群延迟变化：±0.2nsec/40MHz

Ÿ   标准连接头：SMA母头

Ÿ   6.25”彩色VGA, TFT 触摸屏

Ÿ   尺寸：约43.7cm(宽)x16cm(高,含底脚)x49.5cm(长)

Ÿ   电源: 230VAC, 50Hz (选件03)

Ÿ   工作温度：-10℃到+65 ℃

应用

Ÿ   误码率和抖动测试

Ÿ   串行数字测试(Serial Data Testing)

Ÿ   载噪比测试

Ÿ   Eb/No测试

Ÿ   多工器(Multiplexer)

Ÿ   硬盘驱动器通道测试(Disk Drive Channel Testing)
