首页 > 产品展示 > 射频、微波信号产生与分析 > 噪声源 > GPS7500噪声与干扰发生器

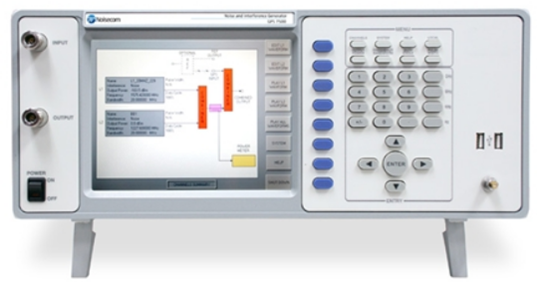

Noisecom GPS7500噪声与干扰发生器能产生高达40MHz带宽的任意波形，用于测试GPS接收机对干扰、脉冲、CW、噪声和我们能想象到的任何干扰的敏感度。模块化方式提供了可扩展性，可与其他独立的可编程发生器结合，用于L1、L2或L5频带。这种组合允许仅使用一台仪器就足以支持现在以及将来可能的GPS标准。
内置校准和机载功率计确保测量值始终准确。真正的高斯噪声源提供了固定的低电平基准，可根据此基准校准任意波形的输出功率。内置功率计可有助于此校准，并可将高输出功率电平设置为高达+21dBm。GPS7500有三种主要模式：
• 合成连续波（CW）
• 任意干扰，包括宽带高斯噪声
• 脉冲模式
任意干扰模式下可能产生的、我们可以想象的任何任意干扰波形。之后，这些波形（其中可能包括正弦波、噪声、AM等），然后就可以0至100%之间的任意占空比进行脉冲，分辨率为6.67毫微秒。
嵌入式PC允许用户自定义波形和定制编程。以太网端口支持连接到LAN和TCP/IP命令集，用于远程控制。
模块化设计可实现众多选件，包括双信道（L1、L2或L5）和内置的低相位噪声合成器。还有一个具有双路输出的可选GPS信号分路器，用于获得隔离的原始参考输出和一个干扰加GPS组合输出。
优势：
• 集成方法：包含一个或两个（可选）独立的任意波形发生器。允许同时测试L1和L2或L5频率。
• 价值：内置GPS信号和干扰组合器、高斯噪声源和功率计，用于自动高低功率电平校准。
• 保护投资：在需要新的独立频带时，GPS7500可以很轻松升级。任意波形发生器允许创建我们可以想象的任何干扰或干扰波形。
• 真正的GPS“标准”：GPS7500支持所有GPS对DO-229、DO-235和DO-253噪音和干扰敏感度的现有测试。
• 方便使用：仅需按下一个按钮便能访问预存的GPS测试参数表。光标会自动导向GPS标准模板，便于操作人员快速查看所有测试标准。
技术特性
• +21 dBm输出功率
• 1000至2000 MHz合成器
• 40 MHz任意波形
• 164.5 dB开/关比
• 0至50℃下+/-0.5 ppm
应用
GPS接收机测试与对以下干扰源的敏感度：
• RTCA DO-229、DO-235与DO-253
• Galileo
• GLONASS
• 汽车标准
• 手机定位和E911服务
GPS7500支持的RTCA测试用例示例 | ||||||
测试用例频率（MHz） 噪声带宽 电源（dBm） 脉冲宽度 | 占空比 | 注意 | ||||
宽带干扰 | 1575.42 | 100 kHz | -110.5 | 无 | 100% | |
1575.42 | 20 MHz | -97.5 | 无 | 100% | ||
连续波 | 1525.0 | CW | -12.0 | 无 | 100% | |
干扰（CWI） | ||||||
1555.42 | CW | -89.5 | 无 | 100% | ||
1575.41998 | CW | -120.5 | 无 | 100% | ||
1595.42 | CW | -89.5 | 无 | 100% | ||
1610.00 | CW | -30.0 | 无 | 100% | ||
1618.00 | CW | -12.0 | 无 | 100% | ||
1626.00 | CW | +8.0 | 无 | 100% | 仅带SATCOM的飞机 | |
GPS@最大值 | 1575.42 | 100 kHz | -110.5 | 无 | 100% | 以最大GPS射频电源 |
功率电平 | 1575.42 | 20 MHz | -97.5 | 无 | 100% | 以最大GPS射频电源 |
脉冲干扰 | 1575.42 | 100 kHz | +20 | 1 ms | 10% | |
1575.42 | 100kHz | +20 | 125.0 us | 10% | 仅GPS和WAAS组合 | |
规格 | ||
描述 | 规格 | 注意 |
CW工作频率范围 | 1000 MHz至2000 MHz | 内部合成器 |
噪声与脉冲干扰 | 1575.42 MHz（L1）和可选 | |
中心频率 | 1227.6 MHz（L2）或1176.45 MHz（L5） | 各频带可在+/20MHz内可调 |
任意信号（AM、噪声、脉冲） | 0至40 MHz | |
3dB带宽 | ||
频率稳定性 | +/- 0.5 ppm | 0至55℃内 |
最小频率分辨率 | 20 kHz | |
相位噪声 | 偏移-46 dBc/Hz @ +/- 20 kHz | 最多所有模式 |
偏移-122 dBc/Hz @ +/- 100 kHz | 典型CW模式 | |
典型杂散输出 | 偏移-52 dBc @ <+/- 21.5 MHz | 所有模式 |
偏移-80 dBc @ >+/- 21.5 MHz | CW模式 | |
CW模式下的最大杂散输出 | 1564.42 MHz和1586.42 MHz之间-122.5 dBc | 用于<1525 MHZ或>1610 MHz的CW信号。 |
可用输出功率 | +10 dBm @ 1000至2000 MHz | 在内置GPS加干扰之后 |
+21 dBm @ 1555至1595 MHz组合器 | ||
最低输出功率 | -126.5 dBm | 所有模式 |
-170.5 dBm/Hz | 噪声模式 | |
输出功率分辨率 | 0.1 dB | |
干扰/信号比率 | 可达155 dB | 相对于-134.5 dBm GPS信号 |
最小脉冲开/关比 | 164.5 dB | 在脉冲模式下，1575至1595 MHz，>+20 dBm。 |
脉冲占空比 | 0-100% | |
脉冲宽度分辨率 | 6.67 ns | |
脉冲重复率 | 5 Hz至75 MHz | |
最大CW，噪声 | -41.25 dBm/MHz | GPS输入隔离 |
或GPS输入时的脉冲电源 | ||
通用 | ||
处理器 | Pentium | |
操作系统 | XP | |
显示屏 | 8.4"TFT-LCD彩色 | |
远程接口 | 以太网 | GPIB可选 |
外部基准输入 | 10MHZ | 内部/外部参考为软件可选 |
