SMF115低相位噪声贴片式0.2至15GHz频率综合器

盛铂科技SMF115低相位噪声贴片式频率综合器的频率范围覆盖200MHz至15GHz。频率的最小步进为10MHz。SMF115内部采用数字锁相环设计,可实现较小的频率步进。具有频率分辨率高、输出频率范围宽、工作稳定、跳频控制方便等优点。
SMF115另一个重要特点在于它采用贴片封装拥有极小的体积,重量轻,便于集成,这种紧凑的设计可以更好的集成到各种高性能的微波组件、无线接收机、数字采集等系统中。
产品特点:

•输出频率200MHz~15GHz;
•低成本,贴片封装,便于集成
•小体积:20*16*4mm
•SPI控制

产品主要技术指标:

主要电性能指标
输入参考频率(MHz)
100
输入参考功率(dBm)
5±3
频率稳定度
同步于外参考
频率准确度
同步于外参考(<30mHz)
输出频率(MHz)
200~15000
频率步进(MHz)(1)
10
跳频时间(μs)
≤200
输出功率(dBm)
3±3(200MHz~14GHz)
-5±5(14GHz~15GHz)
杂散(dBc)(2)
≤-65dBc(200MHz~14GHz)
≤-60dBc(14GHz~15GHz)
谐波(dBc)(3)
≤-3
相位噪声
(输入频率)
dBc/Hz@100Hz
≤-125
dBc/Hz@1kHz
≤-153
dBc/Hz@10kHz
≤-160
dBc/Hz@100kHz
≤-160
dBc/Hz@1MHz
≤-165
相位噪声
(输出频率)

dBc/Hz@100Hz
@500MHz
≤-108
@1GHz
≤-100
dBc/Hz@1kHz
≤-119
≤-113
dBc/Hz@10kHz
≤-126
≤-120
dBc/Hz@100kHz
≤-126
≤-120
dBc/Hz@1MHz
≤-144
≤-138
dBc/Hz@100Hz
@5GHz
≤-88
@15GHz
≤-79
dBc/Hz@1kHz
≤-99
≤-91
dBc/Hz@10kHz
≤-105
≤-96
dBc/Hz@100kHz
≤-105
≤-96
dBc/Hz@1MHz
≤-124
≤-114
备注:该相位噪声指标为频率步进为10MHz,如果频率步进小于10MHz时相位噪声会相应恶化。
供电(V/A)
    电源1:+3.3Vcc1/10mA(数字供电);
电源2:+3.3Vcc2/400mA(模拟供电)
外形尺寸
20×16×4mm
控制方式
SPI
工作温度(℃)
-40~+70
储存温度(℃)
-55~+85

备注:
(1)跳频时间:跳频时间定义为SMF115接收到命令开始到频率稳定与目标频率误差小于1MHz的时      间间隔;
(2)杂散:当频率步进小于10MHz,频率可以输出,杂散为-50dBc;
(3)谐波:输出频率的高次谐波较大,建议用户必须滤波处理。

实测数据:

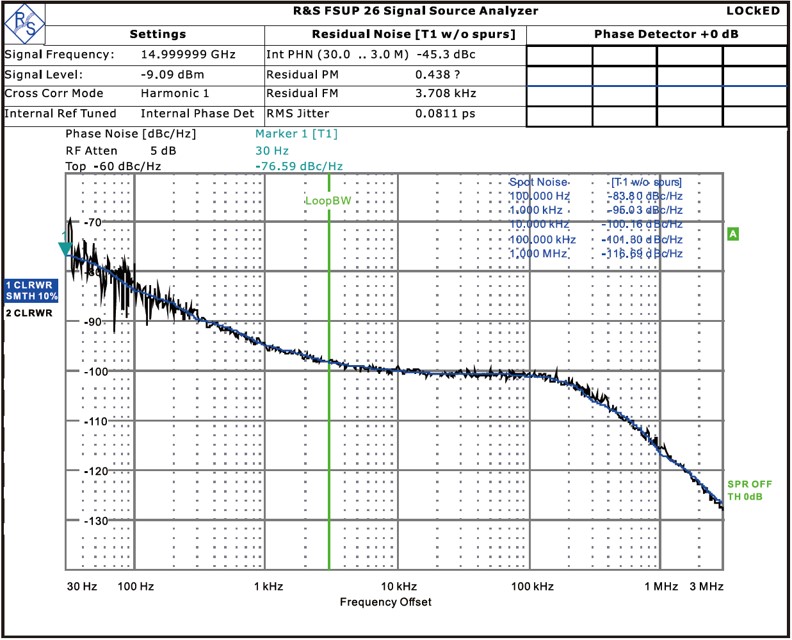

SMF115输出15GHz时相噪曲线
