主要电性能指标 | |||||
输入参考频率（MHz） | 100 | ||||
输入参考功率（dBm） | 5±3 | ||||
频率稳定度 | 同步于外参考 | ||||
频率准确度 | 同步于外参考 | ||||
输入参考相位噪声参考 | ≤-155dBc/Hz@1kHz | ||||
输出频率（MHz） | 200~15000 | ||||
频率步进（Hz） | 0.1 | ||||
跳频时间（uS）（1） | ≤200 | ||||
输出功率（dBm） | 0±3 | ||||
输出功率平坦度（dB） | ±5 | ||||
杂散（dBc）（2） | 典型：-70dBc；最大：-65dBc | ||||
谐波（dBc） | ≤-5 | ||||
相位噪声 （输入频率） | dBc/Hz@100Hz | ≤-128 | |||
dBc/Hz@1kHz | ≤-155 | ||||
dBc/Hz@10kHz | ≤-165 | ||||
dBc/Hz@100kHz | ≤-165 | ||||
dBc/Hz@1MHz | ≤-165 | ||||
相位噪声 （输出频率）
| dBc/Hz@100Hz | @1GHz | ≤-105 | @5GHz | ≤-91 |
dBc/Hz@1kHz | ≤-129 | ≤-113 | |||
dBc/Hz@10kHz | ≤-135 | ≤-122 | |||
dBc/Hz@100kHz | ≤-135 | ≤-122 | |||
dBc/Hz@1MHz | ≤-138 | ≤-125 | |||
dBc/Hz@100Hz | @10GHz | ≤-85 | @15GHz | ≤-81 | |
dBc/Hz@1kHz | ≤-107 | ≤-105 | |||
dBc/Hz@10kHz | ≤-116 | ≤-114 | |||
dBc/Hz@100kHz | ≤-116 | ≤-114 | |||
dBc/Hz@1MHz | ≤-119 | ≤-114 | |||
供电（V/A） | +12±0.5V/0.75A（典型）；最大工作电压+15V | ||||
接口要求 | 射频接口：SMA-K 控制及电源接口：J30J-9-ZKP | ||||
外形尺寸及重量 | 80×65×13mm；≤160g | ||||
控制方式 | SPI | ||||
工作温度（℃） | -40~+70 | ||||
储存温度（℃） | -55~+85 | ||||

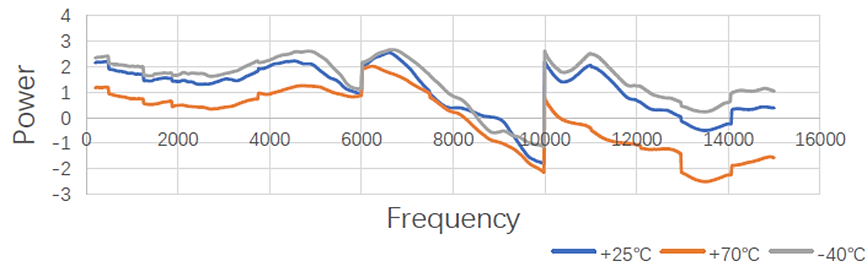

SLMF215输出功率

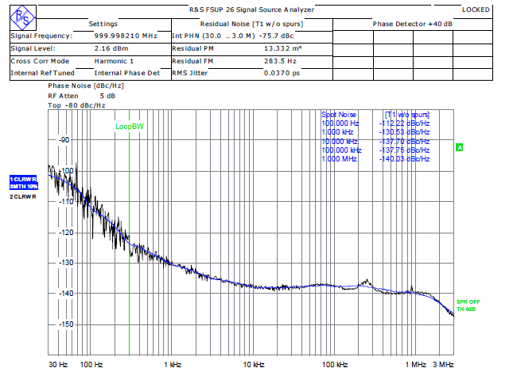

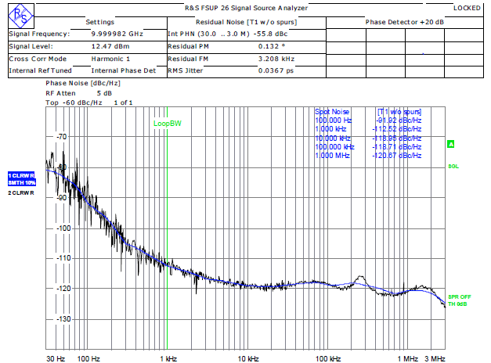

SLMF215输出1GHz时相噪曲线 SLMF215输出10GHz时相噪曲线
