主要电性能指标 | |||||
输入参考频率（MHz） | 100 | ||||
输入参考功率（dBm） | 5±3 | ||||
频率稳定度 | 同步于外参考 | ||||
频率准确度 | 同步于外参考，准确度0.04Hz | ||||
输入参考相位噪声参考 | ≤-145dBc/Hz@1kHz | ||||
输出频率（MHz） | 200~15000 | ||||
频率步进（Hz） | 1 | ||||
跳频时间（uS）（1） | ≤500 | ||||
输出功率（dBm）（2） | 1±6 | ||||
杂散（dBc） | 典型：-65dBc；最大：-60dBc | ||||
谐波（dBc） | ≤-5 | ||||
相位噪声 （输出频率）
| dBc/Hz@100Hz | @1GHz | ≤-94 | @5GHz | ≤-80 |
dBc/Hz@1kHz | ≤-105 | ≤-91 | |||
dBc/Hz@10kHz | ≤-112 | ≤-98 | |||
dBc/Hz@100kHz | ≤-114 | ≤-100 | |||
dBc/Hz@1MHz | ≤-130 | ≤-116 | |||
dBc/Hz@100Hz | @10GHz | ≤-74 | @15GHz | ≤-70 | |
dBc/Hz@1kHz | ≤-85 | ≤-81 | |||
dBc/Hz@10kHz | ≤-92 | ≤-88 | |||
dBc/Hz@100kHz | ≤-94 | ≤-90 | |||
dBc/Hz@1MHz | ≤-110 | ≤-106 | |||
供电（V/A） | +3.3±0.1V/0.6A（稳定）；最大工作电压+3.4V | ||||
启动时间 | 2s | ||||
接口要求 | 射频接口：SMA-K 控制及电源接口：绝缘子（Φ0.7） | ||||
外形尺寸及重量 | 38×38×10mm；≤45g | ||||
控制方式 | SPI | ||||
工作温度（℃） | -40~+70 | ||||
储存温度（℃） | -55~+85 | ||||

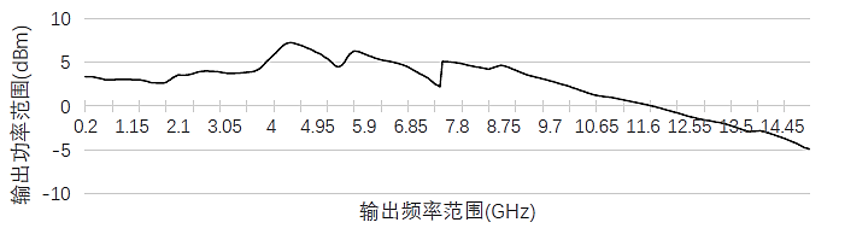

SLMF115输出功率

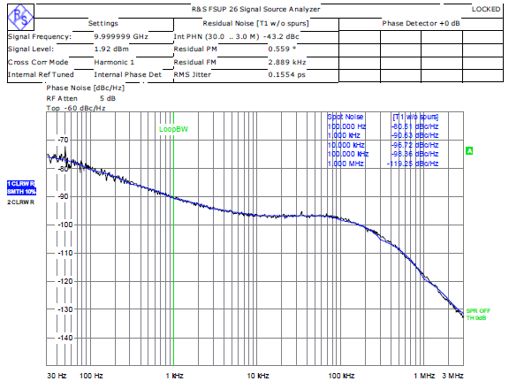

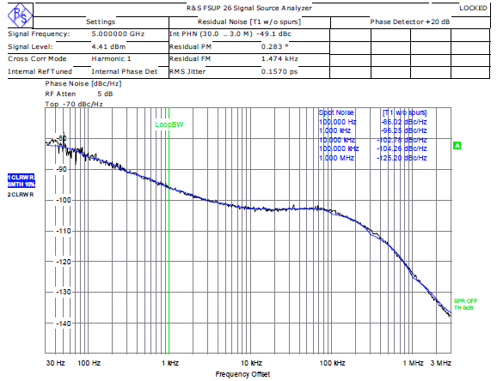

SLMF115输出5GHz时相噪曲线 SLMF115输出10GHz时相噪曲线
