参数 | 最小 | 典型 | 最大 | 单位 | |
输出信号参数 | |||||
输出频率范围 | 6 | 8 | GHz | ||
输出波形 | 正弦波 | ||||

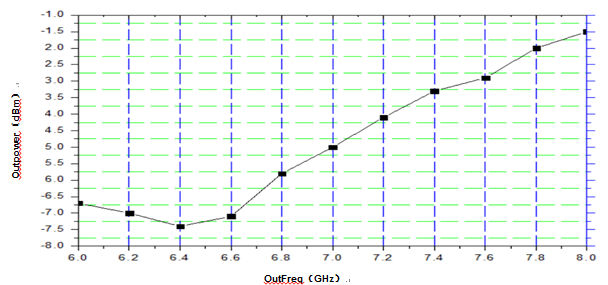

输出功率（含测试曲线，见前页） | -8 | -5 | 0 | dBm | |
频率步进 | 1 | KHz | |||
跳频时间 | 40 | 50 | 100 | μs | |
杂散抑制 | -75 | -65 | dBc | ||
谐波抑制 | -25 | -20 | dBc | ||
Fout/2谐波抑制 | -35 | -30 | dBc | ||
工作电压 | +5.5 | +6.0 | +6.3 | V | |
+13.0 | +15.0 | +18.0 | V | ||
工作电流 | +5.5V供电 | 180 | 200 | 220 | mA |
+15V供电 | 10 | 15 | 20 | mA | |
外部参考信号 | |||||
输入信号频率 | 50 | 100 | 350 | MHz | |
输入信号功率 | +0 | +6 | +12 | dBm | |
杂散抑制 | -80 | -75 | dBc | ||
输入信号精度 | ±0.1 | ±0.5 | ±1 | ppm | |
极限参数 | |||||
工作温度范围 | -40~+75 | ℃ | |||
储存温度范围 | -40~+85 | ℃ | |||
VCC+6V端最大输入 | +6.5 | V | |||
VCC+15V端最大输入 | +20 | V | |||
最大参考输入 | +18 dBm /+5.6Vpeak | ||||
相位噪声(dBc/Hz)* | |||||
频率 频偏 | 6GHz 典型值(最大值) | 6.5GHz 典型值(最大值) | 7GHz 典型值(最大值) | 7.5GHz 典型值(最大值) | 8GHz 典型值(最大值) |
1kHz | -92(-90) | -93(-90) | -93(-90) | -92 (-90) | -91 (-90) |
10kHz | -95(-95) | -97(-95) | -95 (-95) | -94 (-92) | -93(-92) |
100kHz | -90 (-90) | -90(-90) | -91(-90) | -90(-90) | -90(-90) |
1MHz | -118(-110) | -120(-110) | -124(-110) | -119(-105) | -121(-105) |
外部参考信号 | ||
输入参数 | 数值 | 单位 |
输入信号频率 | 100 | MHz |
输入信号功率 | +13±2.0 | dBm |
频率稳定度 | ±0.1 | ppm |
相位噪声 | -150@1kHz | dBc/Hz |
-160@10kHz | dBc/Hz | |
-163@100kHz | dBc/Hz | |
-170@1MHz | dBc/Hz | |
盛铂科技PDROUxxxx系列超低相位噪声锁相介质振荡器可实现在1GHz至44GHz范围内基于参考频率整数倍的任意固定频率高质量信号输出。PRDOUxxxx系列通过双环取样锁相和低相噪阶跃二极管实现取样鉴相和的方式将微波介质产生的振荡频率进行锁定，以获得非常优异的相噪特性。 PDROUxxxx系列另一个重要特点在于它拥有内参考输入和外参考输入两种型号，这种紧灵活凑的设计可以更好的根据用户实际应用需求集成到各种高性能的微波组件、无线接收机、数字采集等系统中。 该产品的超低相位噪声特征尤其适合作为高精度高速ADC/DAC时钟使用。
