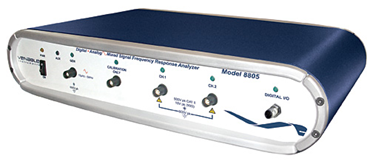

Venable 8805模数混合频率响应分析仪

接口

12C和同步输出（3.3V）

整合周期

1-10

测量频率范围：

10mHz–1MHz

支持的处理器

请联系盛铂科技

模拟分析仪

测量频率范围:

10μHz ~ 5MHz

输入配置:

单端浮动 (500V)

可选输入阻抗：

50 ohms 或 1 兆欧 (默认值)

测量精确度：

± 0.03dB + 0.1dB/MHz;

± 0.4deg + 1deg/MHz

测量技术

窄频DFT

延迟时间：0-100秒

积分时间：20毫秒~100千毫秒

积分周期：1-9999周期

输入耦合度：

DC，自动直流偏移消除

输入范围:

10mV ~ 500Vpk 全部11个范围

11范围全量程，自动调节范围

动态范围：

120 dB

CMRR/IMRR：

120 dB

最大输入

±500Vpk

最大输入耐受电压

±600Vpk

过载警报

LED指示器

信号发生器

频率范围:

正弦波1μHz ~ 5MHz

矩形波10μHz至1MHZ

交流振幅

1mV ~ 10V

直流偏置

±10V，10mV 步进

模式：

单频，正弦扫描与线性扫描步进

对数扫描

0.1 – 2000阶/十进位

10μHz – 5MHz 步进

输出幅值压缩

动态调节输出至通过Venable软件伺服保持恒定输入水平

输出阻抗：

50 ohms/2 ohms可切换

输出配置:

单端浮动

机箱接地绝缘:

600V

系统

PC接口:

USB 2.0 可用，采用IEEE-488标准接口，用于Windows下的USB、PCMCIA、PCI

辅助输出：

12Vdc/400mA 4.8W用于附件

应用软件：

Venable Stability Analysis™ v5.1，WinXP/7/8

实时显示更新

每个点均据实标出

数据分析：

增益容限、相位容限、阻抗；组件：R、L、C、Z

功率要求：

90 到 264Vac，48到 62Hz，30VA

重量/尺寸

12 磅- 17”x10”x3.5”
