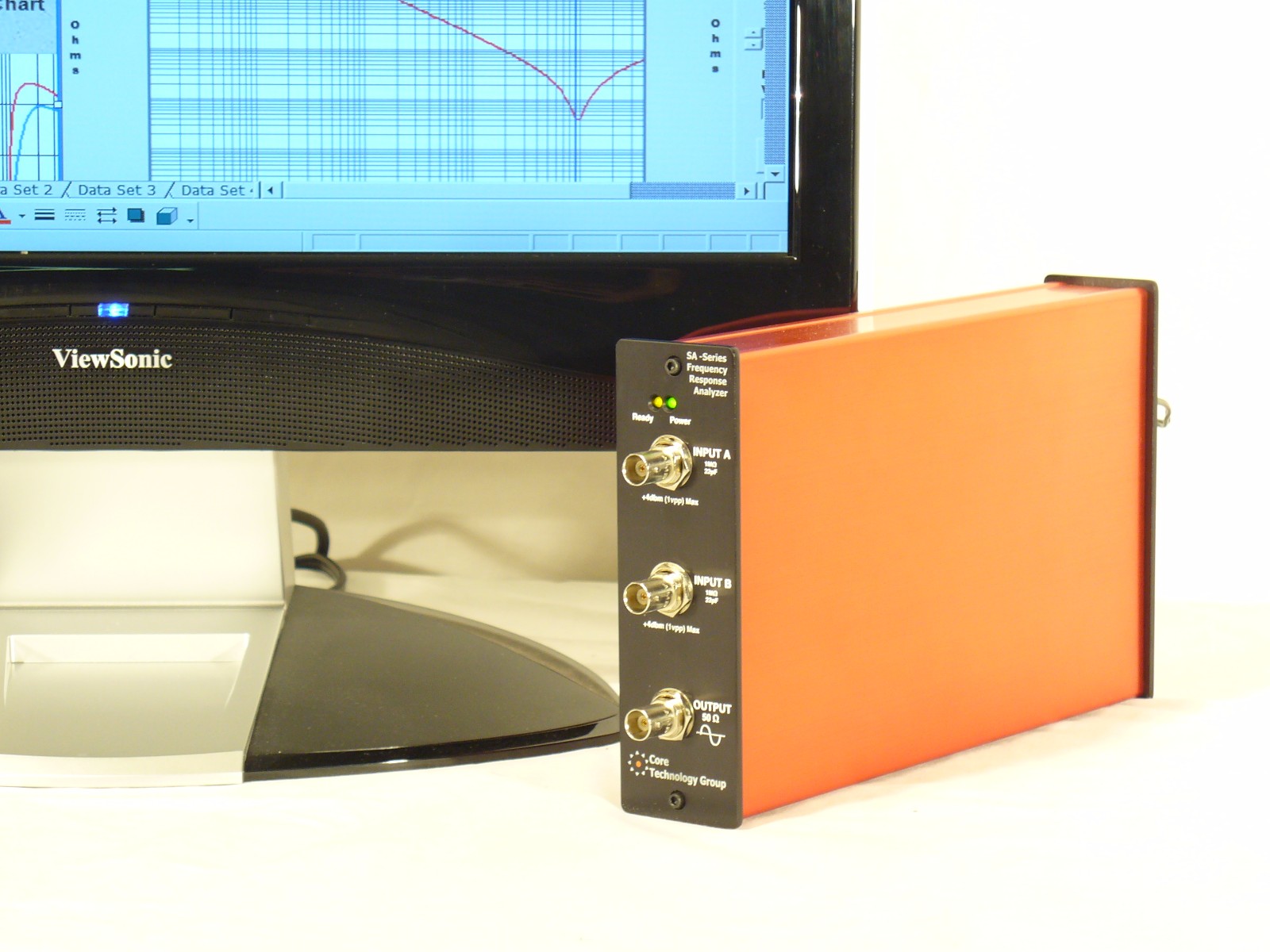

Core Technology SA/RA系列经济型频率特性分析仪采用测试硬件与显示控制分离的设计，大大减小了仪器的自身体积，更便于携带及摆放至现场测试环境。其先进、便捷的用户操作界面，是工程师深入研究回路特性、阻抗分析的可靠工具。全系列从1MHz～100MHz共4款产品供用户选择，对做定性分析的应用场合来说，尤其能体现其性价比高的优势。
Core Technology SA/RA系列经济型频率特性分析仪产品主要特点及相关应用：
特点：
应用程序接口作为选件可以购买，更便于资深使用者二次开发使用

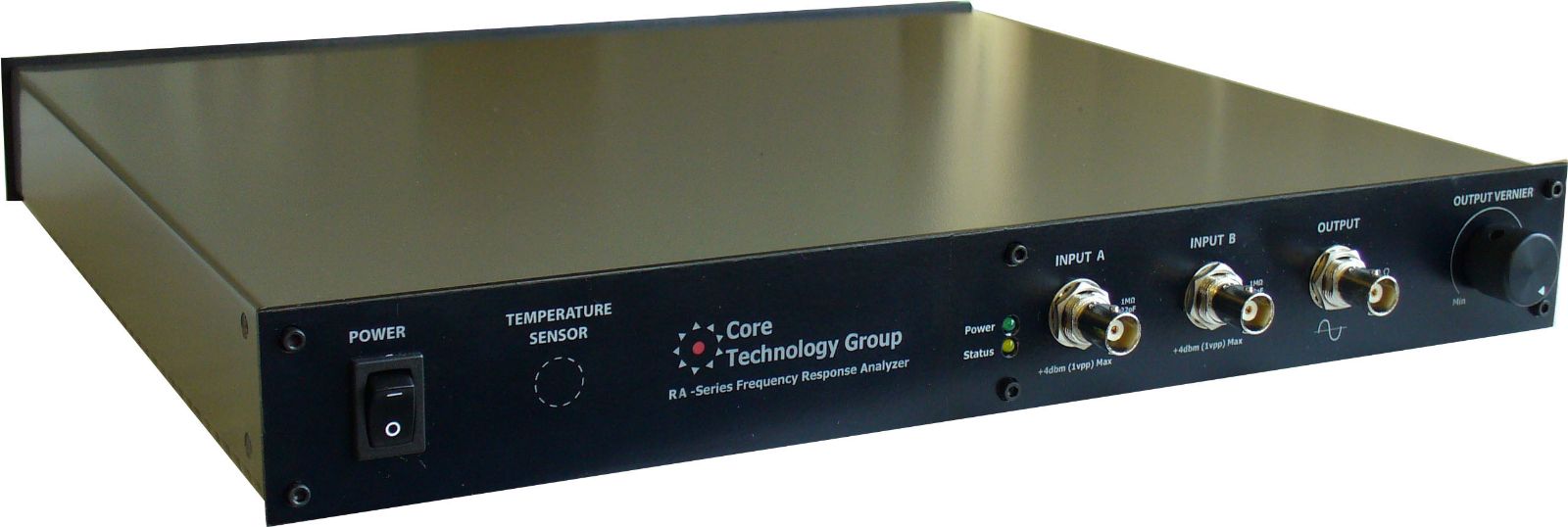

RA系列为机架式
典型应用：
频率特性分析仪广泛应用于电子电气、电化学，机械运动控制、材料分析等领域。通过扫频激励源的驱动，获得被分析回路的幅频特性、相频特性。
相位裕量，增益裕量，开路/闭合回路增益，开路/闭合回路带宽
增益平坦度，稳定性，带宽
带通增益/平坦度，传输带宽，截止频率的衰减量
传输损耗及反射
积分器，乘法器，差分器等等
电感/电容等效器件参数，
电池系统随频率变化而变化的阻抗特性
通过不同点位的随振动频率变化而采集的应变量数据组，分析材料的共振特性
回路Bode图分析

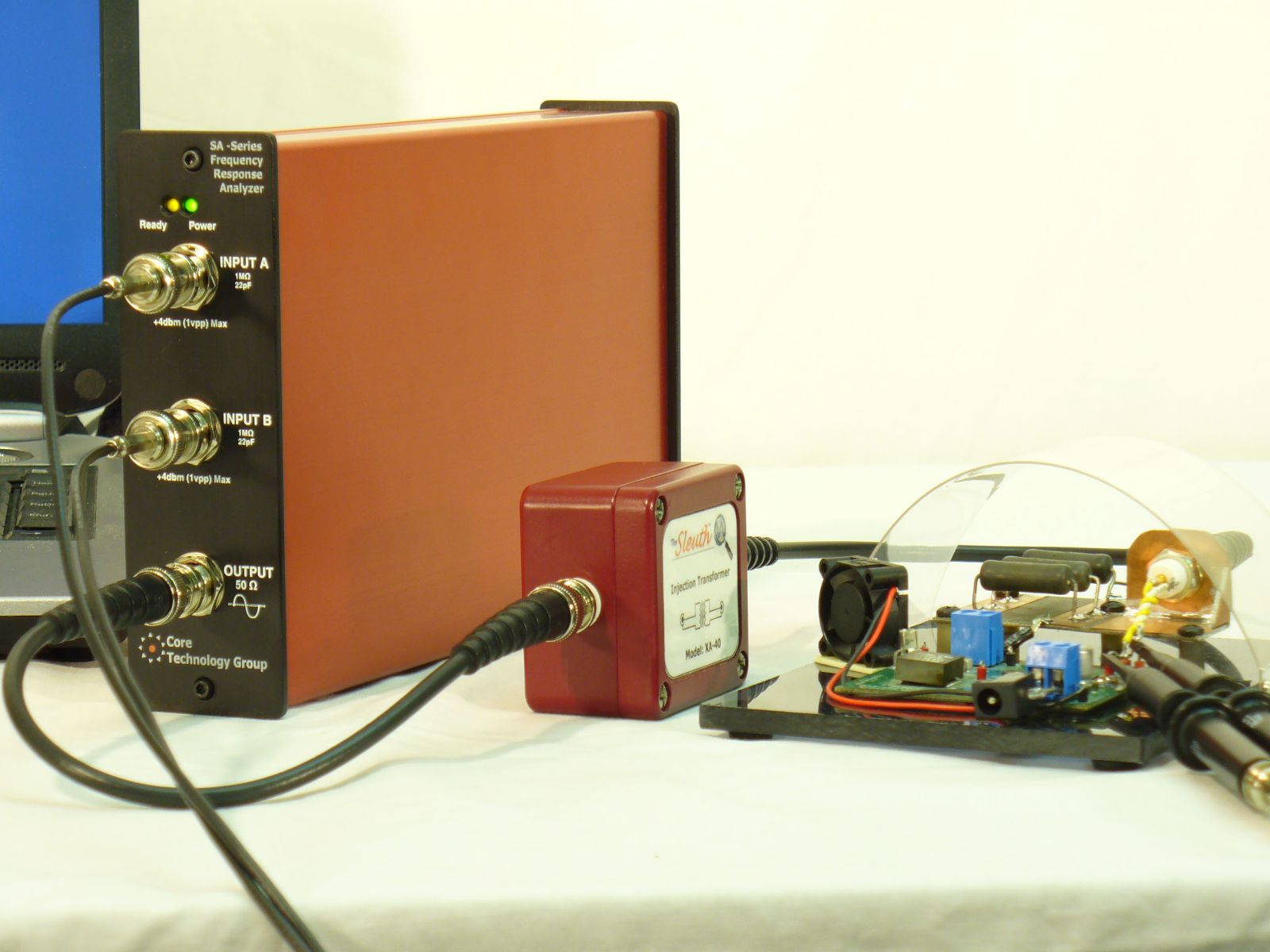

下图为SA系列产品测试笔记本的开关电源回路。整个测试无需破坏原有电路结构，在真实条件下测得回路阻抗特性、回路相位裕量及回路增益。

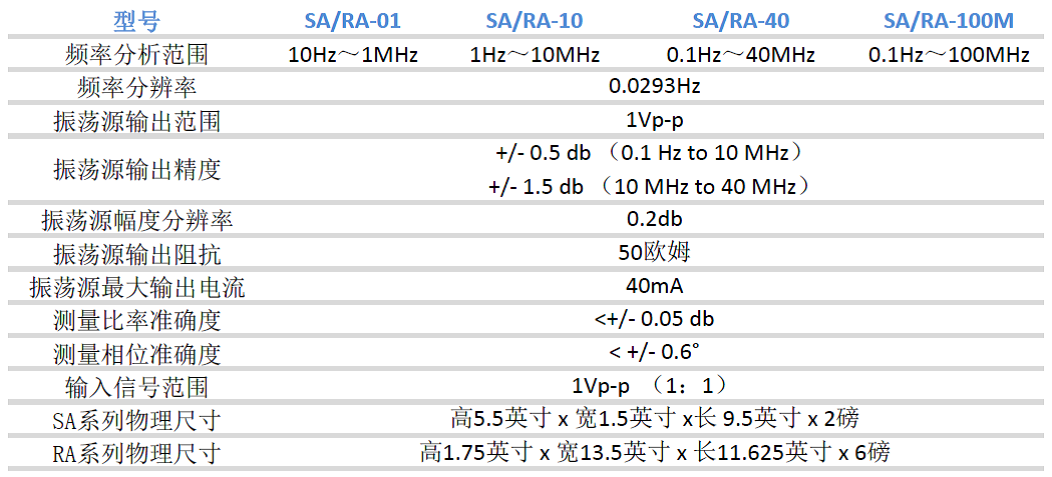

产品主要指标：
Venable系列高性能频率特性分析仪具有业内的硬件性能，采用测试硬件与显示控制分离的设计，更便于携带及摆放至现场测试环境。测试数据还可以根据客户习惯方便的导入MATLAB或EXCEL进行自定义的离线分析。Venable系列频率特性分析仪从5MHz至40MHz共12款产品可供选择。其先进、便捷的用户操作界面，是深入研究回路特性、阻抗分析的可靠工具。其目前是NASA，苹果，思科，英特尔，福特汽车等知名企业的紧密技术合作伙伴。
查看更多
Venable4300系列频率响应分析仪结合了新的模拟和数字技术，以及先进的数字信号处理技术（DSP），以提供多样化测试与分析功能。这一综合性软硬件系统，可执行许多非常精密的测试功能，具有10μHz至40MHz的频宽和2个输入端，并受到保护，峰值电压不超过500V。 Venable仪器公司荣耀推出下一代精确测量解决方案，可用于电源设计。
查看更多
Venable350c型频率响应分析仪结合了新的模拟和数字技术，以及先进的数字信号处理技术，以提供多样化测试与分析功能。这一综合性硬件与软件系统可执行非常精密的测试功能，具有10μHz至40MHz的频宽和3个输入通道，通道之间隔离峰值电压不超过600V。
查看更多
Venable6300型频率响应分析仪结合了新的模拟和数字技术，以及先进的数字信号处理技术（DSP），以提供多样化测试与分析功能。这一综合性软硬件系统具有非常精密的测试功能，具有10μHz至40MHz的频宽和2个隔离输入端，并受到保护，峰值电压不超过600V。
查看更多
