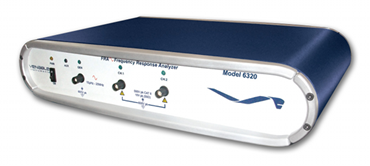

Venable6300型频率响应分析仪结合了新的模拟和数字技术，以及先进的数字信号处理技术（DSP），以提供多样化测试与分析功能。这一综合性软硬件系统具有非常精密的测试功能，具有10μHz至40MHz的频宽和2个隔离输入端，并受到保护，峰值电压不超过600V。
Venable仪器公司推出下一代精确测量解决方案，可用于电源设计。Venable6300型频率响应分析仪结合了新的模拟和数字技术，以及先进的数字信号处理技术（DSP），以提供多样化测试与分析功能。这一综合性软硬件系统具有非常精密的测试功能，具有10μHz至40MHz的频宽和2个隔离输入端，并受到保护，峰值电压不超过600V。
Venable的基于K系数的软件，现已称为Stability Analysis™ v5.1。该6300型仪器是您目前用于测量相位/增益和阻抗的完整、精确且易用的系统。Venable通过行业标准IEEE-488接口运行，可导入/导出至MATLABTM和Excel™，并以.jpeg文件格式保存波德/阻抗图。导出的图片可用于图片展示软件或保存为.wen格式的文件，进行离线数据处理。
Venable仪器包含了新的CPLD技术，用以释放专用处理器的功率，从而执行所有数据采集和分析功能。独立处理器处理所有通信功能。不错性能来源于使用CPLD内部存储器，实现处理器与模拟硬件之间的异步缓冲。6300对两个输入端执行同步分析，可靠地收集所有数据。它是真正的多功能仪器，通过坚固的便携式工具箱（仅重12磅），帮助您实现各种应用。工程师和科学家们现在可通过价格合理的紧凑系统——Venable 6300，获取用于生产、研发实验室、学术或现场操作的速度和技术。
信号发生器 | |
频率范围: | 正弦波1mHz ~ 15MHz (6305) |
正弦波1mHz ~ 25MHz (6320) | |
正弦波1mHz ~ 40MHz (6340) | |
矩形波1mHz至1MHZ | |
交流振幅 | 1mV ~ 10V |
直流偏置 | ±10V，10mV 步进 |
模式： | 单频，正弦扫描与线性扫描步进 |
对数扫描 | 0.1 – 2000阶/十进位 |
1mHz – 40MHz 步进 | |
输出幅值压缩 | 动态调节输出至通过Venable软件伺服保持恒定输入水平 |
输出阻抗： | 50 ohms/2 ohms可切换 |
输出配置: | 单端浮动 |
机箱接地绝缘: | 600V |
分析仪 | |
测量频率范围: | 10μHz ~ 5MHz (6305) |
10μHz ~ 20MHz (6320) | |
10μHz ~ 40MHz (6340) | |
输入配置: | 单端浮动 (600V) |
可选输入阻抗： | 50 ohms 或 1 兆欧 (默认值) |
测量精确度： | ± 0.03dB + 0.1dB/MHz; |
± 0.4deg + 1deg/MHz | |
测量技术 | 窄频DFT |
延迟时间：0-100秒 | |
积分时间：20毫秒~100千毫秒 | |
积分周期：1-9999周期 | |
输入耦合度： | DC，自动直流偏移消除 |
输入范围: | 10mV ~ 500Vpk 全部11个范围 |
自动调节范围 | |
动态范围： | 120 dB |
CMRR/IMRR： | 120 dB |
最大输入 | ±500Vpk |
最大输入耐受电压 | ±600Vpk |
过载警报 | LED指示器 |
