SE5080提供了高达64M的存储长度。与此同时，独有的内存分段功能能够大的提高内存的使用率。有限的内存可以被分割为最多1000个部分。每个部分都可以按照用户需要自由组合，可以衍生出无限的复杂波形。
多通道
l 目前配置可达2模拟通道+16数字通道；
l 可根据用户需求定制到4通道

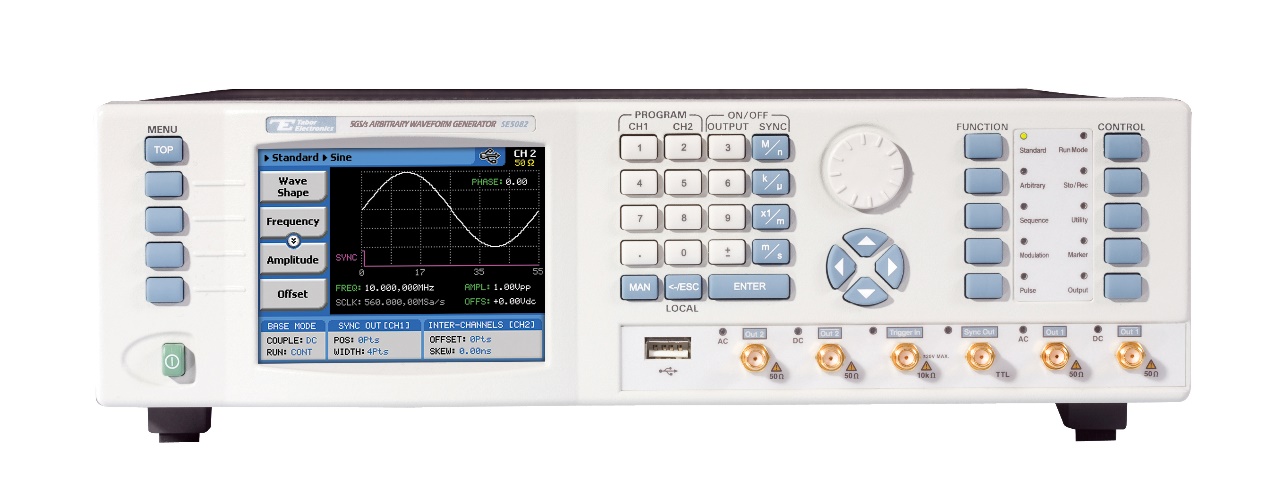

系统概述：
SE5080系列为高速任意波形发生器设立了新标准。新型信号源的模拟带宽接近7GHz，可达到的频率远高于它的采样率。结合超宽模拟带宽和多奈奎斯特算法，该信号源能够很好地解决基础带宽之外和涉及微波频率的应用。这个新科技结合了先进的任意定序能力、优秀的光谱纯度、可配置的输出模块和先进的触发，使新型信号SE5080系列成为同等级甚至同等级之外，拥有高性能和高性价比AWG。
主要特点：
l 单/双通道采样率5Gs/s，12bit任意波形发生器
l 超高模拟带宽，最高达7GHz（第四奈奎斯特域）
l 极快上升和下降时间，低至150ps
l 多奈奎斯特域区域运行，最多达第四奈奎斯特域
l -3ns~ +3ns内部通道控制，10ps分辨率
l 16M存储长度，64M可选
l AM, FM, FSK, PSK, ASK, Amp, Hop, Freq. Hop, 扫描和Chirp
l 为模拟、数字和混合信号设计的强有力脉冲
l 为步进、环路、嵌套和跳转配备的高级的序列跳转功能
l 多样输出放大器模块可解决不同领域多种应用
l 智能触发允许：触发间隔，探测< = >脉冲宽度，及等待波形结束或中止波形和重启
l 内部快速动态分段和序列跳数控制
l 每个通道2个不同标识物，带可编程的位置、宽度和水平
l 友好的图形用户界面和远程控制，通过LAN，USB和GPIB来实现
l Disk-on-key或4GB内存的存储/读取能力
l 多仪器同步

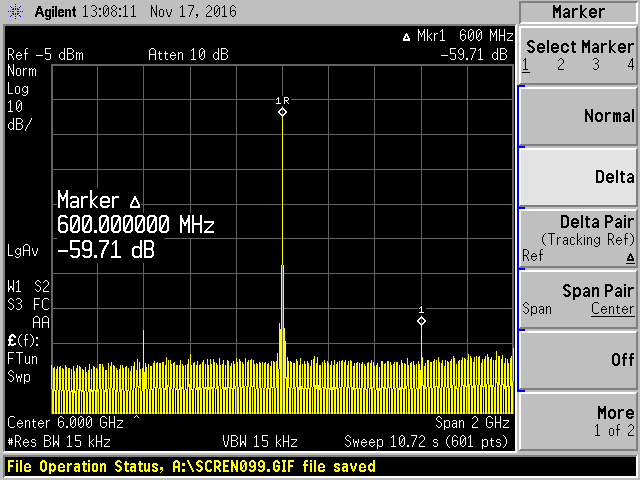

6 GHz信号输出，频谱Span设为2GHz

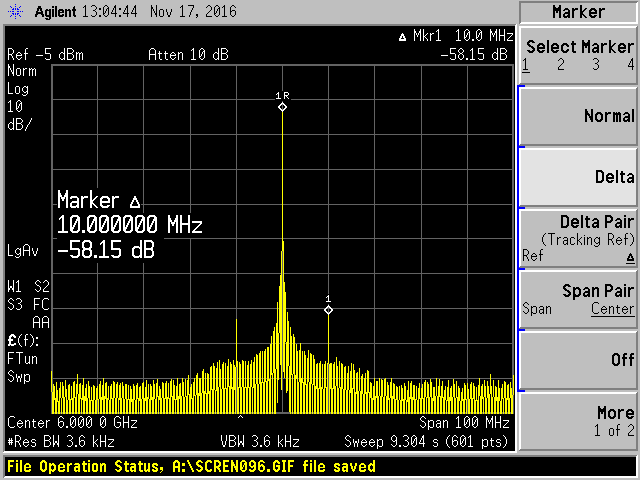

6 GHz信号输出，频谱Span设为100MHz
主要指标和功能：
型号 | SE5081 | SE5082 |
采样率 | 10MS/s-5GS/s (典型值6GS/s) | |
垂直分辨率 | 12Bit | |
带宽 | 正弦波：1μHz-2GHz（典型值7GHz）；方波：1μHz-1GHz；任意波：1μHz-500MHz | |
频率分辨率 | 12 digits | |
通道数 | 1 | 2 |
存储 | 16M波形存储器，64M存储器可选 | |
输出波形 | 正弦波，三角波，方波，脉冲，三角波，直流，高斯，噪声，sin(x)/x, 指数上升及延迟 | |
输出路径（可选） | 100mVp-p to 1Vp-p into 50Ω | |
50mVp-p to 2Vp-p into 50Ω | ||
调制 | AM、FM、FSK、PSK、ASK、Amp 跳跃、跳频、扫频和线性调频，I/Q调制输出 | |
数字输出 | N/A | |
扫频时间 | 1.4μs-10ms | |
时钟精度 | 1 ppm from 19°C to 29°C | |
输出类型 | DC耦合，AC耦合 | |
输出接口 | SMA | |
输出阻抗 | 50Ω | |
显示屏 | 4寸LCD高清屏 | |
接口 | LAN、USB和GPIB远程控制 | |
净尺寸 | 315 x 88 x 395 mm | |
重量（裸机） | 4.5kg | |
保修 | 三年 | |
正弦波指标 | ||
起始相位 | 0 to 360° | |
相位精度 | 0.01° | |
脉冲波指标 | ||
类型 | 单次，多次，可编程 | |
周期 | 800ps-1.6s | |
分辨率 | 200ps | |
脉冲宽度 | 200ps to 1s | |
上升/下降时间 | 200ps (典型值 < 150ps) | |
延迟 | 200ps- 1s | |
幅值范围 | 直流路径：100mVp-p to 1Vp-p into 50Ω | |
HV路径：50mVp-p to 2Vp-p into 50Ω | ||
幅值水平 | 低电压：-2V-1.95V | |
高电压：-1.95V-2V | ||
码形指标 | ||
类型 | PRBS7, PRBS9, PRBS11,PRBS15, PRBS23, PRBS31,USER | |
码形速率 | 1Bit/s to 500MBit/s | |
分辨率 | 4 digits | |
典型应用：
l 卫星地面站、导航和雷达
l 卫星、无人机、火箭等无线通信系统半实物仿真试验
l 深空探测
l 专业接收机的研制与测试
l 遥测遥控和跟踪系统验证
l 标准民用通信系统
