产品亮点
•单台可多达12个独立通道2.5GS/s 16位的AWG和AWT配置,同时输出24个Markers
•跨奈奎斯特域的2.5GHz信号输出带宽,9GHz输入带宽,5.4GS / s 12位ADC选项,用于反馈控制系统和条件波形生成
•出色的相位噪声和杂散性能
•集成NCO,用于数字上变频至微波频率
•标准4U机箱,9英寸触摸屏,USB 3.0、10G以太网和雷电3.0高速接口
•8GS的波形存储器,能够同时生成和下载波形
•高达6GB/S实时数据从PC直接流到FPGA以连续和无限地生成波形
•用户自定义的FPGA用于特定应用解决方案
•创新的面向任务的序列编程,可最大程度地灵活地生成任何可想象的场景
产品特征
•独立且易于使用——单台设备多达12个相参输出通道

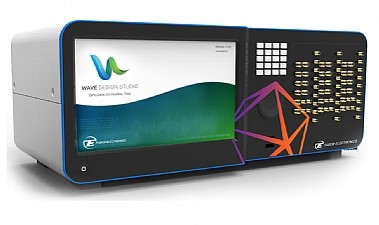

P2500B系列可在4U台式机箱中提供多达12个通道。并具有9英寸触摸屏和板载PC,使用户无需外部PC即可对仪器进行编程。用户可以使用各种编程环境(例如Matlab,LabView,Python等)从板载PC上对仪器进行编程。因此,对于同步,相干,多通道应用(例如量子物理学和雷达应用),P2500B系列任意波形收发器是理想的,高性能且具有成本效益的解决方案。
•超快的数据传输速率——支持6GB/s波形数据实时下载
花费比实际运行更多的时间来设置生成的方案?P2500B系列平台利用PCI Express Gen 3x8通道连接,可实现高达64Gb/s的数据传输速度。这使P2500B系列任意波形收发器能够提供很快的波形下载,从而节省了您最宝贵的资源。
•反馈控制系统——内部集成5.4GS/s的12位ADC
当今的许多应用程序都需要根据环境中的输入信号来生成条件波形。P2500B系列任意波形收发器完美地将DAC和ADC集成在一个系统中,由单个FPGA控制,以实现最佳同步和最小延迟。这种高速控制系统提供了一个反馈环路,可在最小延迟的情况下快速做出快速决策。
•生成任何可以想象的场景——多达64K个不同任务序列波形生成
P2500B系列提供了一种创新的,面向任务的顺序编程,用户可以在任务表的每一行更改整个仪器设置使其生成多达64K个不同任务序列波形。此外,P2500B系列仪器的用户不仅可以同时生成和下载波形,而且可以直接将数据流传输到FPGA,而无需使用内置存储器。这样就可以直接从控制PC以合计高达6GS/s的DAC速度生成随机,唯一且无限长的场景。因此,无论您的场景是极其复杂,无限还是动态,您都可以使用P2500B系列生成它。

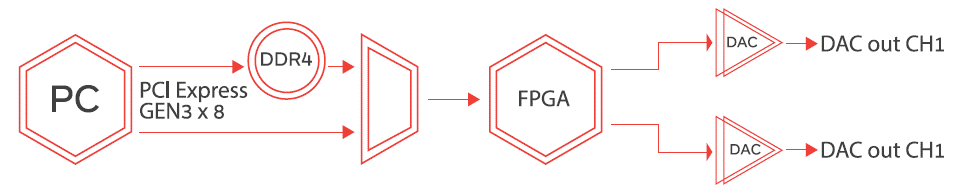

P2500B系列内部波形数据下载方式

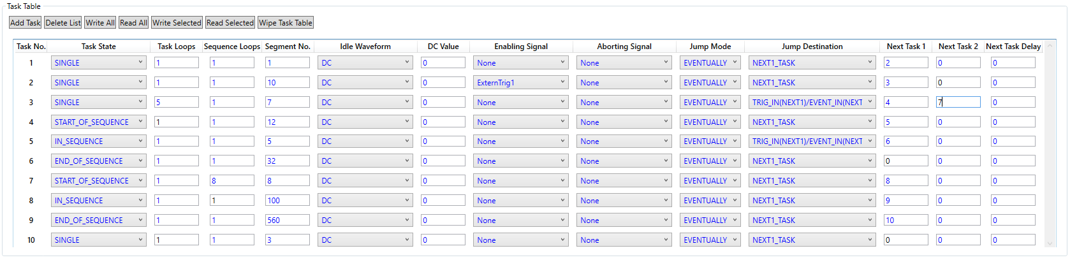

P2500B系列任务序列波形编辑界面(可生成64k个不同的任务序列波形)

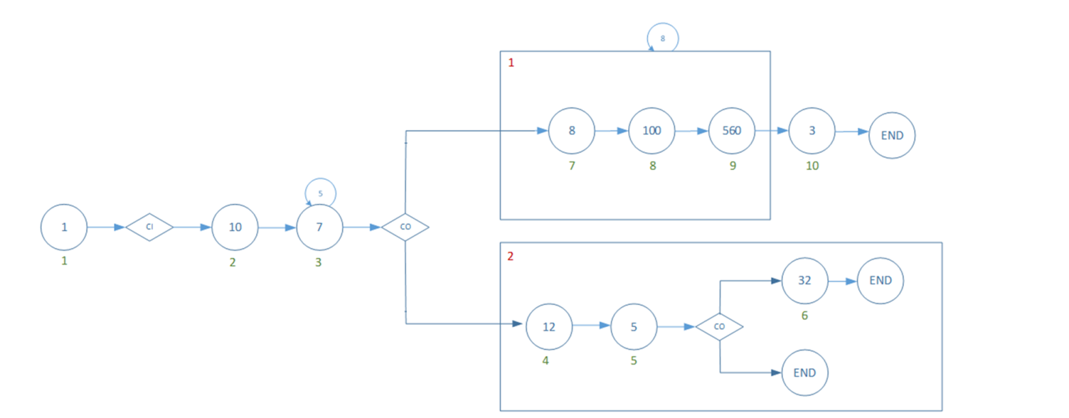

P2500B系列任务序列波形生成逻辑
主要技术指标
指标/型号 | P2582B | P2584B | P2588B | P25812B |
最大采样率 | 2.5GS/s每通道 |
垂直分辨率 | 16Bit |
输出通道数 | 2 | 4 | 8 | 12 |
Markers | 8 | 8 | 16 | 24 |
最大输出带宽 | 2.5GHz(直通输出选件);2.25GHz(DC输出选件) |
存储容量 | 最大8GS每通道 |
SFDR | DC~1GHz,-80dBc(典型);1~2.5GHz,-70dBc(典型) |
输出幅度范围 | 50mVp-p~1.3Vp-p(50Ω) |
