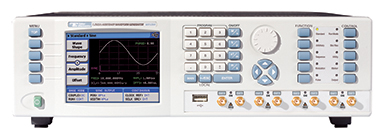

WX1280C系列1.25Gs/s任意波形发生器

采样率

10MS/s-2.3GS/s

75MS/s-2.3GS/s

垂直分辨率

14Bit

带宽

正弦波：1μHz-500MHz；方波：1μHz-350MHz；任意波：1μHz-125MHz

正弦波：10kHz-500MHz；方波：10kHz-350MHz；任意波：10kHz-125MHz

频率分辨率

12Bit

通道数

1

2

4

存储

16M波形存储器，32M存储器可选

输出波形

正弦波，三角波，方波，脉冲，三角波，直流，高斯，噪声，sin(x)/x, 指数上升及延迟

输出路径（可选）

50Ω输出2Vp-p，带500MHz带宽，差分直流输出

50Ω输出2Vp-p，带700MHz带宽，差分直流输出

50Ω输出4Vp-p，带350MHz带宽，差分直流输出

50Ω输出4Vp-p，带350MHz带宽，差分直流输出

50Ω输出-20到+10 dBm ，带>500MHz带宽，RF交流输出

调制

AM、FM、FSK、PSK、ASK、Amp 跳跃、跳频、扫频和线性调频，I/Q调制输出

数字输出

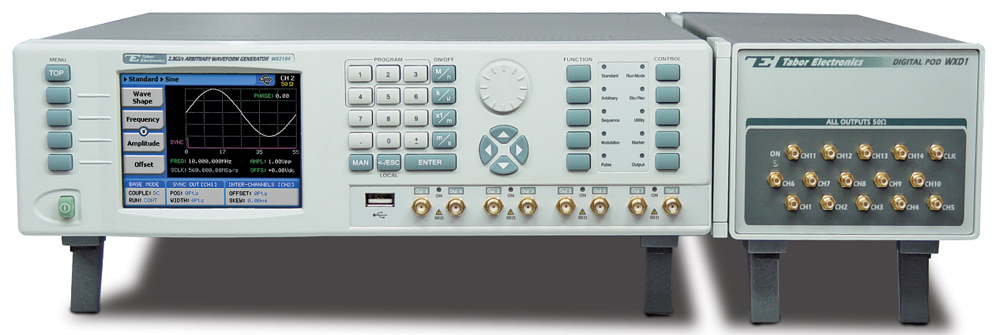

32 Bit LVDS并行/独立输出（选项D）

扫频时间

1.4μs-10ms

时钟精度

1 ppm from 19°C to 29°C

输出类型

DC耦合，AC耦合

输出接口

SMA

输出阻抗

50Ω

显示屏

4寸LCD高清屏

接口

LAN、USB和GPIB远程控制

尺寸（不含包装,引脚）

315 x 88 x 395 mm

重量（裸机）

4.5kg

保修

三年

正弦波指标

起始相位

0 to 360°

相位精度

0.01°

脉冲波指标

类型

单次，多次，可编程

周期

4ns-1.6s

4ns-5s

分辨率

1ns

脉冲宽度

2ns-1.6s

2ns-5s

上升/下降时间

直流路径：700ps (典型值 < 600ps)

延迟

2ns-1.6s

2ns-1s

幅值范围

直流路径：50mVp-p to 2Vp-p into 50Ω

HV路径：100mVp-p to 4Vp-p into 50Ω

幅值水平

低电压：-2V-1.95V

高电压：-1.95V-2V

码形指标

类型

PRBS7, PRBS9, PRBS11,PRBS15, PRBS23,   PRBS31,USER

码形速率

1Bit/s to 250MBit/s

分辨率

4 digits
