恒温晶振OCXO工作原理是什么及盛铂科技有源晶体振荡器特点

恒温晶振（OCXO）的主要工作原理，可以概括为 “为石英晶体造一个温度恒定的‘微型空调房’” 。它通过主动加热和精密控温，让晶体始终工作在温度系数最小的“拐点温度”（通常为60-85℃），从

而将环境温度变化对频率的影响降至最低。

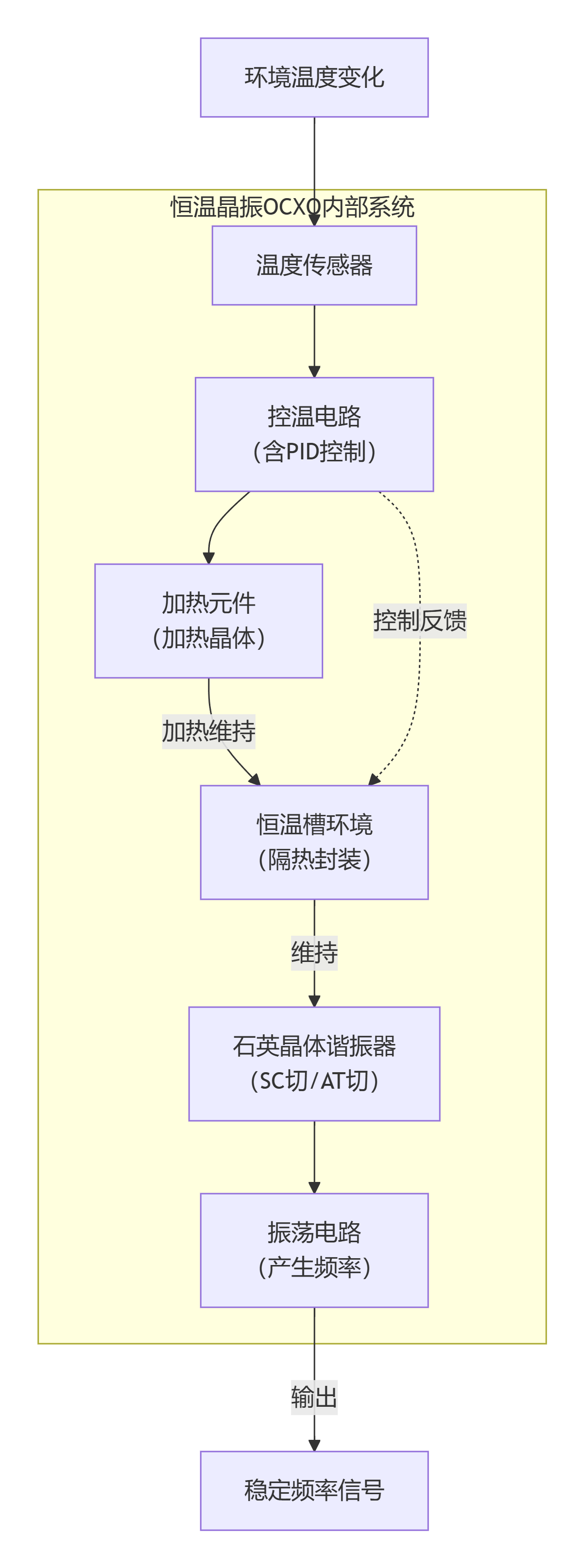

一个典型的OCXO内部结构包含以下几个关键部分，它们各自针对不同的性能需求进行了优化：

第一步：感知温度——传感器

“空调房”需要一支灵敏的“温度计”。OCXO内部集成了高精度的温度传感器（如热敏电阻或铂电阻），实时监测晶体附近的温度变化，分辨率可高达0.001℃。

第二步：决策与加热——控温电路与加热器

传感器将温度信息传递给控温电路（常采用PID算法），一旦温度偏离设定点，电路就会驱动加热元件（如薄膜电阻）进行加热或停止加热。这套系统会将晶体温度牢牢锁定在其频率-温度特性曲线的

“拐点”（该点曲线斜率为零，对温度变化最不敏感），从而实现ppb（十亿分之一）级别的频率稳定度。

第三步：核心震荡——石英晶体

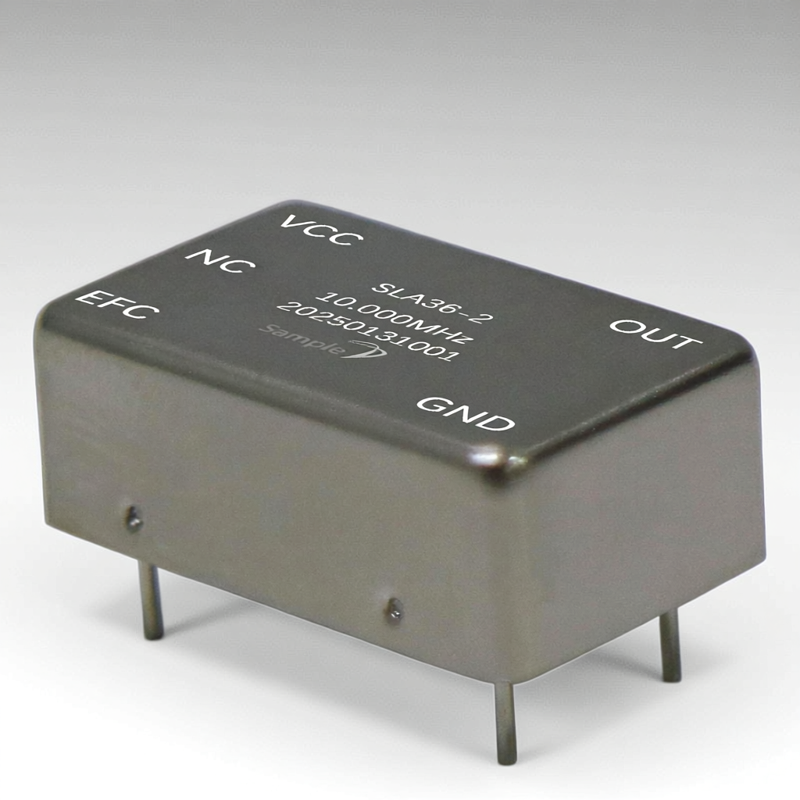

OCXO的性能上限主要由核心的石英晶体谐振器决定。高端OCXO多采用SC切晶体，相比普通AT切晶体，其频率-温度曲线更平坦，且老化特性更优。例如，盛铂科技的SLA系列主打超高稳定度，其

10MHz产品日老化率可低至±0.2ppb，年老化率仅±20ppb，是核心网、测试测量等领域的“频率基准”级选择。

第四步：保温与封装——恒温槽

为了减少热量散失和外界冷热冲击，晶体和加热部件被封装在多层隔热结构中，有时甚至采用双层恒温槽设计，将热传导效率降低至极低水平。盛铂科技的全系列产品（包括SLA、SLO等）都采用坚

固的金属密封外壳，确保了其在恶劣军事及工业环境下的抗冲击、抗振动能力。

盛铂科技三大系列有源晶体振荡器OCXO系列对比

基于上述原理，盛铂科技的三大系列产品针对不同应用场景，在相位噪声、稳定度、体积功耗上做了精准定位。

应用选型速览

在实际工程中，选择哪款OCXO通常取决于系统最核心的诉求：

追求极致信号纯度（如雷达、高端通信），SLO系列的超低相位噪声是关键优势。

系统需要长时间免校准（如核心网、精密仪器），SLA系列的超高长期稳定度是首要考量。

设备空间和功耗受限（如手持终端、无人机载荷），紧凑型的SLO12系列在性能与体积间取得了良好平衡。

构建大型相控阵或分布式系统，采用“SLA主钟 + SPO锁相”的级联方案，可以兼顾全系统的超高相参性和各通道的相位一致性。

更多恒温晶振资料，可联系热线：18721942080.
