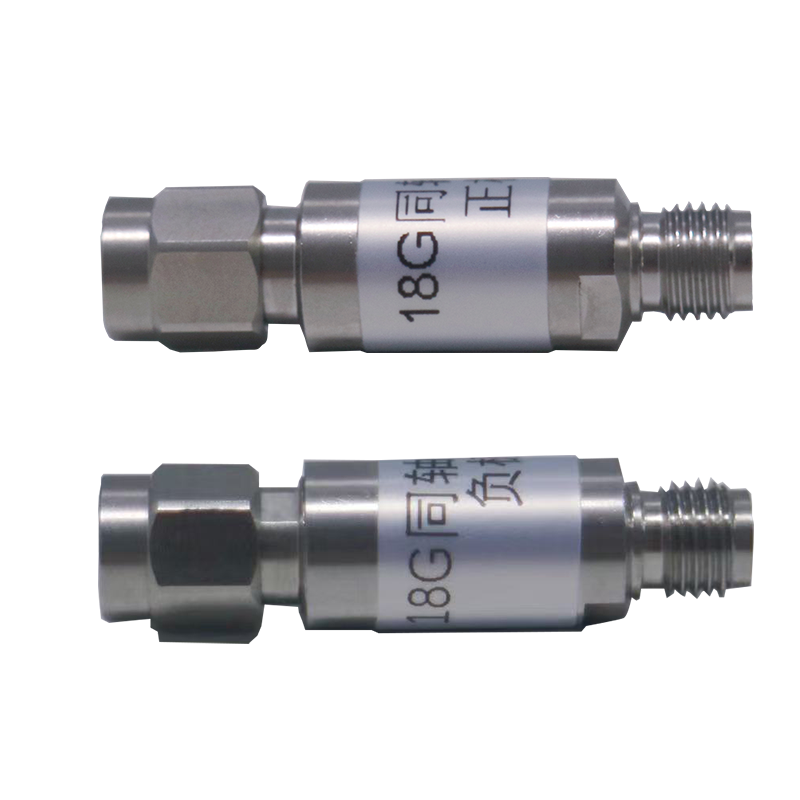

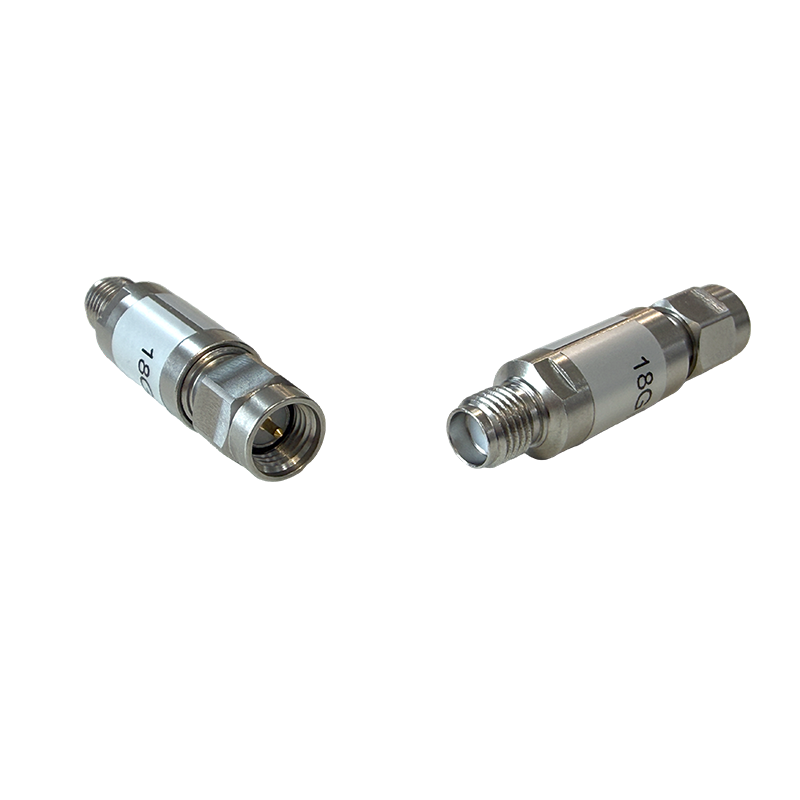

盛铂科技SHD系列高灵敏度同轴检波器采用低势垒肖特基二极管作为检波器件, SMA同轴接头输入负检波电压输出,与盛铂科技其它系列同轴检波器相比较,SHD系列具有更优秀的探测灵敏度性能,其电压灵敏度可达1500 mV/mW,切向信号灵敏度(TSS)最低至-52 dBm。SHD同时保持响应速度快、频率响应好、使用频带宽、体积小便于集成等优良性能。适用于通信、雷达、电子对抗、导航、微波测量等各种军用或民用电子设备中功率检测、视频检测、信号源的稳幅环路以及传输与反射的扫频测量等。SHD尤其可作为国外同类进口产品的替代。
详细资料下载欢迎联系400-621-8906或18721942080(同微信)
产品特点
频率范围:100 MHz~26.5 GHz
切向信号灵敏度(TSS):≤-52 dBm
电平灵敏度:1500 mV@mW(典型值)
平坦度:≤±1.35 dB
小尺寸:Ø9.0×34.5 mm
应用广泛
SHD高灵敏度同轴检波器系列产品,适用于射频微波信号的包络检波,具备连续波检波输出、脉冲检波输出能力,可广泛应用于:
AM噪声测量
超宽带脉冲射频测量
脉冲信号源的功率电平控制
电子战
雷达
民用&军用通信系统
测试与测量
航空与航天
系统集成
其它超宽带应用

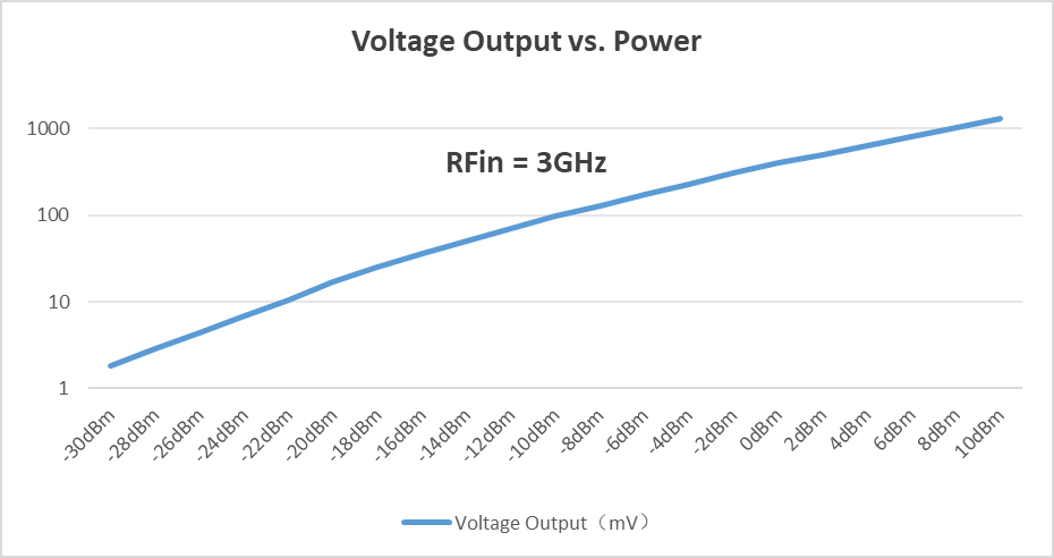

检波电压灵敏度曲线

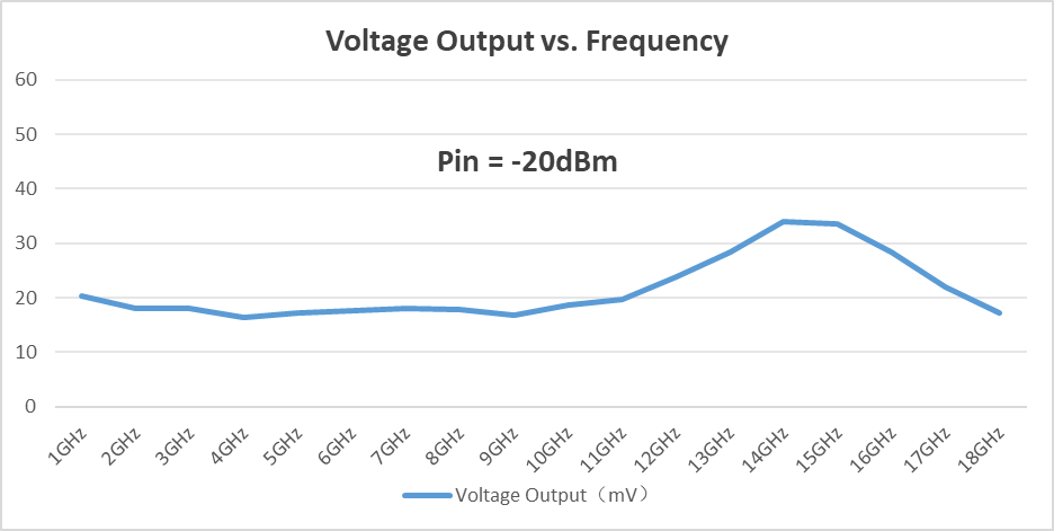

幅频曲线

技术指标

注意事项
本品属于静电敏感部件,储存、运输、使用时注意静电防护;
•输入无隔直功能,不允许输入直流信号;
①:射频功率电平低于-20 dBm,且负载为开路时;
②:视频放大器带宽为1 MHz,噪声系数为2 dB时。

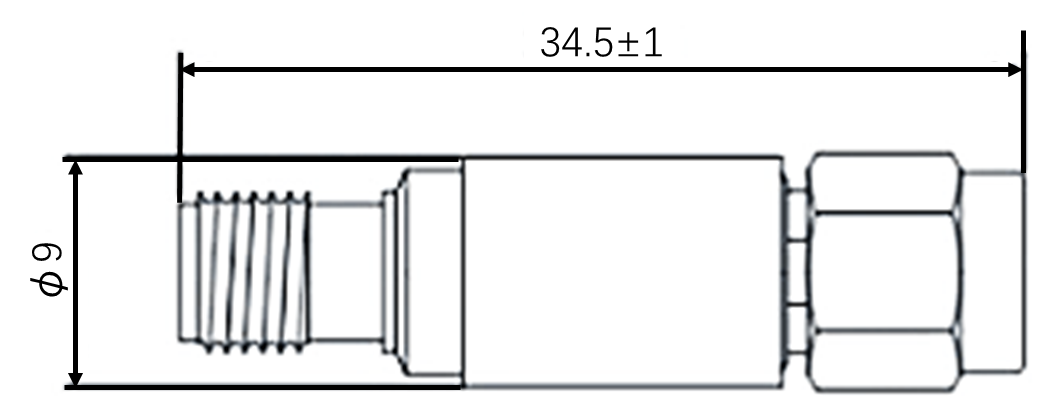

结构尺寸

订货信息
SHD08G:100 MHz~8 GHz高灵敏度同轴检波器,负检波电压输出;
SHD18G:100 MHz~18 GHz高灵敏度同轴检波器,负检波电压输出;
SHD26G:100 MHz~26.5 GHz高灵敏度同轴检波器,负检波电压输出;
备注:所有型号订货时如均默认为负检波电压输出,如需正检波输出请与销售代表联系
详细资料下载欢迎联系400-621-8906或18721942080(同微信)
