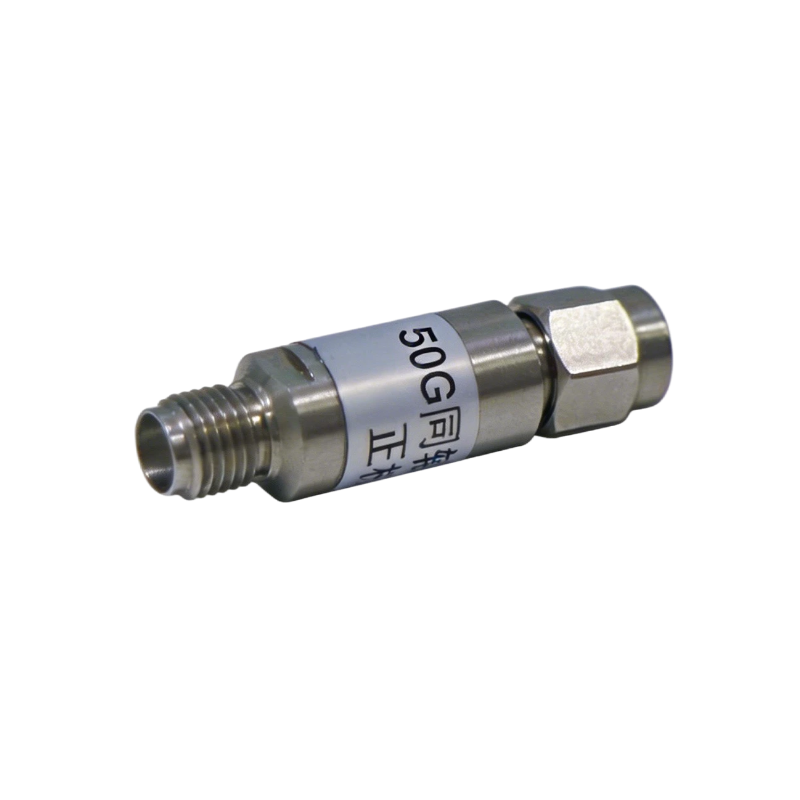

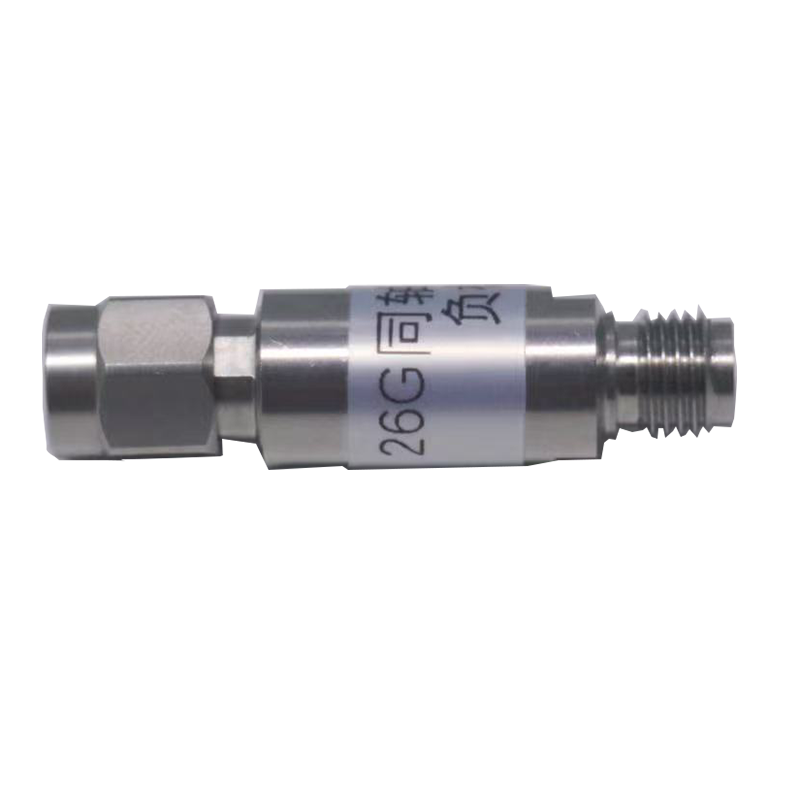

盛铂科技SPD系列同轴检波器适用于通信、雷达、电子对抗、导航、微波测量等各种军用或民用电子设备中功率检测、视频检测、信号源的稳幅环路以及传输与反射的扫频测量等。采用低势垒肖特基二极管作为检波器件， SMA或2.4mm同轴接头输入，正检波或负检波电压输出，与盛铂科技SMA系列同轴检波器相比较，盛铂科技SPD系列具有更优秀的驻波和平坦度性能，同时保持灵敏度高、响应速度快、频率响应好、使用频带宽、体积小便于集成等优良性能。详细资料下载欢迎联系400-621-8906或18721942080（同微信）
频率范围：10 MHz~50 GHz
最大输入功率：+20 dBm（100 mW）
最小电平灵敏度：≥0.35 mV@-30 dBm
脉冲响应快（上升时间）：≤10 nS
输入输出延迟: ≤30 ns
驻波比（VSWR）: 1.2:1
小尺寸：50 GHz仅Ø9.0×28.5 mm
应用广泛-SPD系列同轴检波器
SPD高性能同轴检波器系列产品，适用于射频微波信号的包络检波，具备连续波检波输出、脉冲检波输出能力。
检波器优良的驻波比性能：减小测量不确定性误差；
良好的宽带幅频特性：用于宽带调制信号检波测量时降低测量误差；
电压灵敏度高：适合小信号及大动态的测量；
高速脉冲响应特性：用于脉冲信号检测时，减小边沿失真；
超低输入输出延迟：用于环路校准，减少时延

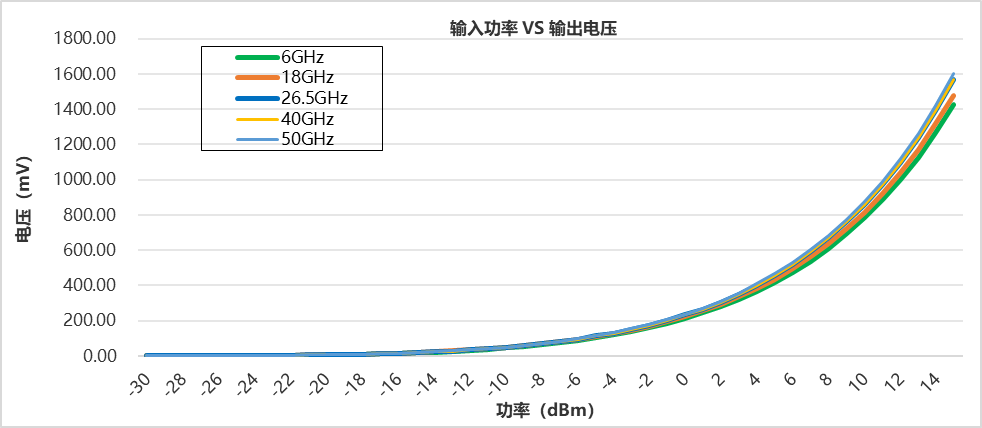

检波电压灵敏度

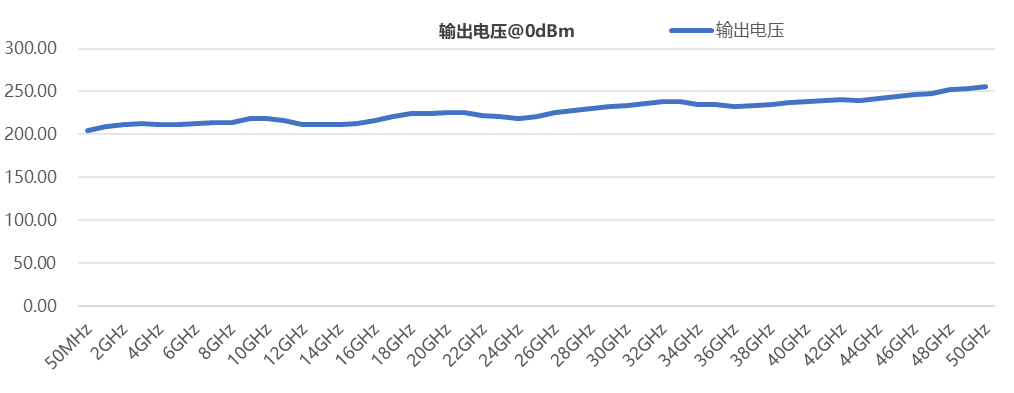

幅频曲线

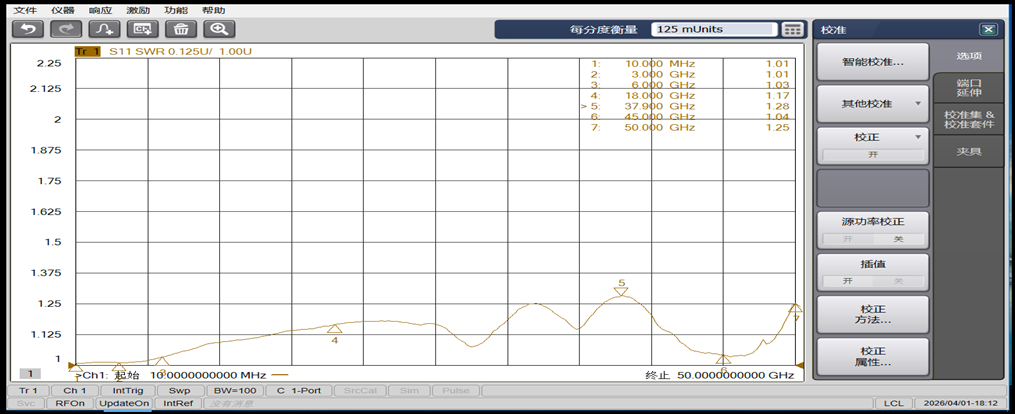

驻波曲线
技术指标
注意事项
请在订货时务必注意对应不同输出极性（正或负）的型号。

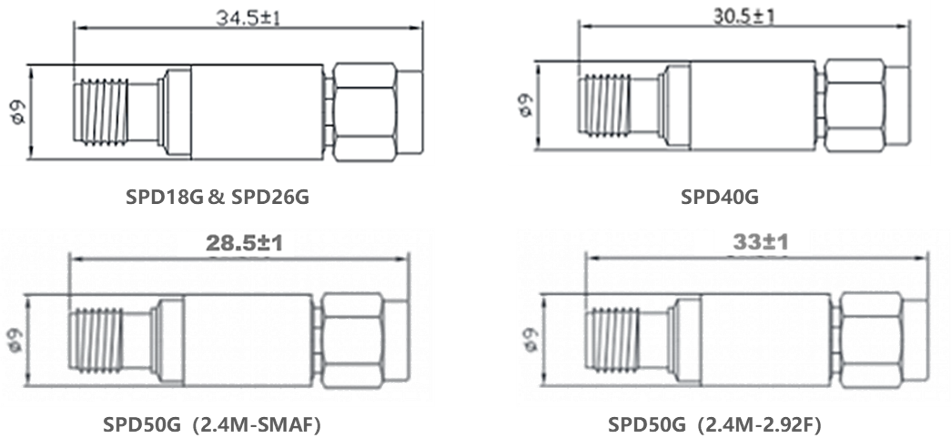

SPD系列同轴检波器结构尺寸
订货信息

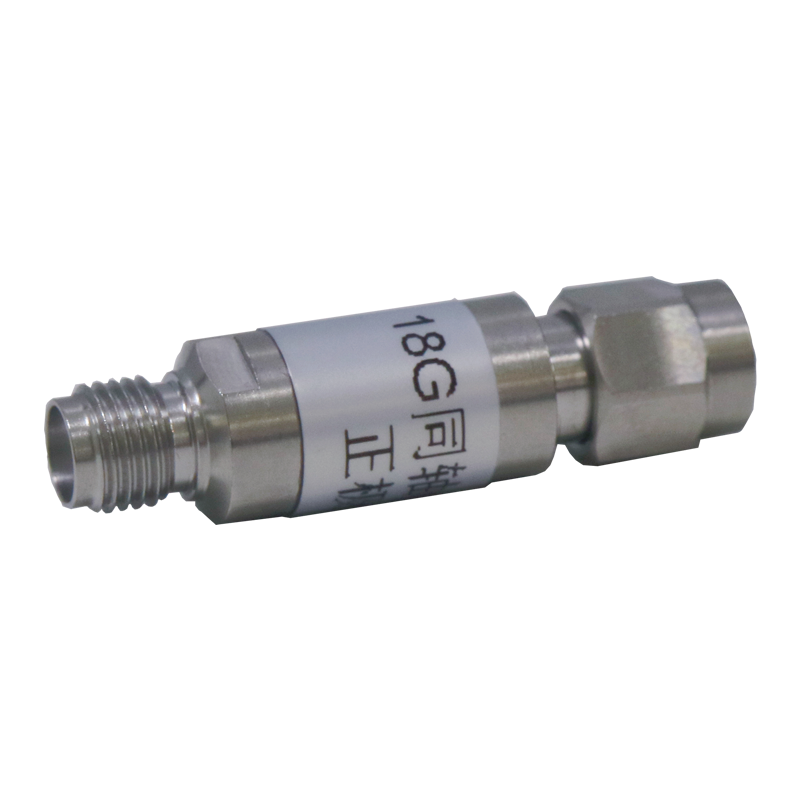

SPD18G+：10MHz~18GHz高性能同轴检波器，正检波电压输出；
SPD18G- ：10MHz~18GHz高性能同轴检波器，负检波电压输出；
SPD26G+：10MHz~26.5GHz高性能同轴检波器，正检波电压输出；
SPD26G- ：10MHz~26.5GHz高性能同轴检波器，负检波电压输出；
SPD40G+：10MHz~40GHz高性能同轴检波器，正检波电压输出；

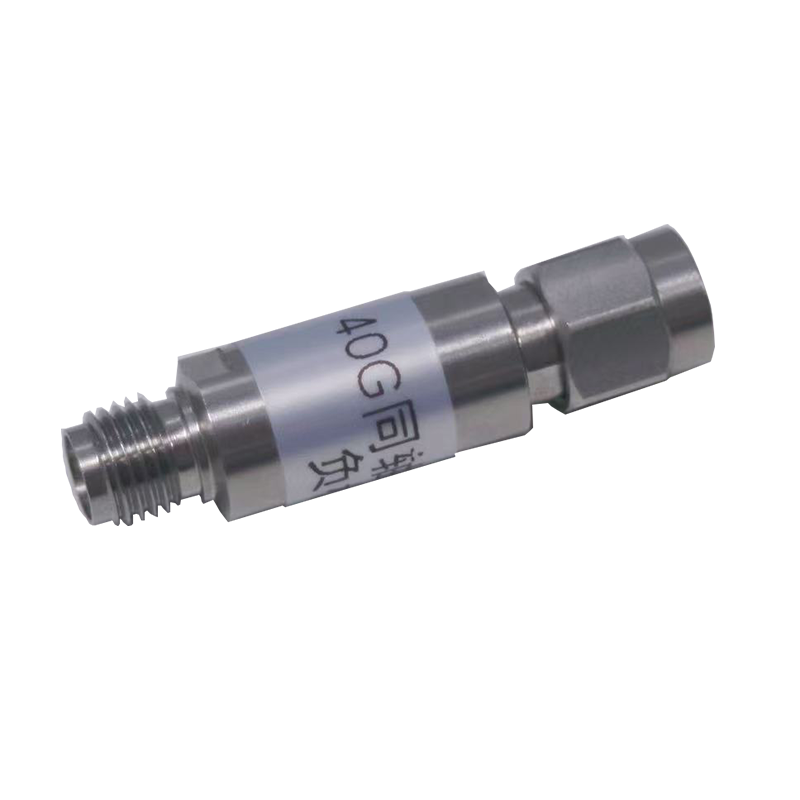

SPD40G- ：10MHz~40GHz高性能同轴检波器，负检波电压输出
SPD50G+：10MHz~50GHz高性能同轴检波器，正检波电压输出；
SPD50G- ：10MHz~50GHz高性能同轴检波器，负检波电压输出
