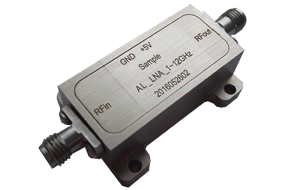

盛铂科技SALNA系列SALNA0101226限幅低噪声放大器模块可覆盖1~12GHz频率范围。1~12GHz限幅低噪声放大器模块技术咨询热线：400-621-8906
参数 | 最小 | 典型 | 最大 | 单位 |
工作频率 | 1-12 | 1-12 | 1-12 | GHz |
增益 | 25 | 26 | 27 | dB |
带内平坦度 | ±1 | dB | ||
噪声系数 1~8GHz 8~12GHz | 1.8 2.4 | 2.1 2.7 | 2.4 2.9 | dB |
输出1dB压缩点 | +11.2 | +12.5 | +14 | dBm |
输入耐功率 | +33 | dBm | ||
输入回波损耗 | 10.4 | 11.5 | dB | |
输出回波损耗 | 9.8 | 11.2 | dB | |
电流 | 90 | mA |
参数 | 数值 |
最大输入功率Pin | +33dBm |
最大偏置电压 | +6V |
储存温度 | -55℃~+85℃ |
工作温度 | -40℃~+85℃ |

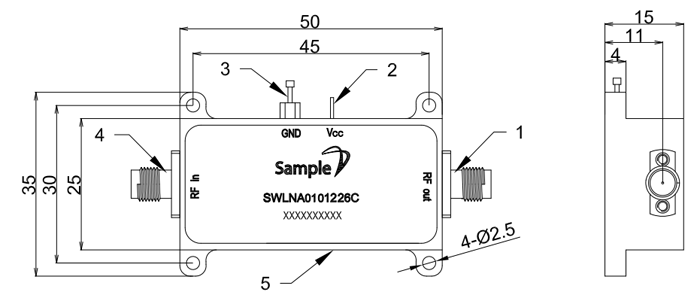

接口序号 | 功能 | 描述 |
1/4 | RFin、RFout | 射频输入/输出端口，匹配至50 Ohm |
2 | Vcc | 放大器正电源（+5V），0.6mm直径绝缘子 |
3 | GND | 地，金属接地端子 |
