参数 | 最小 | 典型 | 最大 | 单位 |
工作频率 | 0.03-10 | 0.03-10 | 0.03-10 | GHz |
增益 | 25 | 26 | 27 | dB |
带内平坦度 | ±1 | dB | ||
噪声系数 | 1.7 | 2 | 2.2 | dB |

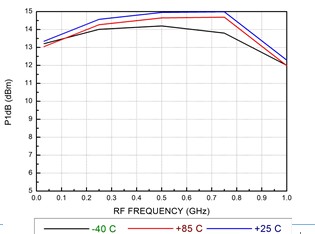

输出1dB压缩点 | +12 | +13 | +15 | dBm |
输入耐功率 | +33 | dBm | ||
对带外抑制度 1.3-2GHz | 50 | 60 | dB | |
输入回波损耗 | 10.4 | 11 | dB | |
输出回波损耗 | 13 | 13.5 | dB | |
电流 | 90 | mA |
参数 | 数值 |
最大输入功率Pin | +33dBm |
最大偏置电压 | +6V |
储存温度 | -55℃~+85℃ |
工作温度 | 40℃~+85℃ |

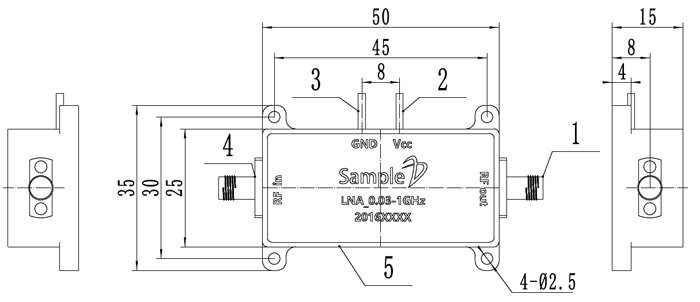

接口序号 | 功能 | 描述 |
1/4 | RFin、RFout | 射频输入/输出端口，匹配至50 Ohm |
2 | Vcc | 放大器正电源（+5V），0.6mm直径绝缘子 |
3 | GND | 地，金属接地端子 |
