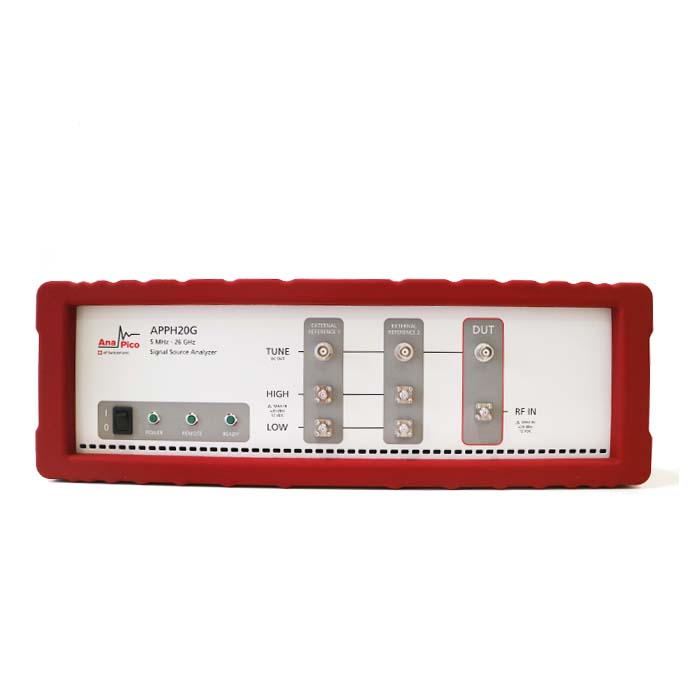

首页 > 产品展示 > 射频、微波信号产生与分析 > 相噪/信号源分析仪 > Anapico APPH20G 26GHz相噪分析仪

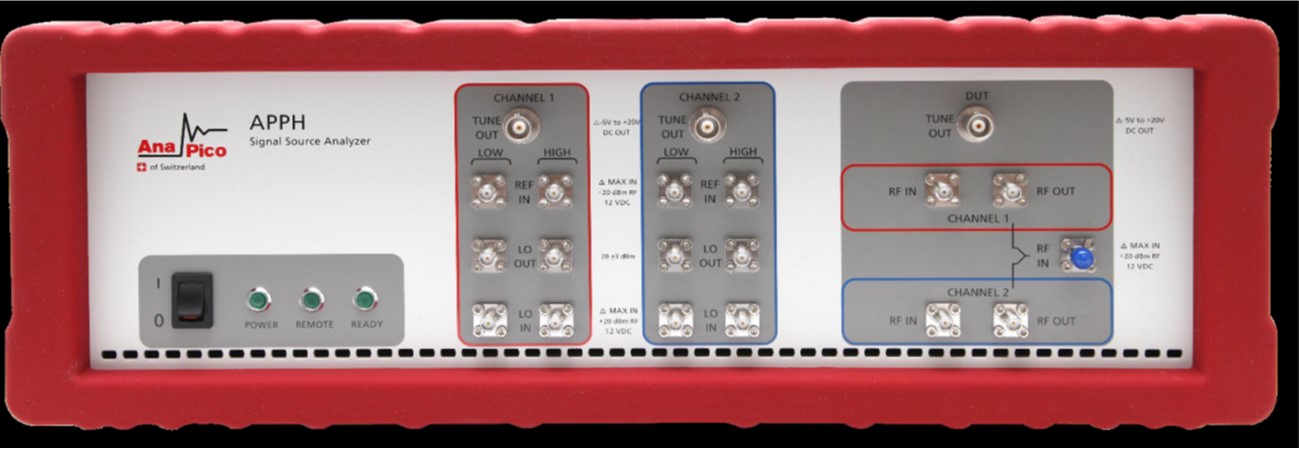

APPH20G提供一整套测量工具，如绝对与附加相位噪声测量、直接访问双信道50 MHz FFT分析器或频率计功能、时间-域瞬态及功率测量。
使用可靠的互相关测量步骤和自标定程序，即使在不断变化的环境条件中，都能获得可再现的精确测量。全自动频率获取和自标定大大简化了仪器的使用和适用性，带来更快的测量输出和更方便的实际操作。

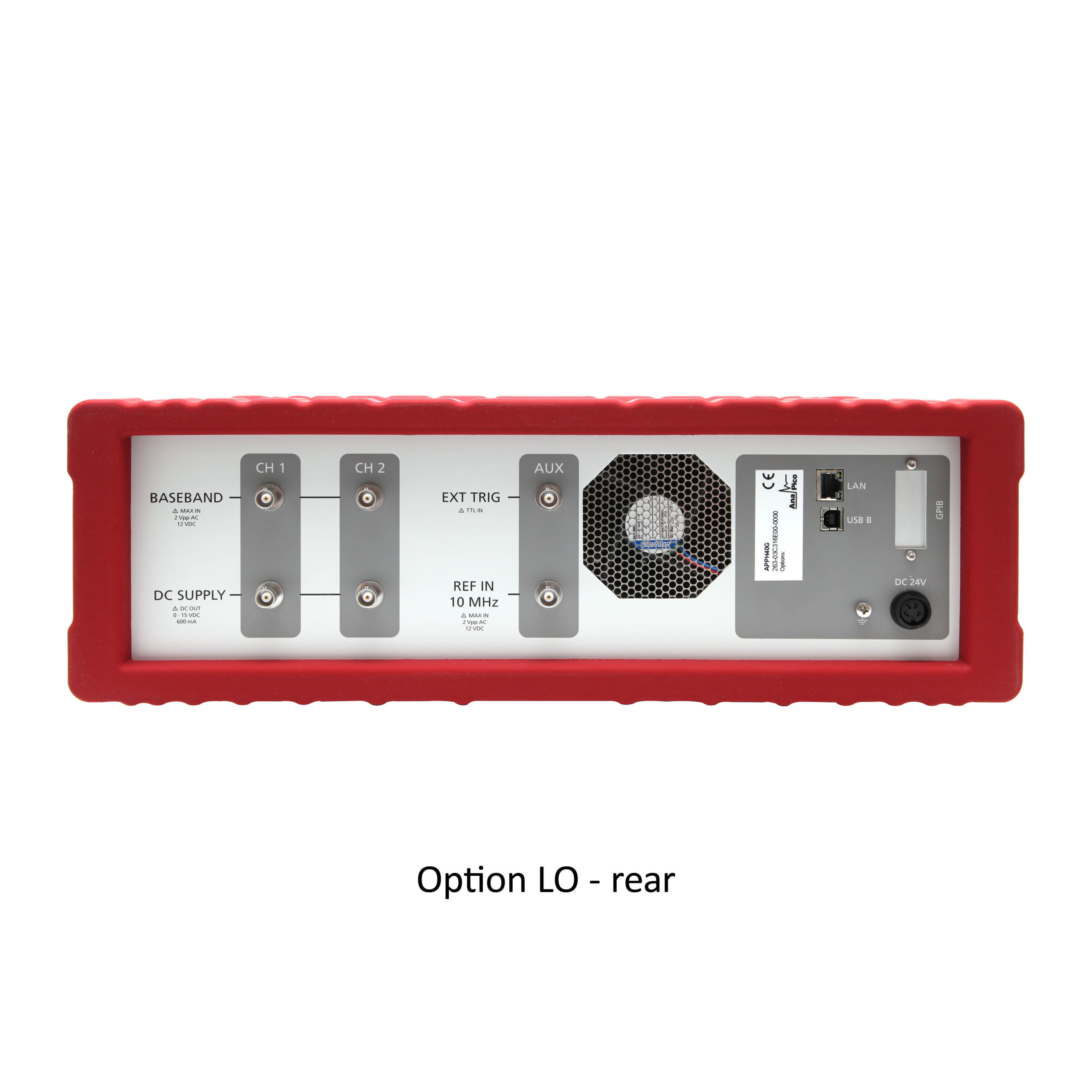

替换一种紧凑、强大的仪器，可采用LAN（VXI-11）、USBTMC或GPIB（可选）接口。我们提供独立于平台的直观的图形用户界面（GUI）、API库和强大的SCPI命令语言集。
支持测量：

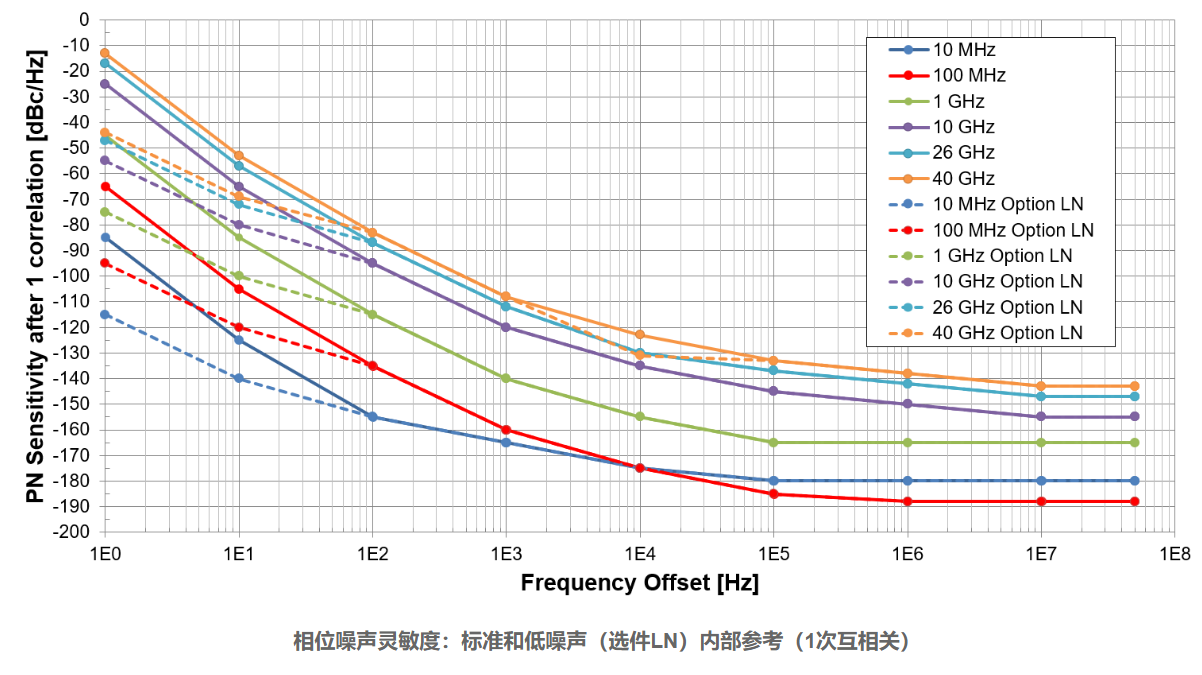

相位噪音灵敏度（dBc/Hz）
指标参数：
参数 | 最小值 | 类型 | 最大值 | 注释 | ||
5MHz至26GHz的绝对相位噪音测量 | ||||||
测量参数 | SSB相位噪音[dBc/Hz]， | |||||
杂散噪音[dBc]， | ||||||
集成rms相位偏差 | ||||||
[deg，rad]或时间起伏[s]， | ||||||
残余FM/PM [Hz rms] | ||||||
射频频率范围 | 5 MHz | 26 GHz | 使用内部基准 | |||
5 MHz | 7 GHz | 使用外部基准 | ||||
输入功率范围 | +26 dBm为损坏电平 | |||||
-15 dBm | +20 dBm | <400 MHz | ||||
-5 dBm | +20 dBm | 400 < f <1500 MHz | ||||
-10 dBm | +23 dBm | 1500 < f <20000 MHz | ||||
5 dBm | +23 dBm | >20000 MHz | ||||
输入阻抗 | 50W | 交流耦合，最高直流电压10V | ||||
VSWR | 2 | |||||
偏移分析范围 | 0.1 Hz | 50MHz | 对于RF>70 MHz | |||
20 MHz | 对于RF<70 MHz | |||||
5 MHz | RF < 25 MHz | |||||
侧量精度 | ±4 dB | 偏移<10 Hz | ||||
±3 dB | 偏移<1 kHz | |||||
±2 dB | > 1 kHz | |||||
系统相位噪音层 1 Hz 10 Hz 100 Hz 1 kHz 10 kHz 10 MHZ |
-140 dBc/Hz -150 dBc/Hz -160 dBc/Hz -175 dBc/Hz -180 dBc/Hz -180 dBc/Hz | （互相关，外部基准）
内源灵敏度请见曲线图 | ||||
测量时间 | 参见“测量时间”表 | |||||
内部基准 | ||||||
频率范围 | 5 MHz | 26 GHz | ||||
相位噪音灵敏度 | 见“灵敏度”曲线 | |||||
追踪范围 | ±20 ppm/s | |||||
外部基准 | 单或双信道 | |||||
频率范围 | 5 MHz | 7 GHz | ||||
基准电平范围 | +0 dBm | +13 dBm | +20 dBm | <10 dBm需要内部放大器 | ||
调压范围 | 0V | +20 V | 可设置 | |||
输出电流
| 10 mA | |||||
参数 | 最小值 | 类型 | 最大值 | 注释 |
5 MHz至7 GHz的附加相位噪音测量 | ||||
测量参数 | SSB相位噪音[dBc/Hz]、杂散噪音[dBc]、集成rms相位偏差[deg，rad]或时间起伏[s]、残余FM/PM [Hz rms] | |||
射频频率范围 | 5 MHz | 7 GHz | 使用外部基准 | |
输入功率范围（射频端口） （REF端口） | 0 dBm 10 dBm | +20 dBm +16 dBm | ||
偏移分析范围 | 0.1 Hz 0.1 Hz | 50 MHz 20 MHz | 0.01 Hz，经由用于RF<70 MHz的SCPI控制 | |
0.1 Hz | 5 MHz | RF < 25 MHz | ||
侧量精度 | ±3 dB ±3 dB | 偏移<10 Hz 偏移<1 kHz | ||
±2 dB | > 1 kHz | |||
残余相位噪音层 1 Hz 10 Hz 100Hz 1 kHz 10 kHz 10MHZ |
-140 dBc/Hz -150 dBc/Hz -160 dBc/Hz -175 dBc/Hz -185 dBc/Hz -185 dBc/Hz | |||
瞬态测量 | ||||
测量参数 | 频率，相位（窄带） | |||
频率范围 | 5 MHz 100 MHz | 6 GHz 20 GHz | ||
测量带宽 | 待定 | 见表格 | ||
频率分辨率 | 待定 | 见表格 | ||
相位分辨力 | 待定 | 见表格 | ||
测量时间 | 50 us | 10 s | ||
时间分辨率 | 20 ns | 10ms | ||
触发模式 | ||||
