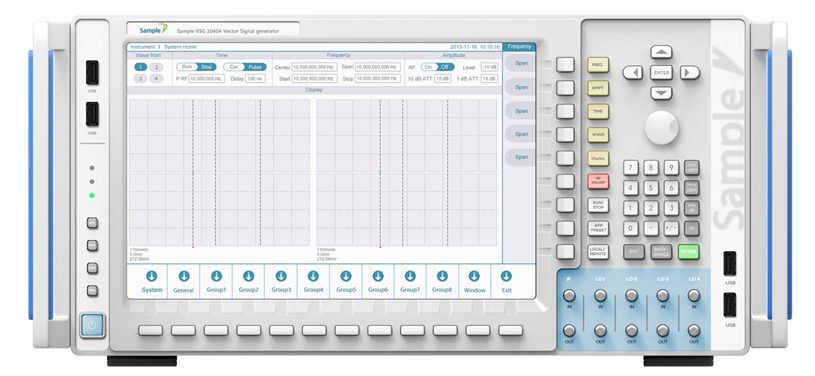

FFC1000A 系列全频带微波宽带变频器

1  技术指标

1.1  上变频通道

A.        射频输出信号频率范围：800MHz～20/26.5/40/50GHz

B.        射频输出信号功率范围：

a)        -120～15dBm

b)        -120～25dBm （HPA选件，40GHz以下）

c)        -120～20dBm （HPA选件，40~50GHz）

C.        中频输入信号频率范围：0.1～5GHz （中频相对带宽10%~50%）

D.       中频输入信号功率范围：-10～0dBm

E.        通道增益调整步进：0.25dB

F.         瞬时带宽：10MHz/20MHz/50MHz/100MHz/200MHz/500MHz/1GHz/2GHz，八档可设置

G.       杂散电平：-50dBc

H.       平坦度：±1.5dB

I.          端口驻波系数：1.8

上变频通道典型测试曲线如下：

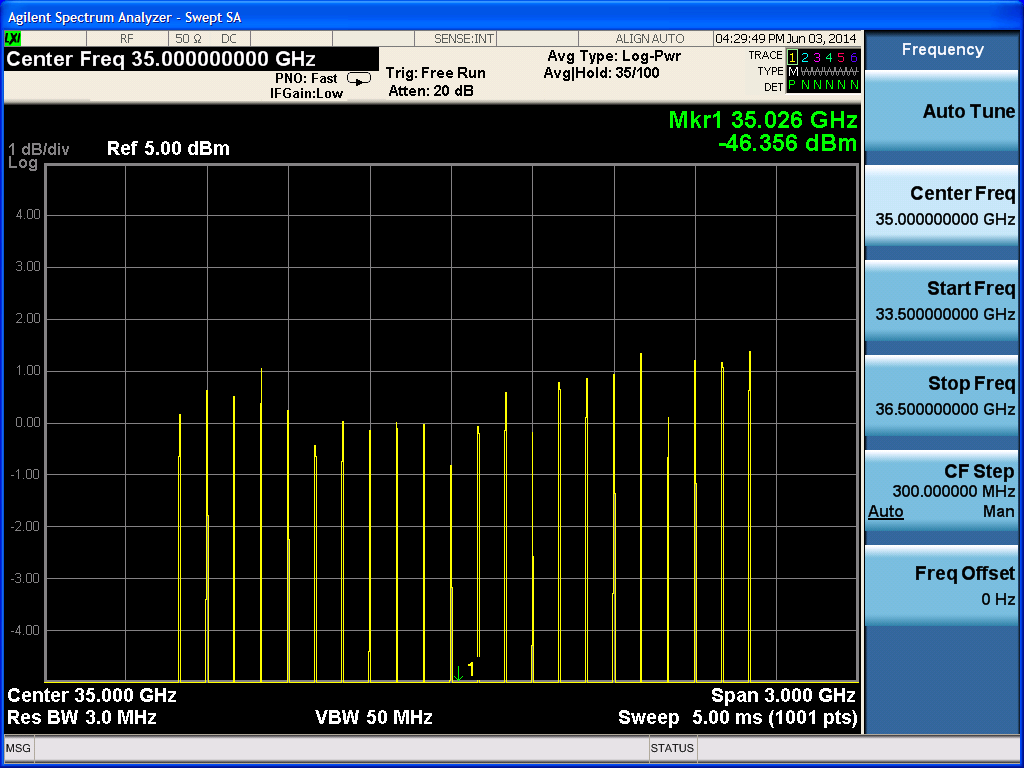

图1         35GHz载波输出信号平坦度

图2         36GHz载波输出信号平坦度

1.2  下变频通道

A.        射频输入信号频率范围：1～20/26.5/40/50GHz

B.        中频输出信号频率范围：0.1～5GHz （中频相对带宽10%~80%）

C.        射频输入信号功率范围：-70～30dBm

D.       增益：90dB

E.        通道增益调整步进：0.25dB

F.         噪声系数：8dB （选配LNA选件）

G.       中频输出信号功率范围：-10～10dBm

H.       瞬时带宽：10MHz/20MHz/50MHz/100MHz/200MHz/500MHz/1GHz/2GHz，八档可设置

I.          杂散电平：-50dBc

J.          平坦度：±1.5dB

K.         端口驻波系数：1.8

下变频通道典型测试曲线如下：

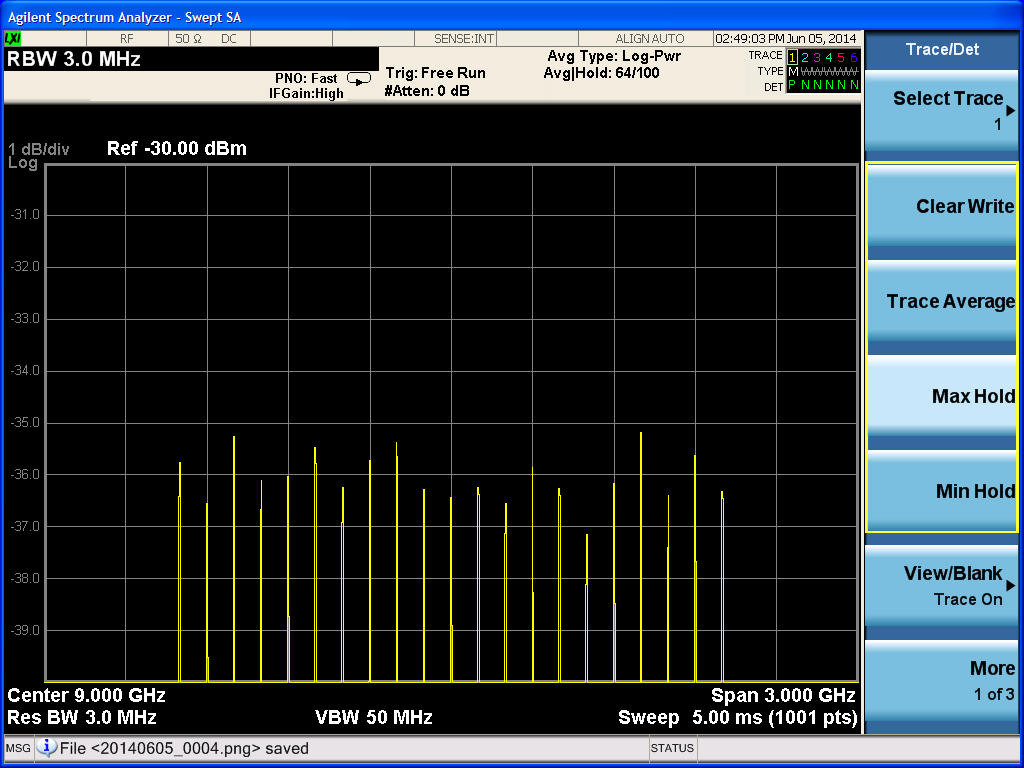

图3         下变频通道平坦度（第二中频输出）

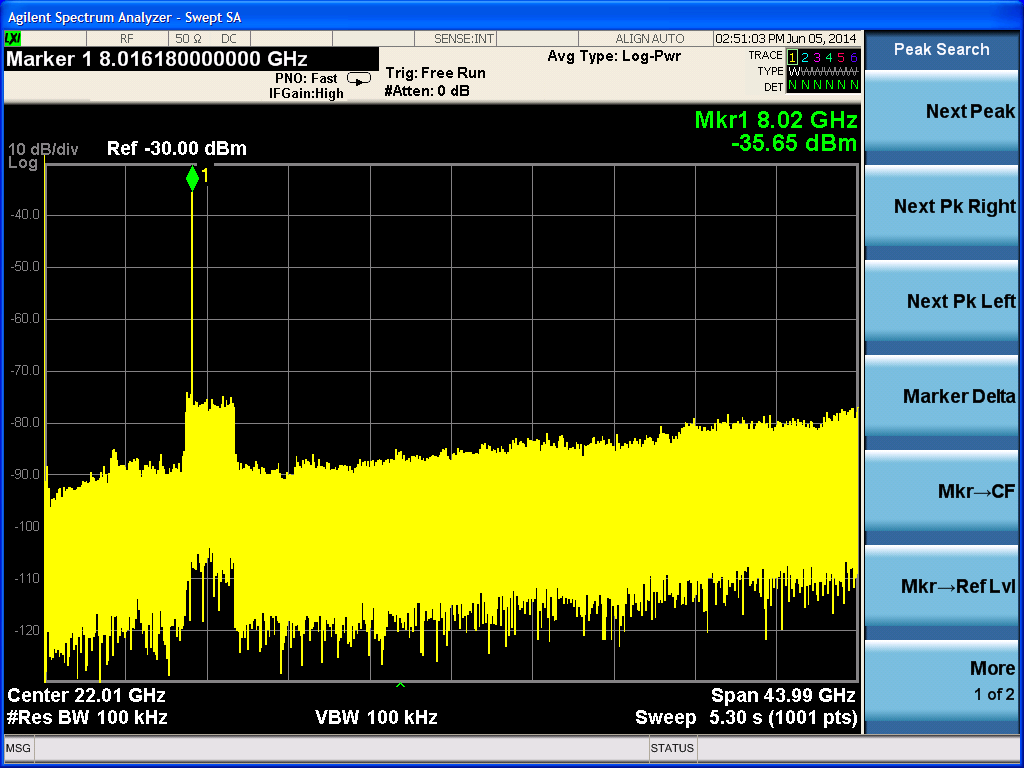

图4         下变频信号杂散和噪声

1.3  本振部分

A.        频率步进：1Hz

B.        频率切换时间：200ns

C.        相位噪声：-80dBc/Hz@1kHz（50GHz频率）

D.       参考输入标称频率：10MHz

E.        参考输入锁定范围：-0.05ppm~0.05ppm

F.         参考输入信号功率：1dBm~5dBm

G.       参考输出标称频率：10MHz

H.       参考输出频率精度：0.05ppm

I.         参考输出信号功率：4dBm~6dBm

本振相位噪声测试曲线如下：

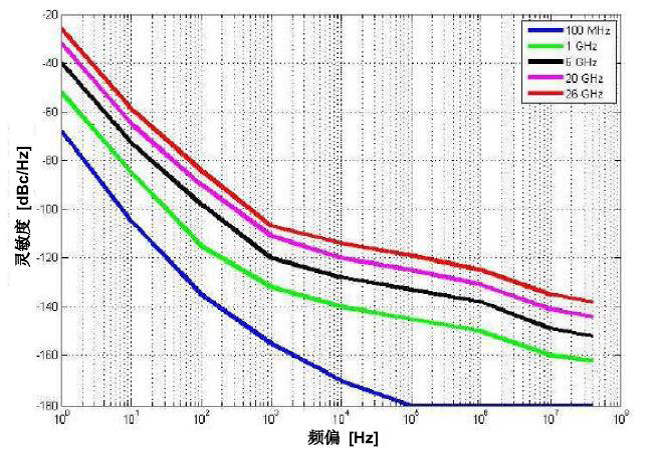

图5         本振信号相位噪声测试曲线

表1 FFC1000A产品配置表
