首页 > 产品展示 > 射频、微波信号产生与分析 > 射频/微波功率计 > Boonton4240系列射频功率计

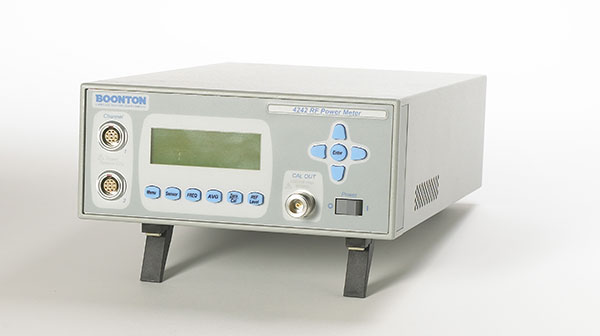

4240系列连续波射频功率计提供在生产线所需的高速测试能力及操作简易.从-70dBm至+44dBm(依靠探头)提供高精确度测试以及在调校应用中提供快速显示更新率. 容易阅读LCD显示两个通道同时的数值及条形图.
五位分辨率, 90dB动态范围
4240系列拥有五位分辨率及能显示线性或对数值. 4242双通道型号可以同时比较两个信号输入,相差及比例数值.
探头兼容性
4240系列兼容从10 kHz到100 GHz的所有Boonton连续二极管，热电偶，和波导探头。旧的探头可用数据适配器升级的，用仪表上便捷的自动校准功能来写入数据。标准的IEEE -488 GPIB和RS232端口方便与ATE系统接口。SCPI命令集，或一个可用的LabVIEW驱动与您现有的ATE系统的简单集成。
功能
-70dBm至+44dBm, 依靠探头
90dB动态范围, 依靠探头
10KHz至100GHz测试范围
单或双通道显示
每秒>200次测试
HP437, HP438及Boonton 4220A/4230A仿效
自动下载探头数据
透过SCPI语言进行简单软件控制
50MHz步进校准源
IEEE-488及RS-232标准接口
技术规格
频率范围：10KHz至100GHz（依靠探头）
功率范围：-70dBm至+44dBm（依靠探头）
通道数量：一或两个
测试速度：单通道: 200数据每秒，双通道: 100数据每秒
功率探头：探头数据适配器接受全部的校准数据，包括高频率校准因子并存储。显示所连结探头的序列号。兼容所有的Boonton CW功率探头。详情见探头数据表。
动态范围：配合二极管探头可达90dB, 配合热偶探头可达50dB，请参照功率探头规格
输入：标准前面板探头连接,选件为后面板输入
输出：前面板CALOUT连接头, 0dBm, 50MHz, -60至+20dBm后面板RECORDER BNC连接头, 0至10V, 1Mohm输出阻抗为9.09kΩ的。可工作到1kΩ为1Vfs后面板IEEE-488及RS-232
功率探头
宽动态范围二极管探头
型号 | 频率范围 | 功率(dBm) |
51071A | 10MHz to 26.5GHz | -70 to +20 |
51072A | 30MHz to 40.0GHz | -70 to +20 |
51075A | 500KHz to 18.0GHz | -70 to +20 |
51077A | 500KHz to 18.0GHz | -60 to +30 |
51079A | 500KHz to 18.0GHz | -50 to +40 |
热偶探头
型号 | 频率范围 | 功率(dBm) |
51100(9E) | 10MHz to 18.0GHz | -30 to +20 |
51200 | 10MHz to 18.0GHz | 0 to +37 |
特别功能探头
型号 | 频率范围 | 功率(dBm) |
51011(EMC) | 10KHz to 8.0GHz | -60 to +20 |
51011(4B) | 100KHz to 12.4GHz | -60 to +20 |
51013(4E) | 100KHz to 18.0GHz | -60 to +20 |
51015(5E) | 100KHz to 18.0GHz | -50 to +30 |
51033(6E) | 100KHz to 18.0GHz | -40 to +33 |
51078 | 100KHz to 18.0GHz | -20 to +37 |
二极管平均探头
型号 | 频率范围 | 功率(dBm) |
51085 | 500KHz to 18.0GHz | -30 to +20 |
订购信息
4241：单通道射频功率计
4242：双通道射频功率计
-01：后面板探头输入
-02：校准源后面板输出
-30：三年保修
