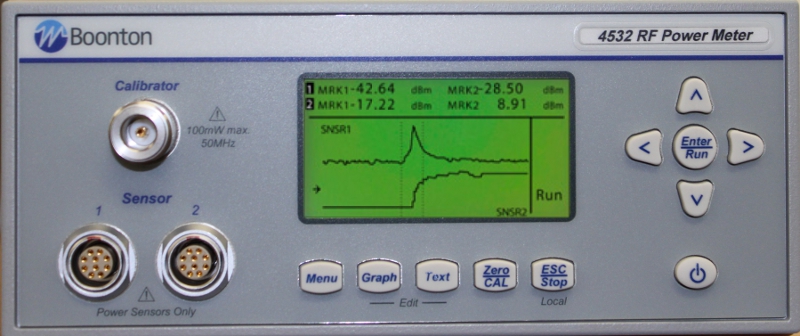

Boonton4530系列射频功率表

对于许多应用而言，Boonton4530系列正好是理想的功率表。如果预算紧张，还要满足可靠、精确的射频功率和射频电压测量要求，4531（单通道）和4532（双通道）就是您的明智选择。 由于4530兼容超过80款Boonton传感器，故其可为种类繁多的应用提供测量解决方案。

经济型峰值和CW功率表以及射频电压表
10kHz至110 GHz
110dB的动态范围
500次测量/秒（GPIB）

Boonton 4530系列射频功率表结合了实验室档次仪器的准确度以及生产线测试所需的高速度.利用专利的测试技术准确地测试数字调制信号.不管你是测试连续波功率或WCDMA ,HDTV等峰值功率, Boonton4531单通道和4532双通道射频功率表都是高性能生产测试的明智选择.

4530系列不单只是一个简单的射频功率表.它能测试连续波功率,峰值功率,电压以及提供功率统计分析(CDF和PDF). 4530系列能兼容Boonton多种类射频功率探头及电压探头,从同轴双二极管型到热偶探头,测试可达40GHz.探头设定容易并准确,因为当探头连接后,校准及设定数据会从探头自动下载. 4530 提供了在它的宽动态范围准确的CW功率测量–没有小功率计要求的范围变化引起的非线性动态范围中断和非线性。我们的热偶和峰值功率探头从不需要切换，甚至我们的CW二极管探头-具有9dB的动态范围-只要使用两个大的重叠的范围.

4530系列测试当今混合的数字调制信号的精确峰值及平均功率.达到20MHz的调制带宽在4530系列范围之内,所以4530系列是测试CDMA, WCDMA, CDMA2000, TDMA, GSM, GSM-EDGE, GPRS, OFDM, HDTV及UMTS等信号的很好的选择. 4530系列以图形格式显示周期性及脉冲波形,以及一系列的自动测试功能能描绘脉冲信号的时间及功率剖面图. 强大的触发,有效采样速率高达和可编程的光标允许从脉冲边沿进行精确的时间延迟的即时功率测试. 配合内部或外部触发,你可以执行时间闸或功率闸的峰值功率或平均功率. 触发可以是同步或非同步.可以调节显示触发前或触发后,观察波形任何部分.

功能

Ÿ   峰值功率

Ÿ   频率范围: 50MHz至40GHz

Ÿ   动态范围:> 60dB

Ÿ   带宽: 20MHz

Ÿ   连续波功率

Ÿ   频率范围: 10KHz至40GHz

Ÿ   动态范围: 90dB

在CDMA或其他扩频信号,4530系列的统计分析模式允许在任何信号电平下功率全面仿形。4530使得这些混合的测量尽可能快速，由于持续获得1 MSample/sec以上的速率。并且平滑，自由范围（range-free）操作以允许代表快速获取和分析。

射频电压探头套装

订购信息

4531：单通道射频功率表

4532：双通道射频功率表
