4540系列射频功率表

1.对脉冲信号如雷达或GSM进行测量

2.对伪随机，类噪声信号如CDMA，EVDO，WLAN，WiMAX，UMTS，HSPA，LTE，OFDM或HDTV等进行测量。

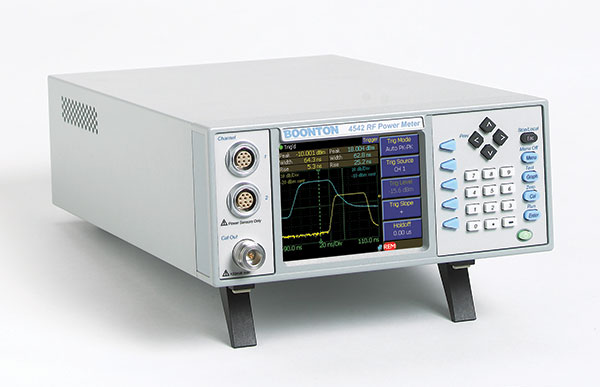

Boonton 4540系列可配合峰值功率探头或连续波功率探头对脉冲信号或调制/连续波信号进行测量。Boonton 4540系列提供三种工作模式：脉冲、调制/连续波和统计模式，达到研发生产以及控制操作的所有要求。单通道(4541)及双通道(4542)可供选择。

特点

Ÿ   200psec时间分辨率

Ÿ   7nsec上升时间

Ÿ   视频带宽可达70MHz

Ÿ   快速统计分析功能包括CCDF

Ÿ   每通道以文字形式同时显示可达14个参数

Ÿ   4寸彩色LCD显示屏

Ÿ   GPIB，LAN，USB(B型)接口

Ÿ   高带宽，宽动态范围探头可供选择

调制模式

调制模式测量可接受使用成本效益连续波探头或快速峰值功率探头。使用峰值功率探头，4540系列能够测量调制波形真正的平均功率，同时提供有关的瞬时峰值功率值的重要信息。大数字让测量的读数清晰易读。

脉冲模式

分析单个快速脉冲或者高脉冲重复间隔（PRI)的脉冲要求仪器具有先进的触发和数据采集能力。这提供了精确度以及测量信号的高清晰轨迹细节。多种触发设置，包括前后触发兼具高采样率，使得4540系列能够捕获任何脉冲。高度信号细节是必须的，当短脉冲，信号边沿，信号过冲，过滤器，高增益放大器，延迟线等必须加以分析。

统计模式

非周期信号，如HDTV，EVDO，UMTS或LTE技术类噪声以及包括随机分布在信道分布不同的大小波峰。这些随机事件不作为一致的测量触发。放大器设计需要功率计快速峰值测量来发现因为过载导致信号削减和压缩(compression)。

4540显示的互补累积分布函数即CCDF绘制功率达到或低于指定电平的可能性。通过检查地区接近100％的概率，它可以看到高波峰发生的频率。替换很容易看到放大器在实际工作条件下的压缩，并预测可能的误差率影响。4540系列多达4G采样点数据可以被收集，汇编和分析。

射频电压测量

在某些情况下没有终止或大幅加载源测量射频电压是必要的。4540系列支持的不同Boonton电压探针（也称电压探头）进行电压测量。Boonton的高阻抗电压探头可用于从10Hz到1.2GHz的频率。电压探头是用来测量连续波电压到10V，但它们也可用来测量均方根（rms）值的波动或调制信号可达20mV。线性校正因子存储在探头的适配器，所以可以立即进行电压测量。

技术规格

测量技术：随机重复抽样系统，提供前后触发的数据和统计直方图积累

Ÿ   采样率：每通道同时50M Samples/sec

Ÿ   等效采样率：每通道同时5GSamples/sec

Ÿ   储存深度：最大采样率时262,144 samples

Ÿ   垂直分辨率：0.008%, 14bit A/D

Ÿ   DSP ：32位浮点

Ÿ   时间分辨率：200ps

探头输入

Ÿ   RF通道：单或双通道(4541/4542)

Ÿ   RF频率范围：10KHz至40GHz*

Ÿ   脉冲测量范围：-50至+20dBm*

Ÿ   调制测量范围：-55至+20dBm*

Ÿ   连续波功率范围：-70至+40dBm*

Ÿ   相对补偿范围：±200.00dB

Ÿ   视频带宽：70MHz*

Ÿ   上升时间：<7nsec*

Ÿ   单次带宽：5MHz(基于每个脉冲10个采样点)

*取决于探头和校准源

功率/电压探头

峰值探头

连续波探头（宽动态范围）

热偶

特别功能

二极管平均探头

电压探头

Ÿ   95206302ARF：电压探头套裝10KHz至1.2GHz

Ÿ   95206402A：低频电压探头套裝10Hz至100Mz

订购信息

4541：单通道射频功率表,前面板输入

4542：双通道射频功率表,前面板输入

-02：后面板探头输入

-03：校准源后面板输出

-30：三年保修
