盛铂科技SATT0040025系列10MHz~4GHz数控衰减器是基于盛铂科技高性能射频微波仪器衍生出来的具有仪器级指标的模块组件，SATT0040025系列数控衰减器共有模块形式和PCB形式两个型号。
仪器级的性能，极富竞争力的价格

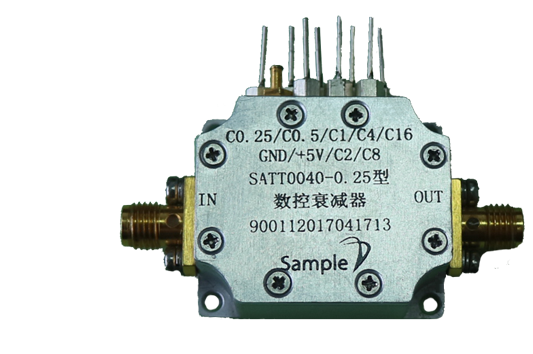

SATT0040025数控衰减器模块 SATT0040025P数控衰减器PCB
型号 | SATT0040025数控衰减器模块 | SATT0040025P数控衰减器PCB | ||||
指标 | 最小值 | 典型值 | 最大值 | 最小值 | 典型值 | 最大值 |
频率范围 | 10MHz | 4GHz | 10MHz | 4GHz | ||

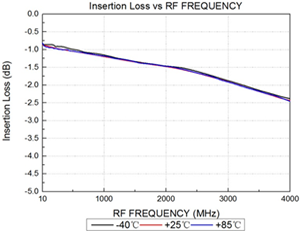

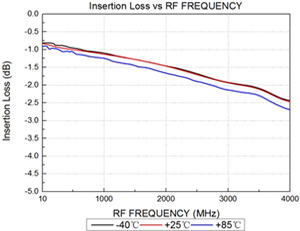

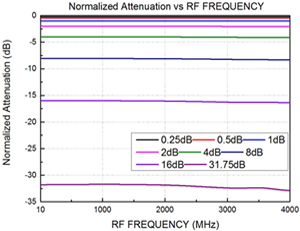

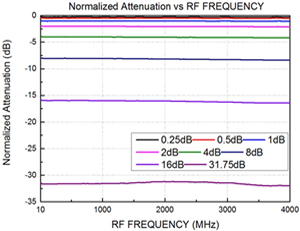

插入损耗（2GHz，0dB衰减） | 2dB | 2dB | ||||
衰减范围 | 31.75dB | 31.75dB | ||||
衰减步进 | 0.25dB | 0.25dB | ||||
位数 | 7Bits | 7Bits | ||||

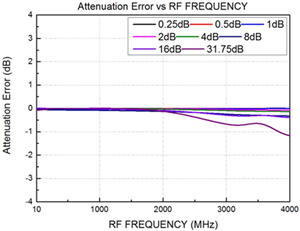

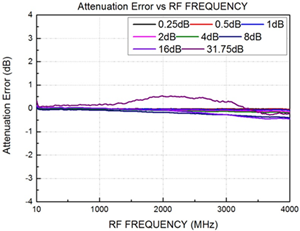

衰减精度 | ±（0.3+5%）dB | ±（0.3+5%）dB | ||||

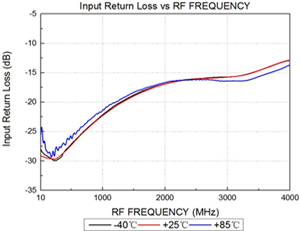

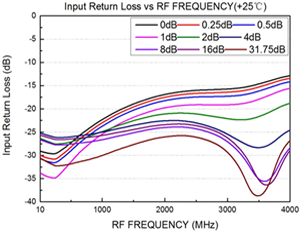

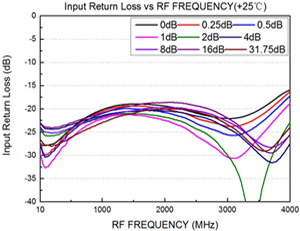

输入回波损耗 | -15dB | -15dB | ||||

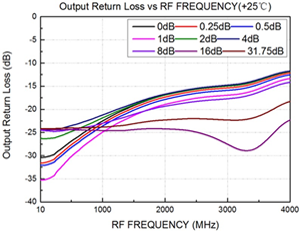

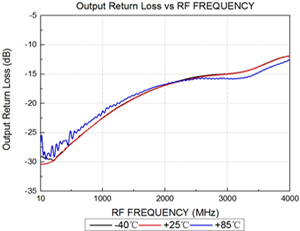

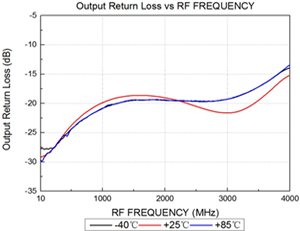

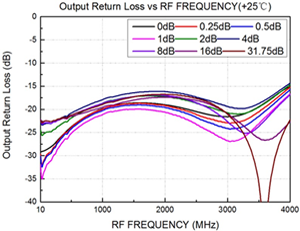

输出回波损耗 | -15dB | -15dB | ||||
输入P0.1dB | 30dBm | 30dBm | ||||
输入IP3 | 50dBm | 50dBm | ||||
输入输出阻抗 | 50Ω | |||||
工作电压 | +2.7V | +5.5V | +2.7V | +5.5V | ||
工作温度 | -40℃ | +85℃ | -40℃ | +85℃ | ||
接口 | SMA（F） | |||||
控制 | ||||||
控制方式 | 并口（低电平：≤0.63V；高电平：≥1.17V） | |||||
响应时间 | 120ns | |||||
极限指标 | ||||||
名称 | 最小值 | 典型值 | 最大值 | 最小值 | 典型值 | 最大值 |
存储温度 | -55℃ | 100℃ | -55℃ | 100℃ | ||
最大输入功率 | 30dBm | 30dBm | ||||
供电电压 | -0.5V | +6V | -0.5V | +6V | ||
控制电压 | -0.5V | Vdd | -0.5V | Vdd | ||
真值表 | 衰减态 | ||||||
C0.25 | C0.5 | C1.0 | C2.0 | C4.0 | C8.0 | C16.0 | |
0 | 0 | 0 | 0 | 0 | 0 | 0 | 0dB |
1 | 0 | 0 | 0 | 0 | 0 | 0 | 0.25dB |
0 | 1 | 0 | 0 | 0 | 0 | 0 | 0.5dB |
0 | 0 | 1 | 0 | 0 | 0 | 0 | 1dB |
0 | 0 | 0 | 1 | 0 | 0 | 0 | 2dB |
0 | 0 | 0 | 0 | 1 | 0 | 0 | 4dB |
0 | 0 | 0 | 0 | 0 | 1 | 0 | 8dB |
0 | 0 | 0 | 0 | 0 | 0 | 1 | 16dB |
1 | 1 | 1 | 1 | 1 | 1 | 1 | 31.75dB |

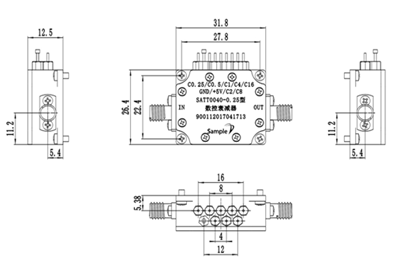

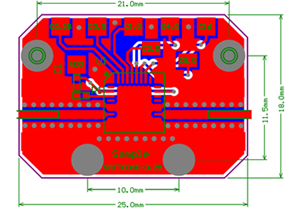

SATT0040025数控衰减器模块 | SATT0040025P数控衰减器PCB |
|
|
订货信息：①. SATT0040025数控衰减器模块；②. SATT0040025P数控衰减器PCB
