雷达T/R组件测试系统方案

新技术的有源相控阵 (AESA) 雷达中包含数千个T/R组件模块，而且在开发和生产中每个T/R组件模块必须单独进行测试。为了处理大量的不同测量和参数，测试需要实现高度的自动化。盛铂科技的One-Box QuickTRM测试系统是一款解决方案，可提供极短的测试时间，以确保生产中达到所需的高产能。另外，它允许对测量过程进行灵活的配置。这些功能可帮助制造商开发模块、降低生产周期和使生产更加高效。

基于提供的测试源代码，可由盛铂科技或客户专家来对测试案例进行调整，从而获得测试性能。由于客户可以调整测试内容，因而便于客户保护自己的知识产权。由于参数范围很宽，QuickTRM支持多种应用领域的T/R组件测量，例如由于支持的频段很宽，可测量将来的宽带雷达设备。

QuickTRM 是盛铂科技的基于自研的One Box Instrument平台开发收发组件测试解决方案，采用通用仪表面板和Windows操作系统，可灵活部署在实验室桌面，实现收发组件的单项指标细节测量和多项指标自动化测量的功能。随系统提供的测试案例可根据用户要求进行调整，例如允许对模块进行自动控制。

简洁的系统配置

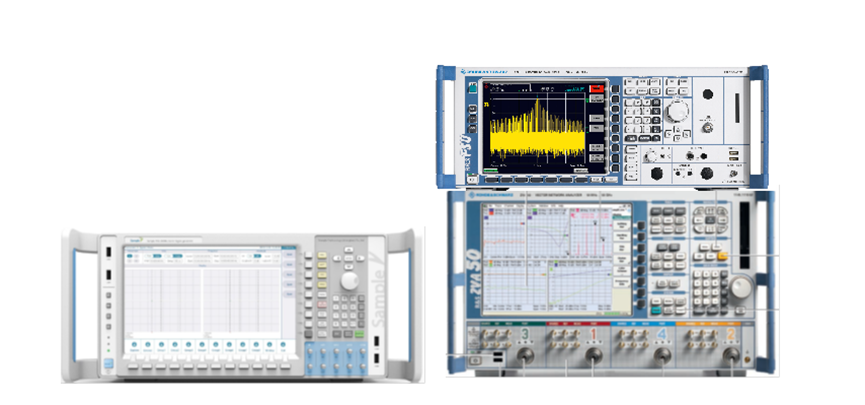

QuickTRM 8GHz只需一台5U高度的机箱

QuickTRM 26GHz/40GHz只需外部配置具有基本功能的矢量网络分析仪和频谱分析仪。QuickTRM系统支持多个品牌的仪器，方便集成用户现有的设备，降低客户的系统成本和部署周期

优秀的测量精度

QuickTRM系统选用微波元器件，结合精心设计的校准方案，实现优秀的测量精度和稳定性。

S参数测试精度：幅度优于±0.1dB，相位优于±1度

功率测量精度：优于±0.3dB

噪声系数测量精度：优于±0.2dB

针对客户产品的定制化开发

根据客户被测产品定义电源和控制接口

多通道扩展，根据客户需求最多可扩展至32通道

适用于客户被测产品的测试工装和夹具的开发

定制化报表生成，可根据客户技术指标定义进行开发

功能

高功率脉冲S参数测量

通道增益特性（均值，起伏，一致性）

通道相位特性（移相精度，一致性）

调相寄生调幅和调幅寄生调相

-1dB增益压缩点

端口驻波系数

脉冲功率测量

脉冲功率值

上升/下降沿

脉冲宽度

过冲和顶降

脉冲延迟时间

噪声系数测量

接收状态噪声系数

频谱相关参数测量

谐波电平

杂散电平

是否自激

交调测量

发射IP3或IM3

接收IP3或IM3

使用

系统校准

矢量网络分析仪校准

信号通路S参数校准

源功率校准

频谱测量参数校准

噪声系数校准

单项技术指标的细节测试

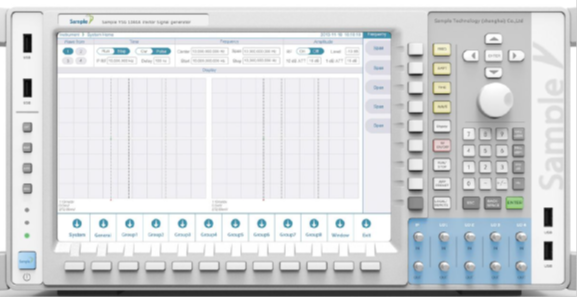

通过仪表操作面板方便的进行单项技术指标测量设置，结果显示、分析和标示，典型操作界面如下所示：

自动化测试

通过对所需要的单项技术指标测试项目进行编辑，生成自动化测试脚本，实现技术指标的自动化测试功能。

测试数据分析和报表生成

采用Browser/Server架构，可以通过QuickTRM中的浏览器定制和打印报表，也可以LAN在您办公电脑的浏览器上定制和打印报表。

系统配置选项

硬件部分

One Box Instrument系统平台

TR组件电源和接口

矢网高功率脉冲S参数扩展（功放、调试器和微波开关）

脉冲功率测量（脉冲功率计和微波开关）

噪声系数测量（噪声源和微波开关）

频谱测量（多路微波开关）

交调测量（微波信号源和微波开关）

矢量网络分析仪主机（26GHz/40GHz需外置）

频谱分析仪主机（26GHz/40GHz需外置）

软件部分

系统校准软件

S参数测量软件

脉冲功率测量软件

噪声系数测量软件

频谱测量软件

交调测量软件

多参数自动测量软件

测试数据分析和报表生成软件
