为什么脉冲放大器不足以进行平均功率测量？

       使用传统的射频平均功率测量设备（如射频探测器或平均功率传感器）来测量脉冲放大器很常见，但测量结果并不准确。这类测量需要基于占空比和平均脉冲功率来计算脉冲功率。根据其占空比，测得的平均功率可能接近于传感器的本底噪声，从而造成明显的测量误差。在雷达技术和其它应用中，占空比通常为0.1% (1:1000) 或 0.01% (1:10,000)。0.1%的占空比可使平均功率传感器的动态范围减小30分贝，而0.01%的占空比可使动态范围减小40分贝。测量设置的剩余动态范围可能不足以进行正确的测量。

       然而，射频脉冲并非标准的矩形。此类解决方案用于精确的脉冲测量，动态范围广，能快速测量峰值功率，如Boonton的4500B系列和4540系列功率分析仪，装配有峰值功率传感器，速度非常快，并且能提供足够广的动态范围来测量实际信号和有关真实信号跟踪的精确信息。

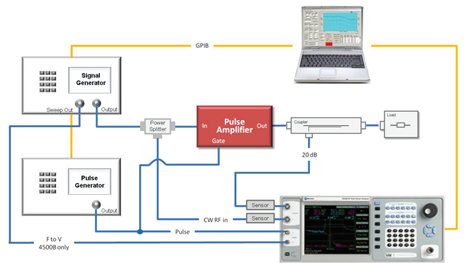

Boonton 4500B系列射频峰值功率分析仪脉冲放大器平均功率测试方案

      Amplifier Test Bench™用于测量线性和脉冲放大器，无需了解任何编程知识。只需点击几下鼠标，便可进行精密的测量和记录。

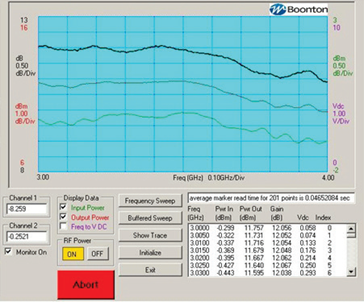

Boonton Amplifier Test Bench™系统软件

应用  测量

• 通信放大器  • 频率增益

• 脉冲射频放大器  • 频率功率

• 射频滤波器特性

• 雷达，MRI放大器

• 似噪声信号放大器（LTE、OFDM、UMTS）
