功率放大器包含什么？包含检波器吗？

有些用户会问我们工程师关于功率放大器包含什么？检波器是不是包含在功率放大器里面，今天就为大家详细解答两者之间的关系。

1.功率放大器包含什么？

一个典型的、功能完整的功率放大器模块或子系统，其内部主要包含以下几部分：

核心放大器件： 替换功放的“心脏”，通常由晶体管（如GaN、GaAs、LDMOS等材料制成）构成，负责将输入的小信号进行能量放大。

偏置与供电电路： 为放大器件提供稳定的直流工作电压和电流，确保其工作在最佳状态。

输入/输出匹配电路： 替换关键的无源网络，确保射频信号能高效地从信号源传输到晶体管，并从晶体管传输到负载（如天线），同时优化增益、输出功率和效率。

散热结构： 由于功率放大器效率并非100%，大部分电能会转化为热量，因此需要散热片、热沉甚至风扇等结构来保证器件不过热损坏。

保护与控制电路（进阶功能）： 在一些更智能的模块中，可能包含过温保护、过驻波保护、使能控制等电路。

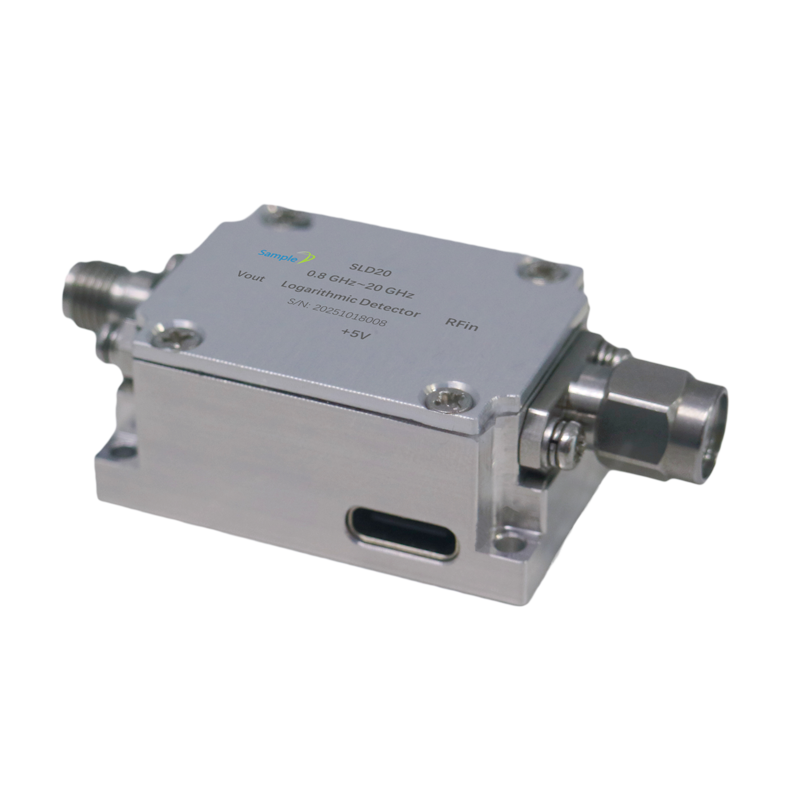

盛铂科技对数检波器SLD系列

2. 包含检波器吗？

通常情况下，功率放大器的核心放大单元内部不包含检波器。 检波器是一个独立的功能器件。

但是，在系统层面，检波器与功率放大器是紧密协作、密不可分的“搭档”关系。您可以这样理解：

功率放大器是 “执行者” ，负责输出高功率。

检波器是 “监测者”或“反馈传感器” ，负责精确测量输出功率的大小。

它们如何协同工作？

在许多高级应用（如通信基站、精密测试仪器）中，为了确保功率放大器输出稳定、精确的功率，会构建一个 “自动电平控制（ALC）环路” 。在这个环路中：

耦合器从功率放大器的输出端提取一小部分信号（通常为-20dB或-30dB）。

这部分信号被送到检波器（如盛铂科技的SMA同轴检波器或SLD系列对数检波器）。

检波器将射频功率转换成易于处理的直流电压。

系统比较这个电压与目标电压，产生误差信号。

误差信号反馈回去，控制功率放大器的增益，使其输出功率恒定。

在这个系统中，检波器是外部但必不可少的部件，它与功放共同构成了一个智能、稳定的放大系统。

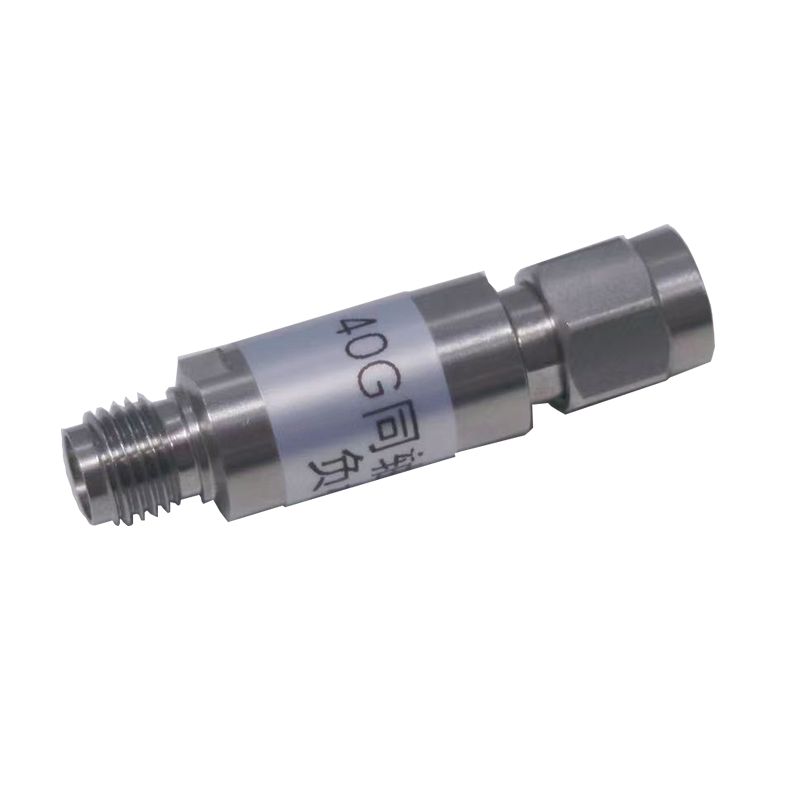

盛铂科技SMA系列40GHz同轴检波器

总结

从结构看： 功率放大器不包含检波器，它们是两个独立的器件。

从功能看： 在高性能射频系统中，功率放大器离不开检波器的监测与反馈。检波器（尤其是像盛铂科技SLD系列（用于宽动态范围对数监测） 和SMA系列（用于高速线性监测） 这样的高性能产品）是确保功率放

大器稳定、精确、安全工作的大脑和眼睛。

因此，在设计和选型时，工程师会将功率放大器与合适的检波器作为一组关键组合来共同考虑。
