AnaPico正式发布全新APMSYN22宽带频率综合器

来源:盛铂科技(上海)有限公司    发布时间:2022-06-20    浏览次数:

AnaPico日前正式发布了全新的APMSYN22捷变频频率综合器,该频率综合器不同以往类似产品,它除了拥有小巧的机身结构外,它可以以0.01Hz的频率分辨率输出100kHz~22GHz功率高达+25dBm的宽带信号,同时拥有出色的相位噪声指标和快至5μs的捷变频时间。

       频率范围:100kHz22GHz

       切换时间:5μs

       输出功率:-40dBm+25dBm

       1GHz相噪:-132dBc/Hz@20kHz

       连续波、扫描、脉冲输出

       1GHz输入输出同步信号支持多台设备相参级联

       体积小巧:134x95x24mm / 450g

为相参系统而生:

APMSYN22非常适合多台设备级联组成相参系统,为此APMSYN22采用了类似AnaPico高端多通道相参信号源APMS系列的内部架构,采用高参考时钟进行多个模块间的同步输出非常稳定相参信号。

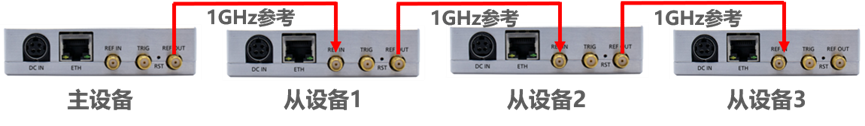

更具创新的是,当多个APMSYN22进行相参系统集成时并不需要额外的高稳定参考输入,只需将其中一台设备作为主机,其余设备作为从设备,由主机输出1GHz的内部参考至下一台从设备的参考输入,再由这台从设备的参考输出端口以菊链的方式将主机的1GHz参考信号传递至下一个从设备,以此类推……理论上可以实现无数个相参通道的输出。

示例:当4台设备级联组成一个四通道输出的相参源系统时,无需从外部额外引入共参考,APMSYN22标准提供了准确度高达±30ppb1GHz高频高稳定度的参考时钟输出(1GHz高频参考同步信号对于长时间稳定输出相位相干信号至关重要!)。此时的同步时钟仅需在主设备上设置产生,从设备仅需设置为1GHz的外参考输入,所有的从设备1GHz外参考输入实际上都是由主设备输出的,并经由第一个从设备内部功分及放大传递至下一个从设备,如此循环可实现非常多通道输出的相参系统

与其他厂商不同,AnaPico的信号源产品均采用了1GHz高频的参考同步信号,这样可以在相参系统中获得比传统100MHz作为参考输入同步信号更加优异的相对相位稳定性!

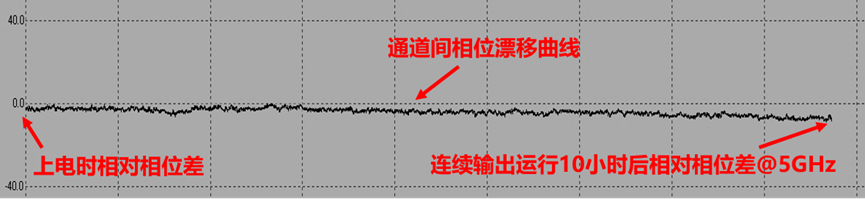

APMSYN22采用推荐的方式实现多通道相参输出系统时,以每个通道同时输出5GHz连续波为例,可以确保在连续运行10小时后,通道与通道间的相对相位差漂移仅为±0.5°

优异性能的广泛应用:

APMSYN22的体积小巧,性能优异,成本合适,非常合作伙伴进行系统集成甚至整机厂商的OEM应用:

       系统时钟源

       用于雷达信号生成和测试的多通道相位相干配置

       波束赋形、MIMO接收机研发

       量子计算:作为 IQ 混频器和参数放大器泵浦的本振

       电子战

       微波光子及光谱学

对于MIMO、相控阵雷达以及量子计算的多个模块的相参应用,我们还提供了NOXO选件,该选件可以移除所有从设备中的参考晶振以帮助客户节约成本!

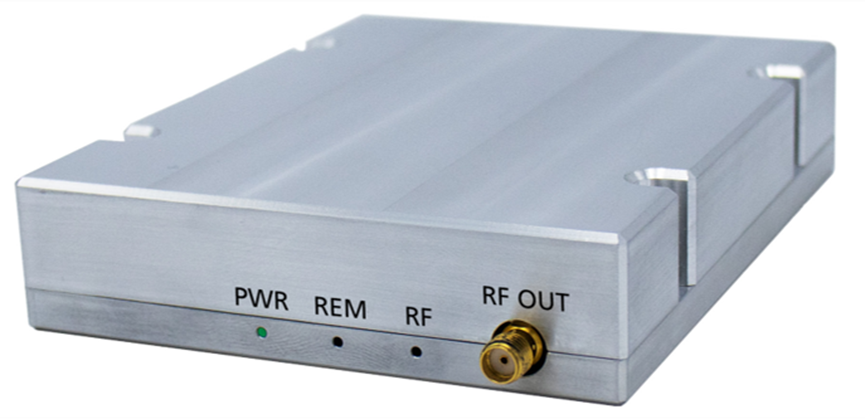

作为一个小巧的模块,它拥有台式信号源级别的性能:

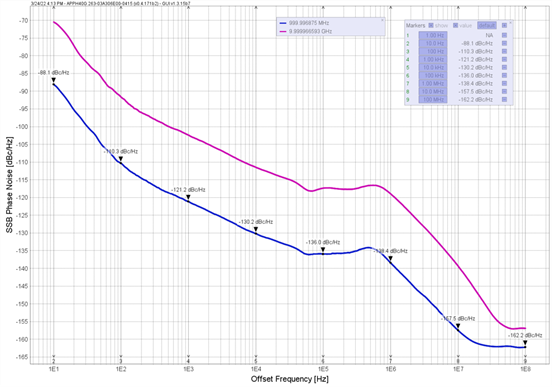

APMSYN22的相噪曲线

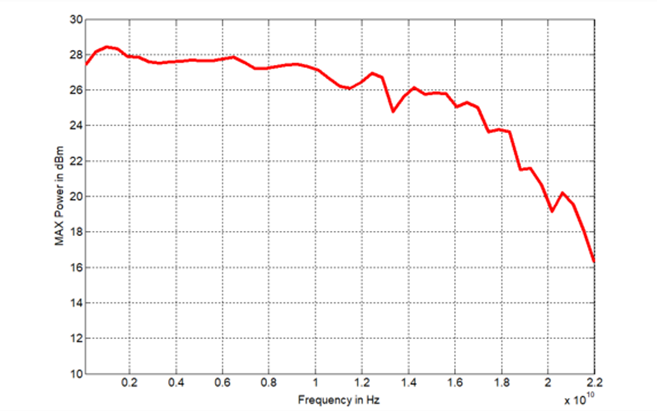

APMSYN22的最大输出功率

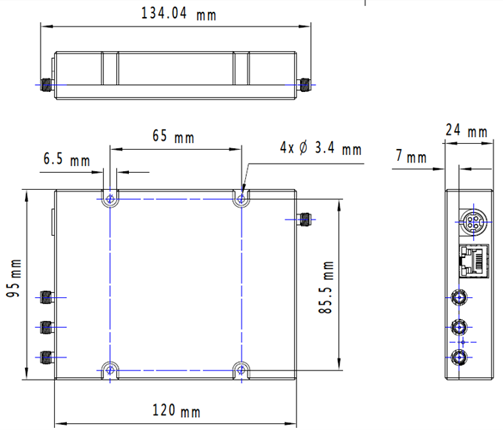

APMSYN22的尺寸结构



转载安铂克

APMSYN22宽带敏捷型频率综合器模块-安铂克科技(上海)有限公司 (anapico.net.cn)
