APMSYN22宽带敏捷型频率综合器模块

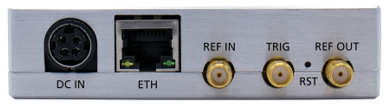

AnaPico的APMSYN22宽带敏捷型频率综合器模块具有出色的屏蔽性能，并采用非常紧凑的模块形式，重量不到 0.5 公斤，功耗仅 为17W，因此可采用被动冷却方式。它标配以太网络通信端口，用于本地和远程连接到 PC，以控制标配的GUI软件或用户自定义的SCPI命令。

• 频率范围：100kHz至22GHz

• 切换时间：5μs

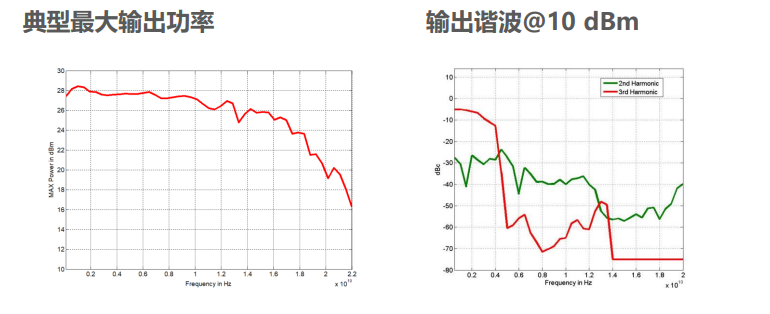

• 输出功率：-40dBm至+25dBm

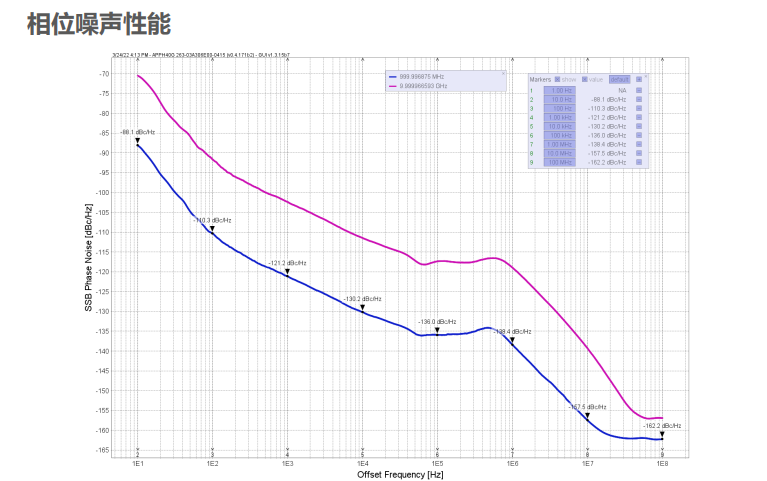

• 1GHz相噪：-132dBc/Hz@20kHz

• 连续波、扫描、脉冲输出

• 1GHz输入输出同步信号支持多台设备相参级联

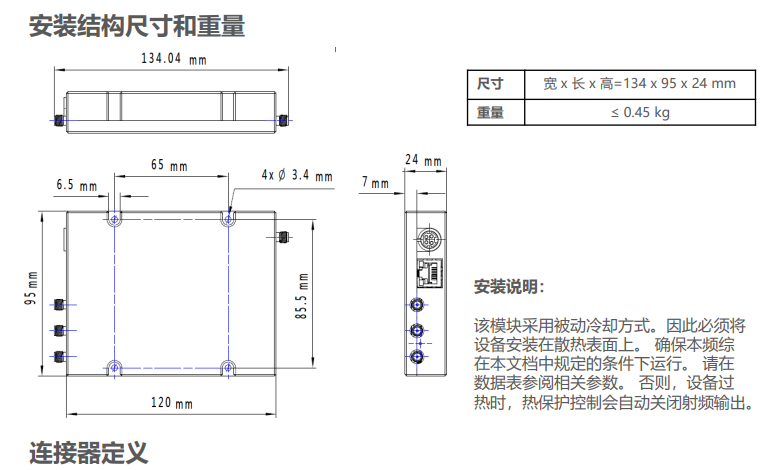

• 体积小巧：134x95x24mm / 450g

 该模块同时具有100MHz和1GHz两种频率的外部参考支持。100MHz外部参考输入输出 便于与其他设备进行参考同步，而1GHz外部参考输入输出对于利用多个APMSYN22组成 一个高稳定多通道相参的信号源系统至关重要。当多个APMSYN22单元可以连接在一起 时，其中一个单元作为主机，其他单元作为从机，可以轻松实现稳定度极高的多通道相位 相干源。此时1GHz的主参考频率在主单元中仅需生成一次，然后通过所有从单元依次往 下进行循环，理论上这种循环可以达到无限次。例如，通过这种方式级联，当所有通道输 出都设置为5GHz时，在10小时内的相位相干的漂移度仅为±0.5°。

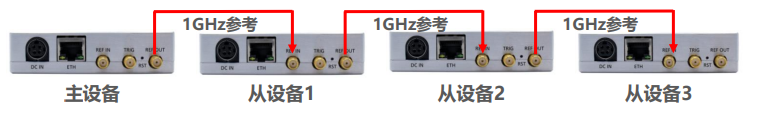

当4台设备级联组成一个四通道输出的相参源系统时，无需从外部额外引入共参考，APMSYN22标准提供了准确度高达±30ppb的1GHz高频高稳定度的参考时钟输出（1GHz高频参考同步信号对于长时间稳定输出相位相干信号至关重要！）。此时的同步时钟仅需在主设备上设置产生，从设备仅需设置为1GHz的外参考输入，所有的从设备1GHz外参考输入实际上都是由主设备输出的，并经由第一个从设备内部功分及放大传递至下一个从设备，如此循环可实现非常多通道输出的相参系统！

•

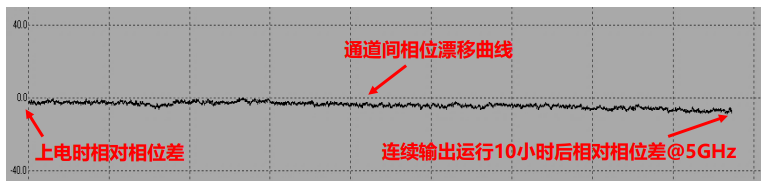

• APMSYN22采用推荐的方式实现多通道相参输出系统时，以每个通道同时输出5GHz连续波为例，可以确保在连续运行10小时后，通道与通道间的相对相位差漂移仅为±0.5°

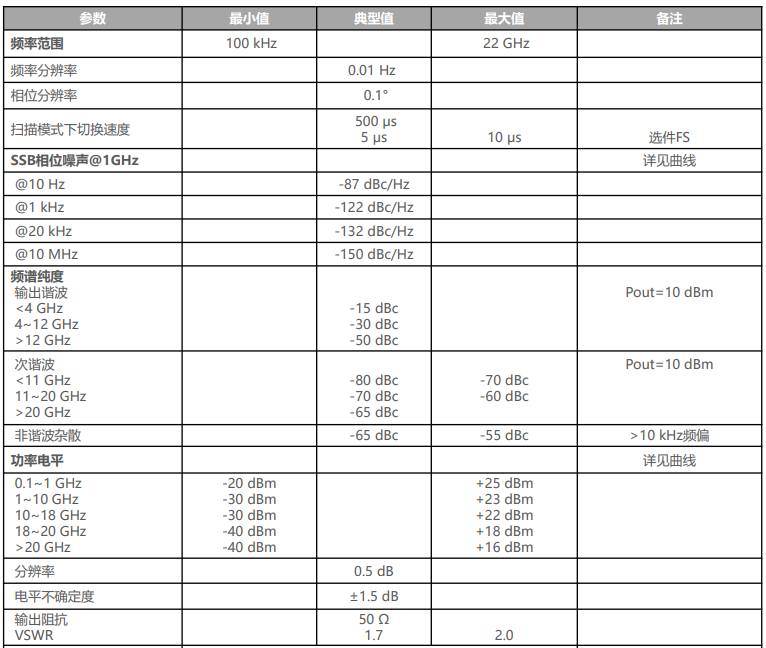

• 主要技术参数：

•

•

•

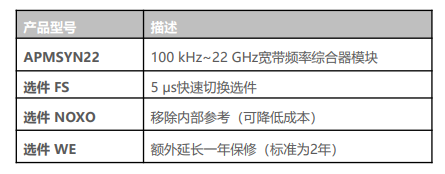

订货指南：

资料下载：
