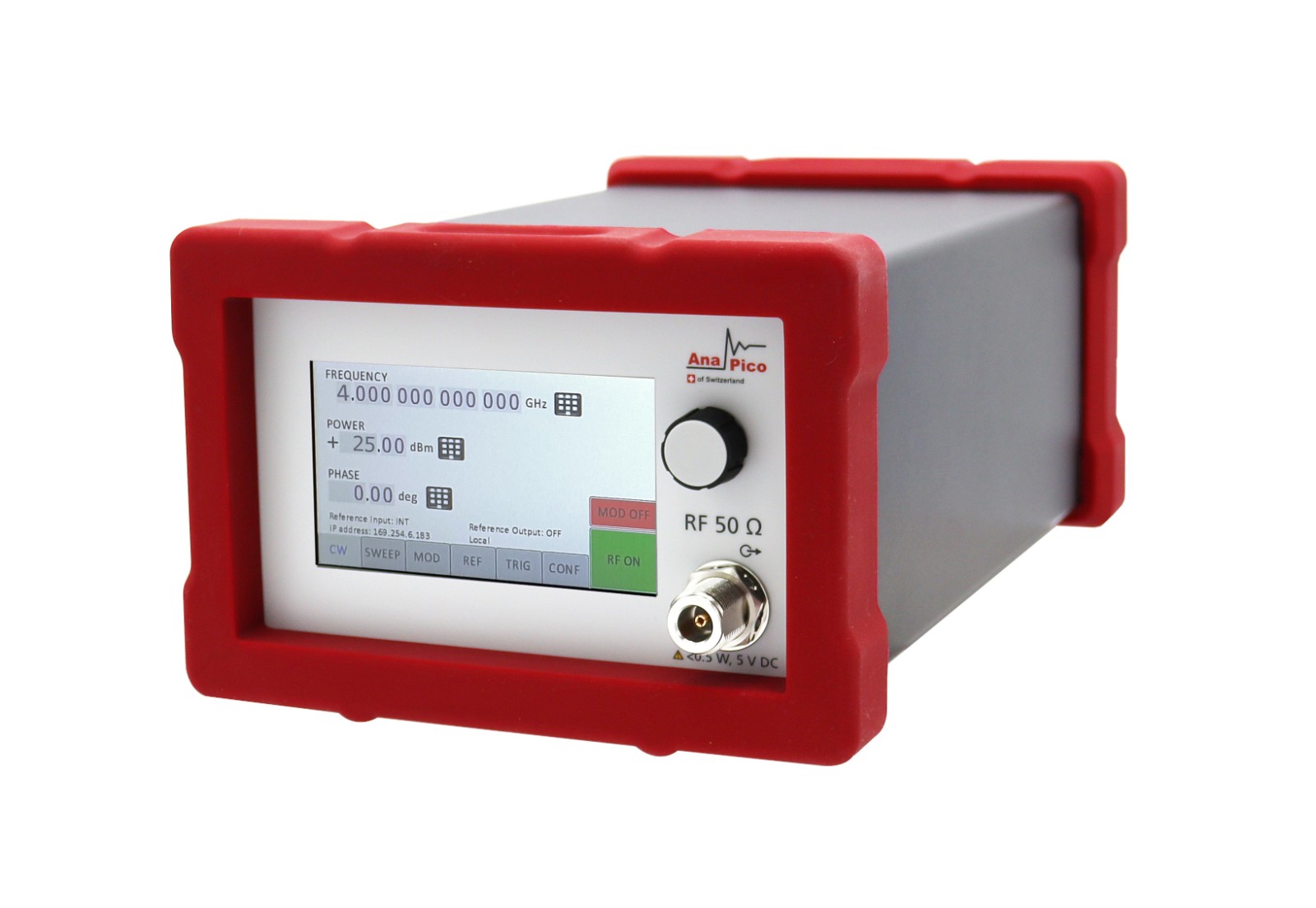

高达40 GHz的APVSG矢量信号发生器

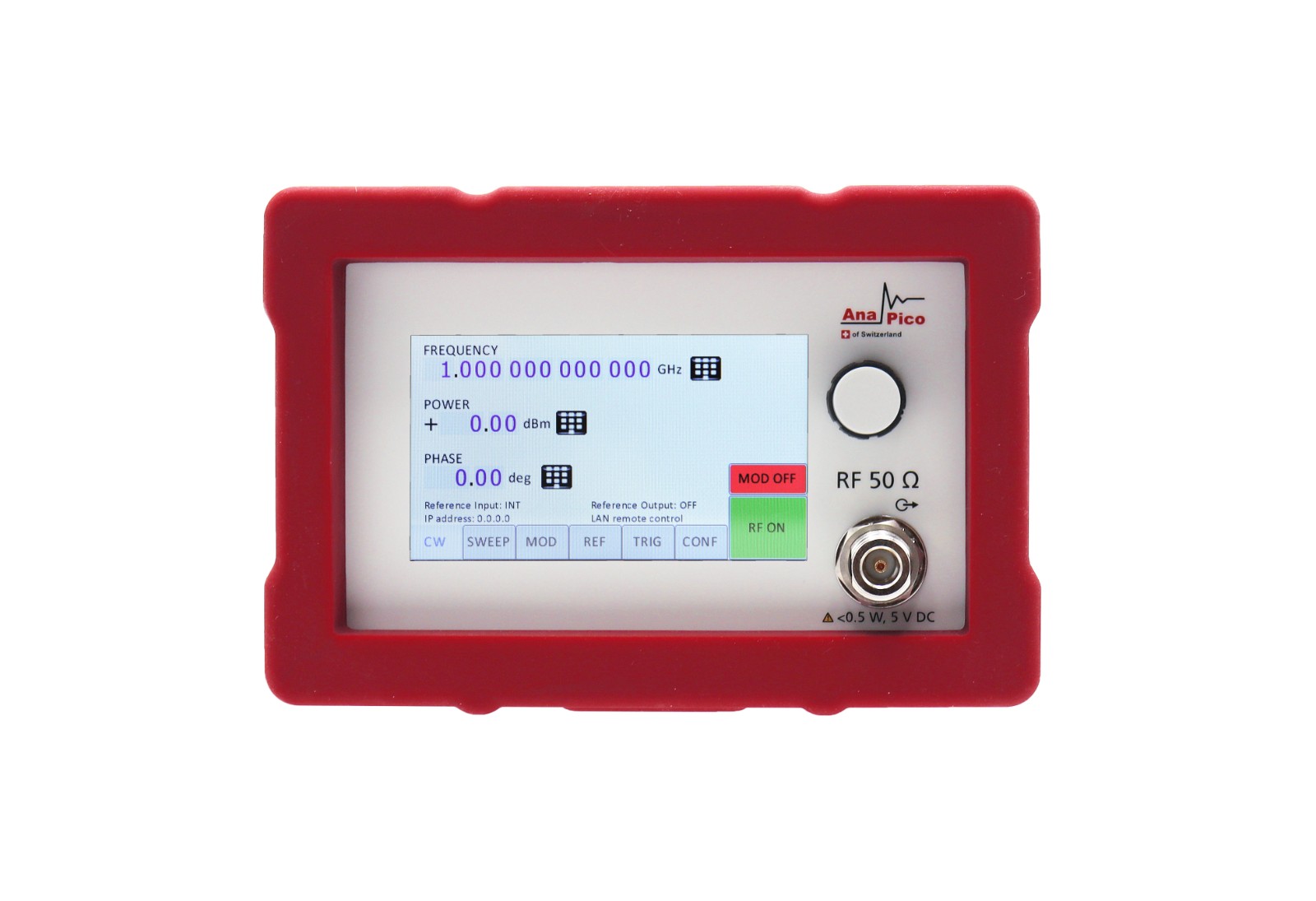

APVSG是一种超快速切换矢量调制信号源，覆盖10 MHz至40 GHz的连续频率范围。标准的APVSG可实现出色的超快速CW频率扫描，线性调频，脉冲内调制，脉冲整形，而且相位噪声非常低。高性能内部I / Q调制器可实现定制的调制波形并支持专用的调制方案，包括航空电子调制（如VOR / ILS，MODE S或DME）。该设备可以通过触摸屏轻松控制，也可以使用标准SCPI命令语言通过以太网和USB进行远程访问。提供了PC图形用户界面（GUI）来控制设备，并提供易于使用的界面来上载预先计算的IQ数据文件。GUI支持各种文件格式。

主要功能：

·         大信号带宽：使用两个任意波形发生器来产生带宽为500 MHz的I / Q信号。该发生器具有对通用矢量调制方案的内置支持，并且为将加性高斯白噪声（AWGN）受控注入信号路径提供了直接支持。

·         出色的调制信号纯度：最低的相位噪声（在1 GHz载波和20 kHz偏移下为-145 dBc / Hz），低杂散和出色的谐波抑制

·         出色的EVM和ACPR性能

·         内置模拟调制，例如AM，FM，PM，脉冲

·         超窄脉冲序列（<5 ns），线性和非线性脉冲频率线性调频

·         内置数字调制方案，例如FSK，PSK，ASK，QAM

·         超快速跳频和扫频功能（在200 ns以下更新频率，功率和相位）

·         强大的触发系统，包括多个标记和输入触发。

·         快速控制端口（FCP）（并行BCD接口），用于快速外部信号控制

·         安全性：可用外部microSD

主要应用包括：

·         紧凑型超高性能矢量信号发生器IQ数据流

·         相干和天线波束成形的相干独立可编程多输出配置

·         用于雷达，电子战（EW）和天线测试的复杂信号环境仿真

·         量子计算和量子通信

规格:

特征：

•出色的相位噪声性能和超低杂散
•超快速切换和跳频（<200ns切换时间）
•500 MS IQ数据速率，高达256 MS深度内部回放存储器
•支持各种数字调制（PSK，FSK，FSK，QAM ）
•量子计算机实验系统

应用：

•任意I / Q波形回放
•雷达信号模拟
•量子计算
•接收机测试
•航空电子调制仿真
•高速天线测试

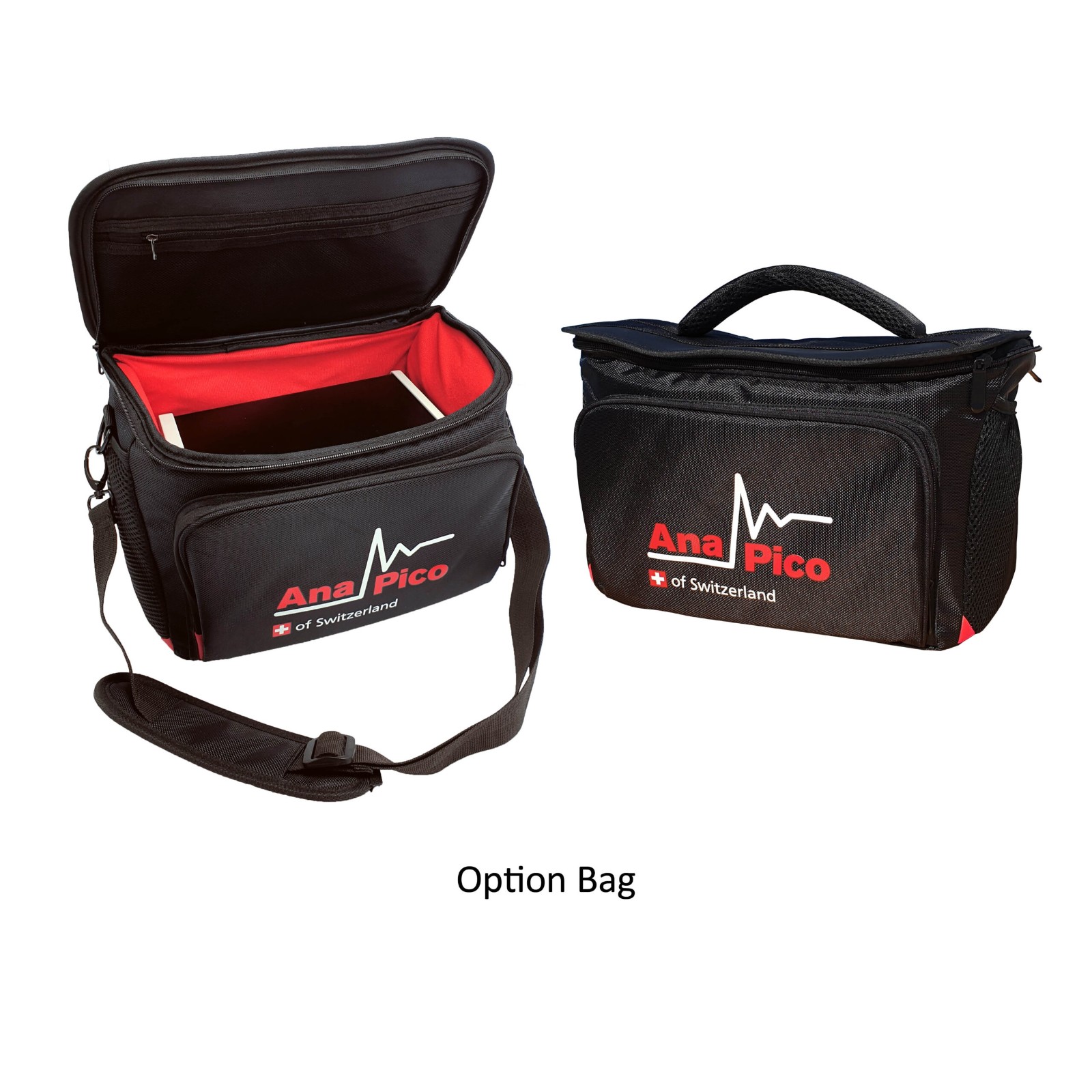

选件：
