产品亮点
•单模块可多达2个独立通道9GS/s 16位的AWG，同时输出8个Markers
•跨奈奎斯特域的9GHz信号输出带宽，双通道9GHz输入带宽，5.4GS / s 12位ADC选项，用于完整的任意波形收发器系统
•出色的相位噪声和杂散性能
•集成NCO，用于数字上变频至微波频率
•用于条件波形生成的反馈控制系统
•模块化PXI Express平台，高速PCIe GEN3 x8通道通信接口，可轻松扩展到数百个通道
•16GS的波形存储器，能够同时生成和下载波形
•高达6GB/S实时数据从PC直接流到FPGA以连续和无限地生成波形
•用户自定义的FPGA用于特定应用解决方案
•创新的面向任务的序列编程，可最大程度地灵活地生成任何可想象的场景
产品特征
•模块化，可扩展和紧凑——单模块可提供2个AWG通道和2个数字化仪通道

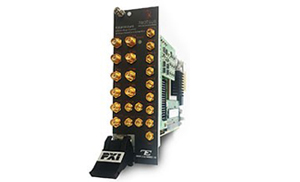

P9082M基于PXI Express行业标准，模块化体系结构可以轻松扩展到数百个通道，同时将所需空间保持在最小。紧凑的外形尺寸使得最多4个发生器输出通道和2个数字化仪输入通道仅占用3个PXI插槽。因此，对于同步，相干，多通道应用（例如量子物理学、雷达应用和MIMO通信等），P9082M任意波形收发器是理想的，高性能且更灵活的解决方案。
•超快速的通讯接口——基于PCIe3.0 X8的总线传输速度
花费比实际运行更多的时间来设置生成的方案？P9082M模块利用PCI Express Gen 3x8通道连接，可实现高达64Gb/s的数据传输速度。这使P9082M任意波形收发器能够提供很快的波形下载，从而节省了您最宝贵的资源。
•反馈控制系统——内部集成5.4GS/s的12位ADC
当今的许多应用程序都需要根据环境中的输入信号来生成条件波形。P9082M任意波形收发器完美地将DAC和ADC集成在一个系统中，由单个FPGA控制，以实现最佳同步和最小延迟。这种高速控制系统提供了一个反馈环路，可在最小延迟的情况下快速做出快速决策。
•生成任何可以想象的场景——多达64K个不同任务序列波形生成
P9082M提供了一种创新的，面向任务的顺序编程，用户可以在任务表的每一行更改整个仪器设置使其生成多达64K个不同任务序列波形。此外，P9082M的用户不仅可以同时生成和下载波形，而且可以直接将数据流传输到FPGA，而无需使用内置存储器。这样就可以直接从控制PC以合计高达6GS/s的DAC速度生成随机，唯一且无限长的场景。因此，无论您的场景是极其复杂，无限还是动态，您都可以使用P9082M生成它。
P9082M内部波形数据下载方式
P9082M任务序列波形编辑界面（可生成64k个不同的任务序列波形）
P9082M任务序列波形生成逻辑
主要技术指标
指标/型号 | P9082M |
最大采样率 | 9GS/s每通道 |
垂直分辨率 | 16Bit |
输出通道数 | 2 |
Markers | 8 |
最大输出带宽 | 9GHz（直通输出选件）；4.5GHz（DC输出选件） |
存储容量 | 最大16GS每通道 |
SFDR | DC~1GHz，-80dBc（典型）；1~4.5GHz，-70dBc（典型） |
输出幅度范围 | 50mVp-p~1.3Vp-p（50Ω） |
