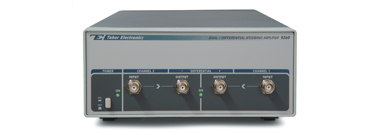

9260双通道45MHz差分信号放大器

9260双通道45MHz差分信号放大器主要特点

高电流大功率

峰值输出电流为1A，9260可实现高达10W的连续功率输出，是各种脉冲应用的理想选择。

仪器配置

9260可配置为用作两个单端独立通道，或配置为具有两个差分输出的一个输入。9260的标准配置使34Vp-p的最大输出电压达到50欧姆，增益为x10。其他自定义增益，例如x15，可以在购买时订购，使客户能够更广泛地选择解决他们的应用。

输出特性

输出位于前面板上。有两个输出，每个通道一个。当9260配置为两个独立的放大器时，输出会产生34Vp-p范围内的放大信号，达到大约45MHz带宽的匹配负载阻抗。

输入特性

放大器的输入可配置为匹配不同的源阻抗，如50Ω，75Ω或1MΩ。每个通道有三个输入：1。主输入。该输入位于前面板上，通常用于信号输入。2.辅助输入。该输入位于后面板上，可用作求和输入。3. DC偏移输入。该输入也位于后面板上，可用于在指定的输出电平窗口内偏移信号电平。

主要技术指标
