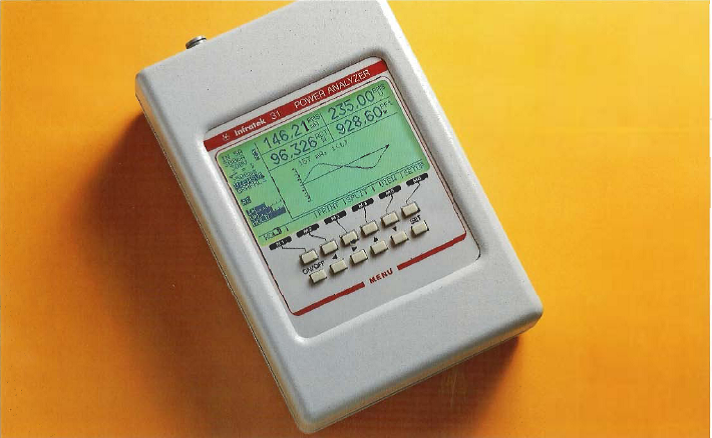

Infratek M31手持式功率分析仪

显示功能

存储用户定义的配置

数字和图表混合域

处理能力

三相系统，同时测量

所有数据，包括实时谐波数据

将数据高效传输至电脑

接口

RS-232

在Windows XP、7、8、NT系统中运行的操作软件

频率范围：DC-100kHz

耦合：AC/AC+DC

1Hz-100kHz/DC-100kHz

在50%满标度时峰值因数为3：1

通用模式50Hz/100kHz

130dB/70dB

内置星点网络500kΩ

最大输入：高至低/低至箱体

1000V/600V

精度23º±3 ºK；rms，rdg＝读数

1Hz-1kHz                      ±k(0.1% rdg±0.07%量程)

1kHz-10kHz                  ±k(0.3% rdg±0.2%量程)

10kHz-100kHz             ±k(0.05% rdg/kHz rdg±0.3%量程)

精度等级：

K＝1，K＝2，K＝4

电流

10种量程：100mA、300mA、1、3、10A；1、3、10、30、100A。

夹具：1A-1000A

频率范围：DC-100kHz

耦合：AC、AC+DC

1Hz-100kHz/DC-100kHz

在50%满标度时峰值因数为3：1

通用模式50Hz/100kHz

150dB/100dB

3A输入：3A连续/10A 5秒钟；50A输入：40A连续/50A 20秒钟。

RI=30mΩ/3mΩ

精度23º±3 ºK；rms，rdg＝读数，rng＝量程

50A/夹具输入                                               3A输入

1Hz-500Hz       ±k(0.1%rdg+0.1%rng)                ±k(0.1%rdg+0.1%rng)

500Hz-2kHz     ±k(0.6%rdg+0.6%rng)                ±k(0.8%rdg+0.8%rng)

2Hz-10kHz        ±k(0.8%rdg+0.8%rng)                ±k(2%rdg+1%rng)

10kHz-100kHz±(0.1%kHzrdg+0.8%rng)±k(0.1%kHzrdg+0.1%rng)

最低量程乘以百分比数字2。     *典型

精度等级：

K＝1，K＝2，K＝4

功率

70种量程，对应于产品的电压量程乘以电流量程。

DC-100kHz

精度23º±3 ºK；50A/夹具输入，3A输入

1Hz-1kHz                     加上输入电流和电压精度百分比数字

1kHz-100kHz             加上输入电流和电压精度百分比数字，加上±2%（1-PF）/ kHz量程

PF＝0至±1

计算值

无功功率： ；表观功率： ；功率因数： ；峰值因数： ；最大值： ；最小值： ；PtP：最大值-最小值；阻抗： ；总谐波距离， 。

加上计算中所涉及数值的百分比数字精度。

机械值

总输入功率，Nm/s；至负载的输出功率，Nm/s；旋转机器轴处的扭矩，Nm；速度，rpm；效率：Eta＝输出功率/输入功率

仅为同步电机。

谐波分析

基本频率范围为4Hz-50kHz

谐波1-63

精度：谐波电流和电压，与均方根电流和均方根电压相同

计算值：谐波功率；谐波相位角（功率因数）；谐波阻抗。

加上计算所涉及数值的精度百分比数字。

频率

积分仪

能量，精度Wh，Vah：积分量的基本精度

数据记录

输出值、速度,期间可编程；最高速度：在150毫秒时间内，来自一个三相系统的10个数值。

信号频率的范围为5Hz至1kHz

电流谐波

在一个三相系统中，是按照IEC1000-3-2标准确定电流谐波的。

显示器

电源/电池

介电强度

尺寸

显示器：蓝色液晶图形显示器，配备EL背光

充电器：AC、50-60Hz、115/230V、0.2AF、10VA；密封导线胶体电池，6小时

介电强度：电流输入至箱体；电压输入至箱体；线输入至箱体

尺寸：H×W×D

58×108mm；128×240像素

3kV；2kV；3kV 50Hz/分钟

75x160x245mm；1.5kg

选项

RS-232接口

Windows操作软件，WinXP, Win7

电流夹具0-200A/0-400A
