真正一台完整并且有好的”性能/价格比”的半导体元件自动测试系统，能测试从毫瓦(mW)到千瓦(kW)级全功率的多种半导体元件
IST8900系列半导体元件自动测试系统，可以模拟元件在真正工作状态之下的电流及电压。并测量重要参数。IST 8920在大功率元件的导通参数上的测试 (Vce (sat)，Vds(on)，Rds(on)，Vsd，Vf，Vtm等) 上提供强制的恒流源可达 400A，800A，1600A，2400A，3200A，及 4800A，可依客户的需求来选定。
在元件关闭状态下的各项参数如崩溃电压及漏电流的最高电压可达 2.5KV，5KV，7.5KV，及10KV。
l 可检测12种半导体元件达137个参数
l 具自我校正及自我系统故障诊测之功能
l 采用视窗7的触控屏幕计算机及易操作的软件设计
l 测试程式可储存及回复使用
l 量测MOSFETs及IGBTs各介面的电容值及栅极的输入阻抗
l 具备有图示仪各种特性曲线的绘图软件
l 提供全自动参数上的测量．并判别其好坏
l 恒温控制的功能可加热被测件至250度C
l 专用的各种测试工装，快速便捷的测试各种大功率的模块元件
l 具机械手介面可供晶圆或成品量产测试
l 提供6合1，IGBTs模组测试选件
l 可滑动的机柜设计以便维修调试或升级
l 安全启动测试的功能，防止使用者因误启动而触电
l 任何接脚有误，损坏或不对的元件及测试座的错误，均可在启动测试前的瞬间，安全快速的检测到而停止测试
l USB接口，可同时外接打印机，键盘，与鼠标
l 提供精确的”凯文”测量回路，或可自动校准的”非凯文”测量
l 测试脉冲10us~300us，完全可调
IST 8900系列各元件的测试参数表
元件类型 | 漏电流 | 崩溃电压 | 导通参数 | 放大倍率 | 触发参数 | 闩扣参数 | 保持参数 | 开关参数 |
Bipolar Transistor | Iceo, Ices, Icev Icbo, Iebo | BVceo, BVces BVcev, BVcbo BVebo | Vce(sat) Vbe(sat) | hFE | Vbe(on) | |||
MOSFET Transistor | Idss, Igsr, Igsf Idsv | BVdss | Vds(on), Ids(on) Rds(on), Vsd | gFS | Vgs(th) Vgs(on) | Ciss, Coss, Crss, Zin | ||
IGBT | Ices, Igsr, Igsf | BVces | Vce(sat), Ic(on) Vf | gFS | Vge(th) Vge(on) | Cies, Coes, Cres, Zin | ||
TRIAC | Idrm, Irrm | BVrrm, BVdrm | Vtm 1/2/3/4 | Igt 1/2/3/4 Vgt 1/2/3/4 | IL 1/2/3/4 | Ih 1/2/3/4 | ||
SCR | Idrm, Irrm | BVdrm, BVrrm | Vtm | Igt, Vgt | IL | Ih | ||
GTO | Idrm, Irrm | BVdrm | Vtm | Igt, Vgt | IL | Ih | ||
DIODE | Ir | BVr | Vf, If | |||||
Zener Diode | Ir | BVz, BVr | Vf | |||||
J-FET | Igss | BVgss | Idss, Rds(on) Vds(on) | gFS | Vgs(p) | Id(p) | ||
Regulator | +/-Vo, +/-Ipk +/-Isc | +/-dV | +/-0r, +/-Ir | |||||
Optoisolator | Irrm, Ir, Iceo | BVceo, BVcbo BVebo | Vf, Ic(on), Vce(sat), Vtm | CTR, hFE | Igt | Ih | ||
TVS | Ir | BVr | Vbo, Ibo, dVbo |
图示仪绘图软件
IST 8900系列是具有一触控屏幕的计算机，内存有绘图软件，当使用图示仪的功能时，8910/8920的测试系统，会在使用者指定的某一测试范围内，随着测试条件的变化，以点至点的方式执行高达32个高速测试步骤，并由此绘出一条或最多可达六条的曲线。由此来显示此参数在此测试区间内的变化。并由鼠标在曲线上的移动，可得出其每一点的数据．其资料增量可为线性或对数模式。

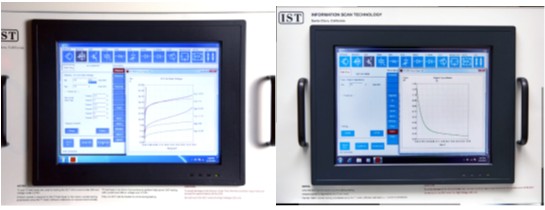

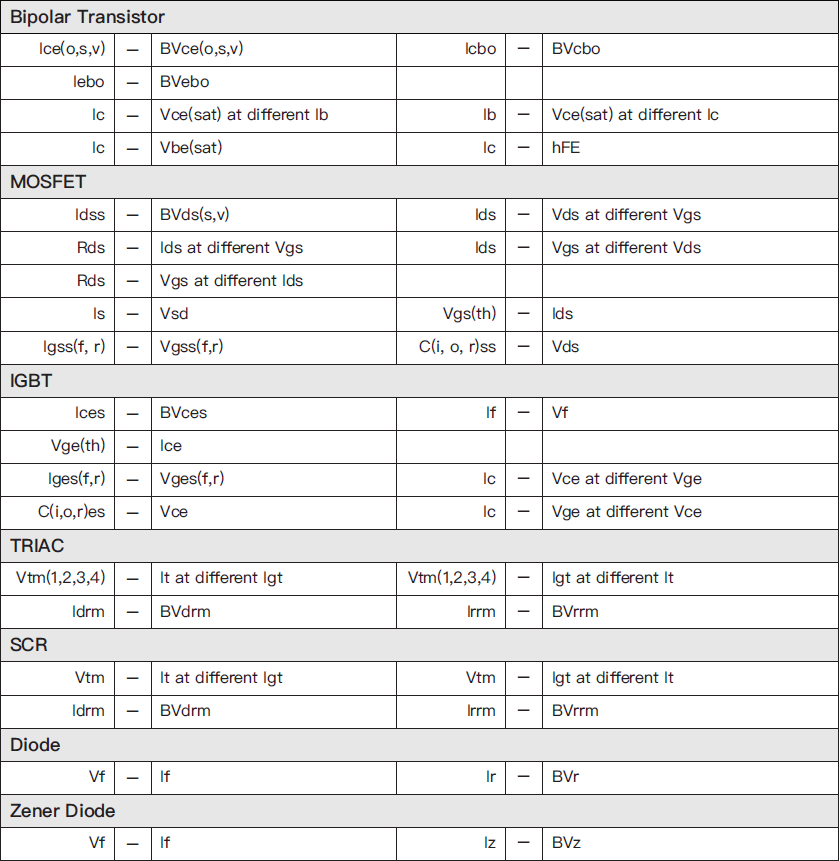

IST 8920(左图)与IST 8910(右图)，能执行各参数的图示功能如下表：

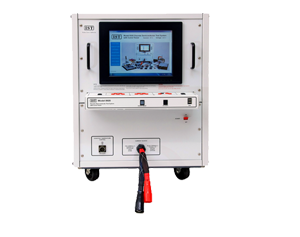

IST 8920在大功率半导体元件上的测试
IST 8920在大功率元件的导通参数上的测试 (Vce (sat)，Vds(on)，Rds(on)，Vsd，Vf，Vtm等) 上提供强制的恒流源可达 400A，800A，1600A，2400A，3200A，及 4800A，可依客户的需求来选定。在元件关闭状态下的各项参数如崩溃电压及漏电流的最高电压可达 2.5KV，5KV，7.5KV，及10KV。
具有”凯文”量测回路的大功率测试工装
IST 8920 专用的测试工装可对大功率元件如 IGBTs，MOSFETs，三极管，GTOs，SCRs 及二极管，以极为快速无误的进行测试，并可免去测试前的接线与拆线，费时错接等问题．同时此工装上的恒温电热板可加热元件最高可达250度C．当元件被加热至所设定的温度后测试才可自行启动。
IGBTs及MOSFETs开关功率耗损的分析
当元件在低频工作下，其效率绝大部分取决于元件的导通参数 (如Vce (sat)，Vds(on)，Rds(on) )，若工作频率升高时，元件各介面的电容量 (Cies，Coes，Cres，Ciss，Coss，Crss) 及栅级的输入阻抗(Zin)，就变得越发重要了．不当的参数值会延 其开关速度，增加驱动上的损耗而使元件过热，导致提早老化并大大降低其工作效率。
IST 8900 系列可精确的测量以上的各项参数，能测试并筛选出低耗损，高效率的元件是必要的．尤其在高频技术应用广范的当今。

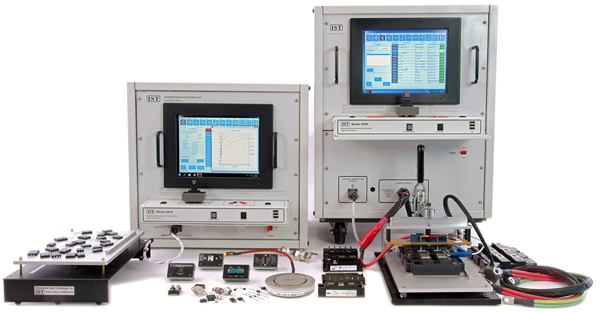

二种型号以适应客户的预算与测试上的需求
IST 8900 系列测试系统中，8910是一个中低功率，较低价的型号。而8920是具有全功率元件测试的能力。二者具有完全相同的功能与参数测试能力。只是在功率上，8920最高电流可达 4800A，电压为 10KV．而8910的电流为 50A，电压则为 2.5KV．其体积与重量都较小。
