盛铂科技SPS0060系列10MHz~6GHz功分器是基于盛铂科技高性能射频微波仪器衍生出来的具有仪器级指标的模块组件，SPS0060系列功分器共有模块形式和PCB形式两个型号。
仪器级的性能，极富竞争力的价格

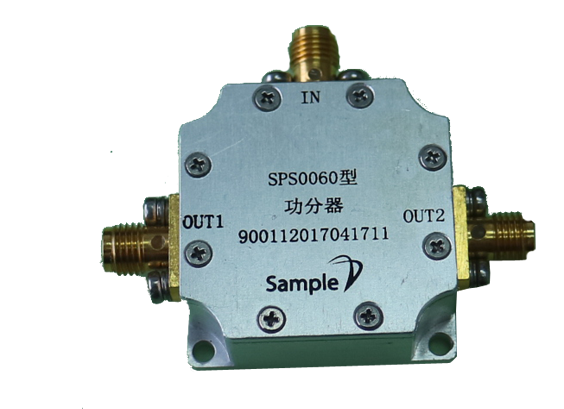

SPS0060功分器模块 SPS0060P功分器PCB
型号 | SPS0060功分器模块 | SPS0060P功分器PCB | ||||
指标 | 最小值 | 典型值 | 最大值 | 最小值 | 典型值 | 最大值 |
频率范围 | 10MHz | 6GHz | 10MHz | 6GHz | ||

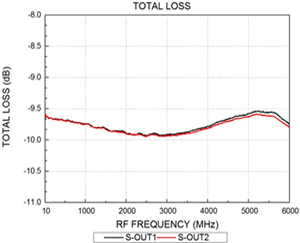

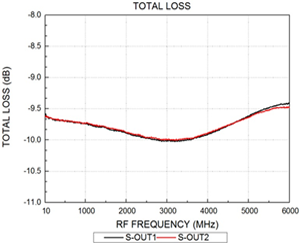

插入损耗 | 9.5dB | 11dB | 9.5dB | 11dB | ||
幅度不平衡 | 0.1dB | 0.3dB | 0.7dB | 0.1dB | 0.3dB | 1dB |
相位不平衡 | 3° | 7° | 3° | 8° | ||

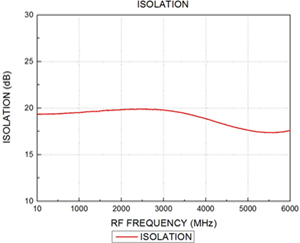

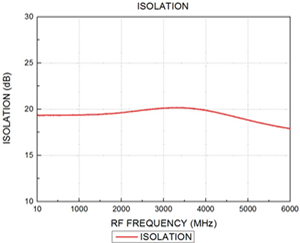

隔离度 | 17dB | 19.5dB | 17dB | 19.5dB | ||

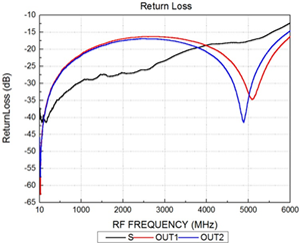

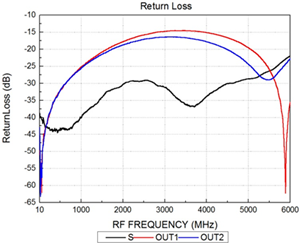

输入回波损耗 | -25dB | -15dB | -20dB | -10dB | ||
输出回波损耗 | -20dB | -13dB | -20dB | -13dB | ||
输入输出阻抗 | 50Ω | |||||
工作温度 | -40℃ | +85℃ | -40℃ | +85℃ | ||
接口 | SMA（F） | |||||
特性 | 2路-0° | |||||
极限指标 | ||||||
名称 | 最小值 | 典型值 | 最大值 | 最小值 | 典型值 | 最大值 |
存储温度 | -55℃ | 100℃ | -55℃ | 100℃ | ||
最大输入功率 | 0.5W | 0.5W | ||||

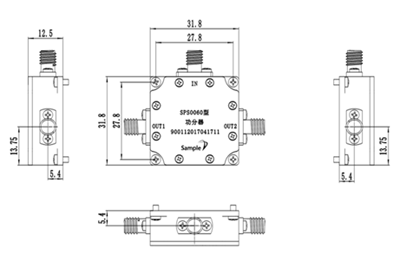

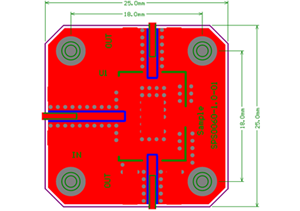

SPS0060功分器模块 | SPS0060P功分器PCB |
|
|
订货信息：①.SPS0060功分器模块；②.SPS0060P功分器PCB
