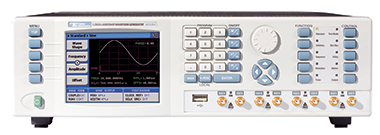

WX2180C系列高速任意波形发生器

WX2180系列任意波形发生器主要特点

除了能够生成精确至1个采样点的任意形状的波形能力外，WX2180C系列还可用作全功能标准，调制或脉冲/码型发生器，以解决各种应用。WX2180C系列配备高达2.3GS / s，14位DAC和高达32M点的存储器，可以生成任何波形，短或长，频率高达1GHz，分辨率为14位，从而实现高精度的信号创建和在不损害信号保真度或系统完整性的情况下进行再生。

信号完整性

当今测试和测量应用中重要的要求之一是高信号质量。Tabor的WX2180C系列独特平台具有典型的SSB相位噪声，在100MHz时小于-115dBc，在1GHz时小于-100dBc，载波偏移为10kHz，在1GHz载波下具有<-60dBc的优异SFDR，可提供很好的信号之一在市场上，满足对清晰和精确信号的不断增长的需求。

通用或独立时钟

新的四通道架构提供两个SCLK源，使用户可以在通用或独立的SCLK源之间进行选择。一个通用的SCLK源允许所有输出与10ps的偏斜控制完全同步，以实现通道之间精确和受控的相位，非常适用于许多XY模式，I＆Q输出甚至4通道MIMO链路应用。或者，用户可以选择使用两个独立的SCLK源，从而产生两个独立的通道耦合（1和2和3和4），每个通道耦合都能够被编程为输出不同的功能形状，频率，振幅水平和/或以不同的运行模式运行实际上，在一个盒子中有两个独立的双通道仪器。

直流或高压输出放大器

您的实验室是否需要不同的输出路径？大！WX2180C系列最多四个通道提供两个单端或差分端直流耦合输出放大器：2Vp-p至50Ω，700MHz带宽，适用于要求优化转换和像差的应用或4Vp-p至50Ω，350MHz带宽，适用于要求较高的应用电压。

强大的分段和序列

解决几乎所有复杂的应用程序，强大的分段和序列产生几乎无穷无尽的复杂波形。波形存储器可分为多个波形段，并以用户可选择的方式排序，以创建具有可重复段，跳转和嵌套的复杂波形，从而节省宝贵的存储空间。WX2180C系列还允许您生成多达1000个序列场景并在它们之间进行排序，以在波形创建中生成更高级别的灵活性。

WX2180C系列任意波形发生器主要指标
